Выпилите переднюю и заднюю царги 14 такого размера, чтобы с краев они находились заподлицо с внешними гранями боковин корпуса. Рассчитывать дугу или переносить такой простой элемент с шаблона по клеточкам не имеет смысла. Есть способ гораздо проще. Нанесите на заготовку прямоугольные контуры царги. Возьмите полоску из гибкого материала (фанеры, ДВП, пластика), например длинную линейку, согните ее так, чтобы эта полоска помещалась между граничными точками будущей арки (по ширине и высоте) и обведите контур этой арки на передней царге-подзоре. Теперь аккуратно выпилите деталь и сгладьте дугу шкуркой. Отшлифуйте царги и приклейте их к днищу 5 и длинной накладке 12 (рис. 26, д, е ).

Выпилите заднюю стенку 15 по указанным в таблице 12 размерам так, чтобы ее края были заподлицо с внешними гранями боковин 1 , крышки корпуса 3 , днища 5 . Просверлите отверстия и раззенкуйте их. Отшлифуйте внутреннюю верхнюю левую часть задней стенки, которая будет располагаться за съемными полками шкафчика.

Теперь займитесь боковыми накладками. Выпилите вертикальные детали обвязки 16 , верхние детали обвязки 17 , нижние детали обвязки 18 и средники 19 заданных размеров. Выберите пазы шириной 6 мм и глубиной 8 мм по центру внутренних кромок вертикальных деталей обвязки, верхней кромки нижней детали обвязки, нижней кромки верхней детали обвязки и в боковых кромках средников, как показано на рис. 27, д . Сделать пазы можно с помощью ручного фрезера или циркулярной пилы с установленным пазовым диском. Далее на горизонтальных деталях обвязки и средниках сформируйте шип так, чтобы он аккуратно входил в паз.

Используя изогнутую в виде арки полоску из гибкого материала (фанеры, ДВП), начертите арку на нижних деталях обвязки (рис. 27, ж ), аккуратно выпилите и обработайте шкуркой.

Чтобы получить филенки для боковых стенок 20 , распилите пополам параллельно пласти две доски размерами 20 × 154 × 1060 мм. Лучше всего это делать с помощью ленточной пилы. Правда, распиливание доски шириной 152 мм – практически предел возможностей для наиболее распространенной 14-дюймовой ленточной пилы без применения специального блока-расширителя. Выйти из этого положения можно с помощью циркулярной пилы.

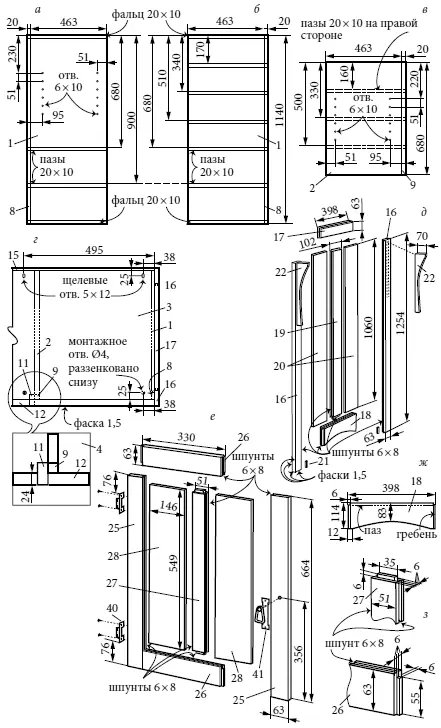

Рис. 27. Комод для спальни. Детали корпуса:

а – левая стенка (внутренняя сторона); б – правая стенка (внутренняя сторона); в – перегородка (вид слева); г – вид сверху; д – боковина; е – дверца; ж – перекладина; з – шипы боковины: 1 – боковые стенки; 2 – перегородка; 3 – крышка корпуса; 4 – нижняя полка шкафчика; 8 – декоративная кромка боковин корпуса; 9 – декоративная кромка перегородки; 11 – декоративная накладка на перегородку; 12 – длинная декоративная кромка; 15 – задняя стенка; 16 – вертикальные детали обвязки боковины; 17 – верхняя горизонтальная деталь обвязки боковины; 18 – нижняя горизонтальная деталь обвязки боковины; 19 – средник боковины; 20 – филенки боковины; 21 – вставки; 22 – детали карниза; 25 – вертикальные детали обвязки дверцы; 26 – горизонтальные детали обвязки дверцы; 27 – средник дверцы; 28 – филенки дверцы; 40 – накладные дверные петли; 41 – ручка для дверцы шкафчика

Оснастите циркулярную пилу дополнительным высоким упором и расклинивающим ножом толщиной 3 мм. Установите упор так, чтобы пильный диск располагался по центру доски. Делайте пропилы по очереди с обеих сторон, начиная с небольшой глубины и шаг за шагом увеличивая это значение до максимума. Таким образом, вы пропилите доску с двух сторон так, что в ее середине останется лишь небольшая перемычка. Теперь вставьте прокладку толщиной 3 мм в пропил в доске и зажмите доску в верстачных тисках. Перемычку распилите ручной ножовкой. Пропилы, сделанные циркулярной пилой, послужат отличными направляющими для ручного инструмента.

Выпиленные филенки при сборке должны быть развернуты «книжкой» относительно средника, поэтому пометьте прилегающие пласти деталей, получившихся при распиле. Отшлифуйте и обработайте филенки морилкой.

Наклейте малярный скотч по центру верхней 17 , нижней 18 деталей обвязки и средника 19 и разметьте на нем центральные линии. Соедините детали так, чтобы нанесенные линии совпали. Склейте детали и зафиксируйте струбцинами. Вставьте филенки в пазы в обвязке так, чтобы получился зеркальный рисунок (книжкой). Приклеивать филенки к деталям обвязки не нужно. Нанесите клей только на шипы горизонтальных деталей обвязки и приклейте вертикальные детали обвязки 16 . Зафиксируйте сборку струбцинами. Убедитесь, что деталь собрана ровно и аккуратно.

Выпилите и острогайте заготовку размером 6 × 8 × 300 мм для вставок 21 . Отрежьте вставку нужной длины и вклейте ее в шпунт вертикальной детали 16 , впритык к нижней грани детали обвязки 18 , и отшлифуйте вставку заподлицо.

Снимите фаску шириной 1,5 мм на передней кромке и нижнем торце передней вертикальной детали обвязки 16 , а также на задней кромке и нижнем торце аналогичной задней детали. Отшлифуйте собранную конструкцию.

Выпилите детали кронштейнов 22 заданных размеров. Сделайте четыре копии шаблона детали карниза и зафиксируйте их на деталях с помощью слабого клея (наподобие клеящего карандаша или клея-спрея) или двустороннего скотча. Выпилите детали кронштейнов по контурам шаблона, снимите шаблоны и отшлифуйте все неровности. Приклейте детали кронштейнов к вертикальным деталям обвязки 16 так, чтобы они располагались по центру пласти и заподлицо с верхним торцом.

Склейте на гладкую фугу детали заготовок для крышки комода 23 и обрежьте щит по размеру. Фрезером снимите фаску шириной 6 мм вдоль нижнего края передней и боковых кромок (рис. 28, д ). Отшлифуйте крышку комода.

Теперь можно приступать к сборке корпуса.

Приклейте три полки 6 для малых ящиков к перегородке 2 и правой стенке 1 (обе с приклеенными кромками 8 и 9 ) так, чтобы все передние кромки были заподлицо друг с другом. Зафиксируйте струбцинами. Просверлите и раззенкуйте отверстия сквозь правую стенку в полках. Закрутите шурупы 4,5 × 32 мм с потайной головкой. Дайте клею высохнуть.

Приклейте крышку корпуса 3 и нижнюю полку шкафчика 4 к правой стенке 1 и перегородке 2 так, чтобы передние кромки были заподлицо. Зафиксируйте струбцинами. Просверлите и раззенкуйте отверстия сквозь правую стенку в крышку корпуса и нижнюю полку шкафчика, а также сквозь крышку корпуса и полку шкафчика в перегородку 2 . Закрутите шурупы 4,5 × 32 мм с потайной головкой.
