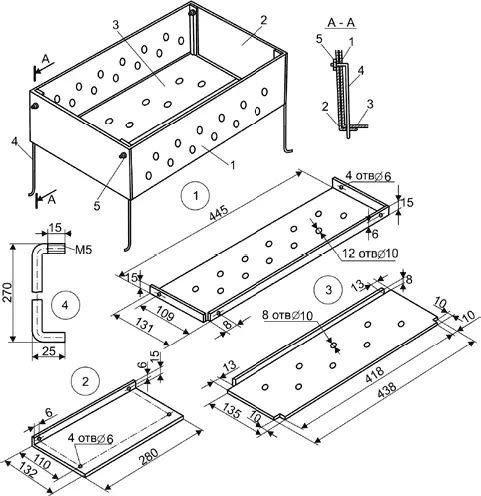

Рис. 15. Складной мини-мангал:

1 – боковая стенка (2 шт.); 2 – торцевая стенка (2 шт.); 3 – днище (2 шт.); 4 – ножка (4 шт.); 5 – гайка М5 (4 шт.)

Порядок изготовления переносного очага следующий:

1. Из стального листа вырезать заготовки по размерам, указанным в чертежах.

2. Полученные выкройки зажать в тиски и в указанных местах согнуть.

3. Просверлить отверстия для крепления и вентиляции.

4. Отпилить от прутка ∅ 5 мм четыре заготовки для ножек мангала, загнуть их с двух сторон, с одного конца нарезать резьбу М5.

Собирается складной мангал в следующем порядке: боковой и торцевой листы совмещаются под углом 90° друг к другу так, чтобы крепежные отверстия совпали. Затем ножка продевается в оба совпавших отверстия и фиксируется гайкой.

Аналогично собираются и остальные листы. Далее надо сложить обе половинки днища так, чтобы их ребра жесткости оказались посередине мангала и были обращены вниз. Походная печь готова.

Другая конструкция походного мангала разбирается и собирается в виде своеобразного металлического чемоданчика еще быстрее. Корпус его состоит из двух частей, верхней и нижней, составляющих основу конструкции. Для их изготовления потребуется лист железа подходящей толщины, из которого ножницами по металлу по прилагаемым чертежам (рис. 16) вырезаются две детали. На деталях размечаются линии сгиба и сверлятся или пробиваются пробойником вентиляционные отверстия.

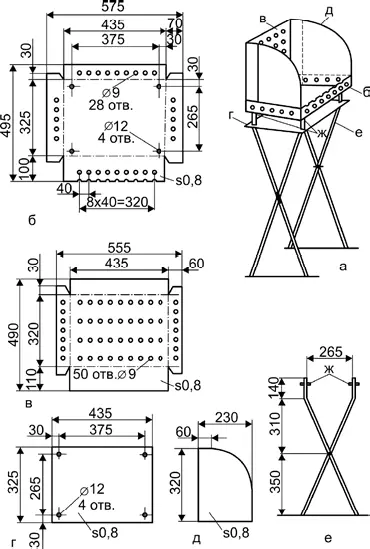

Рис. 16. Мангал-чемоданчик:

а – общий вид; б – выкройка поддона; в – выкройка ветрозащитной стенки; г – полка-столик; д – боковая заслонка; е – ножки; ж – ограничительные штифты

Затем обе заготовки поочередно укладываются на край верстака или стола, усиленный металлическим уголком, и с помощью молотка сгибаются по намеченным линиям так, чтобы сформировались 2 корытца. То из них, которое имеет перфорацию только по боковым стенкам, станет нижней частью мангала, или поддоном. На верхней кромке его передней стенки треугольным напильником или ножницами нарезаются зубцы, между которыми будут укладываться шампуры. Полностью перфорированное корытце будет выполнять функцию вертикальной ветрозащитной задней стенки. Нижний край ее отгибается так, чтобы служить опорой для других концов шампуров.

В дополнение к ветрозащитной стенке из того же листа вырезаются две боковые заслонки. Они представляют собой прямоугольные пластины, один из углов у которых скруглен. Устанавливаются заслонки без дополнительной фиксации, но довольно плотно: их нижняя часть упирается в поддон, а верхняя поджимается козырьком ветрозащитной стенки.

Все вышеупомянутые заготовки при желании могут быть оборудованы дополнительными шарнирными соединениями (например, петлями), а в простейшем варианте просто вставляются друг в друга.

В качестве опор мангала используются металлические трубки ∅ 10 мм, соединенные попарно посредине так, чтобы образовать шарнирные Х-образные ножки. В качестве шарниров удобнее всего использовать болты М6 с гайками-барашками: последние обеспечивают как надежное соединение, так и легкое разъединение ножек.

Соединение ножек с мангалом не требует особого крепления: поддон просто надевается на верхние концы разведенных трубок. Для этого по углам поддона нужно просверлить соответствующие отверстия, а на концах трубок закрепить ограничительные штифты, не дающие поддону опускаться. Несмотря на кажущуюся хрупкость, мангал стоит достаточно устойчиво. Это достигается еще одной деталью конструкции – вспомогательной полкой.

Эта деталь представляет собой прямоугольник, вырезанный все из того же металлического листа. По углам его, как и у поддона мангала, просверлены отверстия, которыми полка надевается на верхние концы ножек. Полка при этом опускается на необходимую высоту, ограничиваемую соответствующими изгибами концов ножек. Затем в ножки вставляются ограничительные штифты.

После того как вслед за полкой на ножки надевается поддон, конструкция обретает необходимую устойчивость и прочность. Однако функция полки этим не ограничивается: она одновременно служит и своеобразным столиком, на котором удобно располагается все необходимое для жарки.

Отличительной особенностью этого гриля является то, что он мобилен и его можно установить как на площадке за домом, так и на берегу реки.

Для создания мобильного гриля потребуется:

• 2 м стальной проволоки ∅ 10–12 мм;

• 10 м стальной проволоки ∅ 6–8 мм;

• стальная пластина 500 × 500 × 3 мм;

• шпилька ∅ 8 мм;

• стальной диск ∅ 75 мм толщиной 1 мм;

• трубы: ∅ 25 мм длиной 120 мм, ∅ 76 мм длиной 1,65 м и ∅ 89 мм длиной 570 мм;

• сварочный аппарат, ножницы и ножовка по металлу, струбцины, электродрель, молоток.

В первую очередь изготовьте обруч для решетки гриля, для чего более толстую проволоку согните в оправке в кольцо. Зажав концы струбцинами, заварите кольцо. Затем из более тонкой проволоки нарежьте прутья разной длины (от 25 до 65 см) и равномерно приварите их к обручу, как показано на рис. 17. Чтобы расстояние между ними было одинаковым, вставляйте между прутьями прокладку, например из куска арматуры.

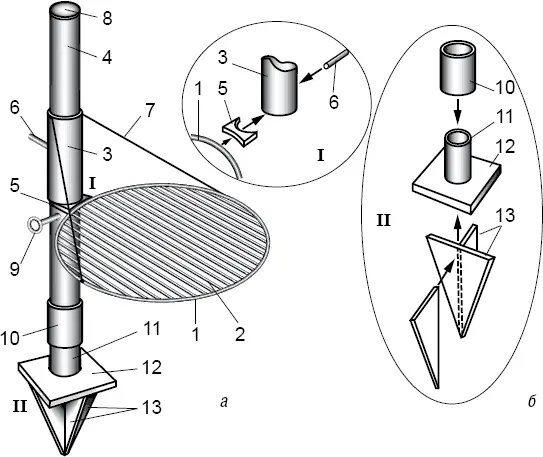

Рис. 17. Мобильный гриль:

а – общий вид; б – сборочный чертеж: 1 – обруч; 2 – прутья решетки; 3 – верхняя гильза; 4 – стойка; 5 – кронштейн; 6 – ручка; 7 – тяга; 8 – заглушка; 9 – шпилька; 10 – нижняя гильза; 11 – стакан; 12 – подпятник; 13 – пластины анкера; I – узел верхней гильзы; II – узел анкерного основания

Из стальной пластины вырежьте кронштейн, а из проволоки – две тяги длиной по 600 мм и приварите их к решетке, а потом всю полученную конструкцию – к верхней гильзе. Роль последней сыграет отрезок трубы ∅ 89 мм длиной 370 мм. С противоположной от решетки стороны к гильзе приварите ручку из отрезка трубы ∅ 25 мм. В стойке, которой будет служить отрезок трубы ∅ 76 мм длиной 1,5 м, просверлите отверстия ∅ 9 мм с шагом 50–100 мм, которые в дальнейшем дадут возможность регулировать высоту решетки над углями или огнем. Конструкцию из решетки, тяг и гильзы с ручкой наденьте на стойку. Чтобы зафиксировать ее на определенной высоте, достаточно вставить шпильку в соответствующее отверстие стойки.
