С марта 1945 года к их производству должны были подключиться заводы Niebelungenwerke в Сент-Валентине, но по понятным причинам этого не произошло.

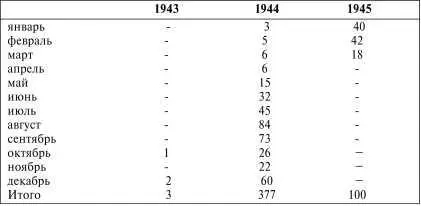

Производство танков «Королевский тигр»

Таблица производства «королевских тигров» составлена по данным книги немецкого исследователя Вальтера Шпильбергера «Тигр» и его варианты». Другой немецкий автор, Фриц Хан приводит другое число танков, выпущенных в 1945 году, — 112. Подобное разночтение не позволяет указать общее количество изготовленных «королевских тигров». Число это колеблется от 477 до 489, без учета трех прототипов, покинувших заводские цеха в 1943 году.

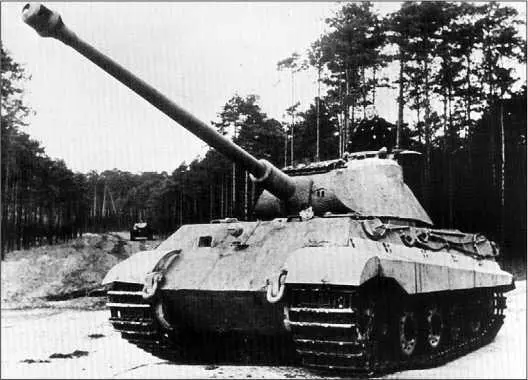

Один из первых серийных танков с башней «типа Порше» во время испытаний на Куммерсдорфском полигоне. Этот танк, под так называемым испытательным номером 211, был изготовлен в апреле, а поступил на полигон в мае 1944 года.

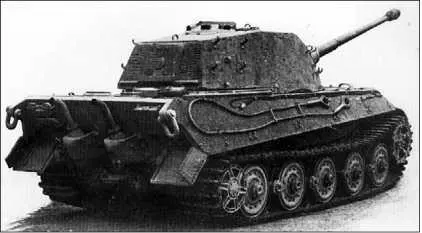

Один из первых танков «Королевский тигр» с башней «типа Хеншель». Эта машина оснащена транспортными гусеницами. 1944 год.

Как уже упоминалось, на первых 50 танках устанавливались башни конструкции Порше. Первые же бои с участием «королевских тигров» выявили у нее некоторые недостатки, например, склонность снарядов к рикошету вниз при попадании снарядов в нижнюю часть маски. Такие рикошеты грозили пробоиной в относительно тонкой крыше корпуса. К маю 1944 года фирма Krupp разработала новую башню, которую начали устанавливать на танки с 51-й машины. Эта башня имела прямую 180-мм лобовую плиту, исключавшую возможность рикошета. Больший забронированный объем новой башни позволил увеличить боекомплект с 77 до 84 выстрелов.

Помимо замены башни, ставшей наиболее крупной модернизацией, в конструкцию танка в процессе серийного производства вносились и другие, более мелкие, изменения. Была усовершенствована конструкция пушки, усилено бронирование моторного отделения, установлен новый прицел. В конце ноября 1944 года на «королевских тиграх» появилась новая гусеница Kgs 73/800/152, а в марте 1945 года внедрили бескомпрессорную продувку канала ствола пушки. Она осуществлялась воздухом из специального цилиндра, куда нагнеталась с помощью энергии отката орудия. К этому же времени пулеметы MG34 заменили на MG42, а шаровую установку курсового пулемета — на установку пистолета-пулемета МР40. По мере приближения конца войны в конструкцию танка вносилось все больше упрощений. На машинах последних выпусков, например, отсутствовала даже внутренняя окраска. В течение всего серийного производства предпринимались неоднократные, но безуспешные попытки усовершенствовать бортовые передачи и двигатель танка.

Как и в случае с «Тигром», сборка «королевских тигров» на фирме Henschel теоретически была разделена на девять этапов по 6 часов в каждом. В среднем же на сборку одного танка уходило до 14 дней. При этом от 18 до 22 машин одновременно находилось в сварочном цеху, а 10 — в сборочном. Что касается расхода материала, то на изготовление одного «Королевского тигра» уходило 119 798 кг стали (для сравнения: на одну «Пантеру» — 77 469 кг).

Башня «Королевского тигра» крупным планом. Хорошо видны маска пушки и циммеритное покрытие бортов башни. Будапешт, осень 1944 года.

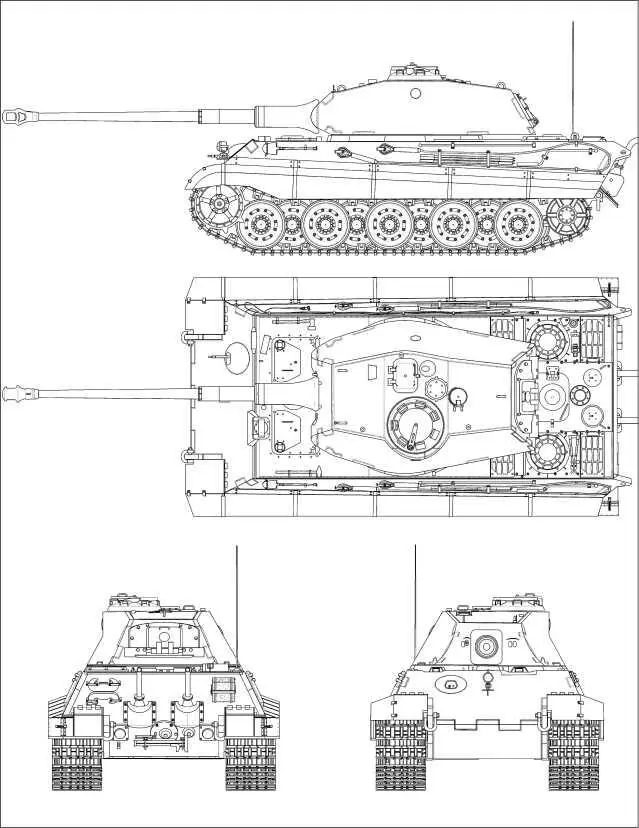

Тяжелый танк Pz.Kpfw.VI Ausf.B Tiger II со 105-мм пушкой.

В начале 1945 года 10 танков с башней Henschel были переоборудованы в командирские. Сократив боекомплект до 63 выстрелов и демонтировав спаренный пулемет, на освободившемся месте разместили радиостанции Fu-5 и Fu-7 (вариант Sd.Kfz. 267) или Fu-5 и Fu-8 (вариант Sd.Kfz. 268). Переделкой занималась фирма Wegmann. Первый командирский танк Panzerbefehlswagen Tiger II покинул заводской цех 3 февраля 1945 года.

В конце 1944 года фирма Krupp приступила к проектированию танка «Тигр II», вооруженного 105-мм пушкой с длиной ствола 68 калибров. Пушка размещалась в стандартной хеншелевской башне. Бронебойный снаряд массой 15,6 кг покидал ее ствол с начальной скоростью 990 м/с. Этот проект реализован не был.

Компоновка танка «Тигр» Ausf.B такая же, как и у всех немецких танков периода Второй мировой войны, то есть с передним расположением трансмиссии.

Отделение управления находилось в передней части танка. В нем размещались главный фрикцион, коробка передач и механизм поворота. Слева от коробки передач располагались органы управления танком, контрольные приборы и сиденье механика-водителя. Справа — курсовой пулемет, сиденье стрелка-радиста и часть боекомплекта пушки. Радиостанция также находилась в отделении управления — над коробкой передач и правой бортовой передачей.

Боевое отделение располагалось в средней части танка. Над боевым отделением на шариковой опоре размещалась башня, в которой устанавливались пушка и спаренный с ней пулемет. Слева от пушки располагались механизмы управления огнем, телескопический прицел, ножные педали для поворота башни от гидропривода и ножной спуск пулемета, сиденья наводчика и командира танка. Справа от пушки располагалось сиденье заряжающего. В нише башни и по стенкам корпуса в боевом отделении находился боекомплект.

На днище танка под вращающимся полом боевого отделения устанавливался гидропривод поворота башни и размещались два топливных бака.

В моторном отделении, располагавшемся в кормовой части корпуса, размещались двигатель, вентиляторы и радиаторы системы охлаждения, топливные баки. Между моторным и боевым отделениями имелась перегородка.

Силовая установка танка «Тигр» Ausf.B была целиком заимствована у танка «Пантера», а трансмиссия — у танка «Тигр» Ausf.E.

Лобовая часть корпуса. Справа от амбразуры курсового пулемета установлена фара Notek. Под установку прибора наблюдения механика-водителя (справа) в лобовом листе сделан вырез.

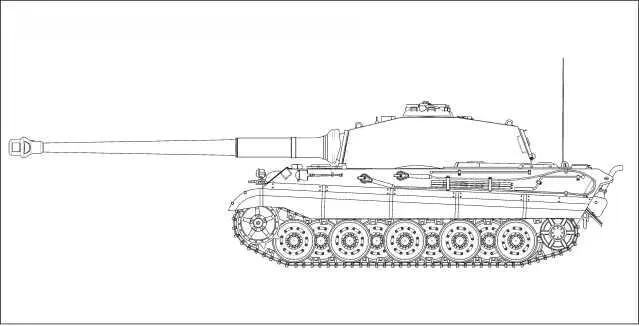

Тяжелый танк Pz.Kpfw. VI Ausf.B Tiger II с башней «типа Порше».
