Для пуска двигателя с помощью пускача снималась крышка большого люка на уровне коленчатого вала двигателя. Пускач неподвижно фиксировался на броне танка с помощью двух держателей и шестерня на валу пускача входила в зацепление с шестерней на коленчатом валу двигателя.

С помощью специального устройства был возможен запуск двигателя танка от двигателей автомобилей Kubelwagen или Schwimmwagen.

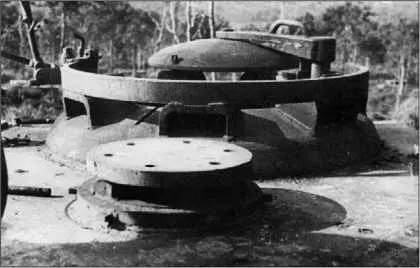

Броневой колпак вентилятора и командирская башенка танка «Королевский тигр».

Трансмиссия состояла из карданной передачи, коробки передач со встроенным главным фрикционом, механизма поворота, бортовых передач и дисковых тормозов. При этом главный фрикцион, коробка передач и механизм поворота, состоявший из двух суммирующих планетарных рядов, конструктивно были объединены в единое целое — двухпоточный механизм передач и поворота.

Коробка передач Maybach OLVAR OG(B) 40 12 16В продукции завода Zahnradfabrik в Фридрихсхафене — безвальная, с продольным расположением осей, восьмиступенчатая, с постоянным зацеплением шестерен, с центральным синхронизатором и индивидуальными тормозами, с полуавтоматическим управлением. Коробка обеспечивала 8 передач вперед и 4 назад. Ее особенностью являлось отсутствие общих валов для нескольких шестерен, каждая шестерня монтировалась на отдельных подшипниках. Коробка снабжалась автоматическим гидравлическим сервоприводом. Для переключения передач было достаточно перевести рычажок, не выжимая педали главного фрикциона. Сервопривод автоматически, без участия водителя, выключал главный фрикцион и ранее включенную передачу, производил синхронизацию угловых скоростей включаемых зубчатых муфт, включал новую передачу, а затем плавно включал и главный фрикцион.

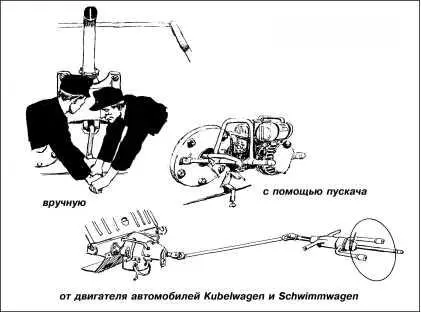

Варианты нештатного запуска двигателя.

В случае порчи гидравлической аппаратуры переключение шестерен и выключение главного фрикциона можно было производить механическим путем. Система смазки шестерен — струйная, с подачей масла в место зацепления при сухом картере.

Особенностью коробки передач танка «Тигр» Ausf.B по сравнению с танком «Тигр» Ausf.E являлось наличие радиатора, охлаждавшего масло. Радиатор располагался в специальном резервуаре с водой, не имевшей циркуляции и заменявшейся вручную.

Многодисковый главный фрикцион с трением рабочих поверхностей в масле был конструктивно встроен в коробку передач, так же как и стояночный тормоз.

Фрикционно-шестеренчатый механизм поворота с двойным подводом мощности обеспечивал танку по два фиксированных радиуса поворота на каждой передаче. При этом максимальный радиус составлял 114 м, минимальный — 2,08 м. Более крутые повороты при включенной передаче, в том числе вокруг отстающей гусеницы, трансмиссией танка не обеспечивались. При нейтральном положении коробки передач был возможен поворот вокруг центра тяжести танка движением забегающей гусеницы вперед и отстающей назад с радиусом В/2, где В — ширина танка.

Бортовые передачи — двухрядные, комбинированные, с разгруженным ведомым валом.

Механические дисковые тормоза LB 900.4 были разработаны инженером Клауе и изготовлены фирмой Argus.

При открывании крышка командирского люка приподнималась и отодвигалась в сторону.

ХОДОВАЯ ЧАСТЬ танка применительно к одному борту состояла из девяти цельнометаллических сдвоенных опорных катков с внутренней амортизацией, расположенных в шахматном порядке в два ряда (пять катков во внешнем ряду, четыре — во внутреннем). Размеры катка — 800x95 мм.

Подвеска — индивидуальная, торсионная, одновальная. Диаметр торсиона — 60…63 мм. Балансиры передних и задних опорных катков снабжались гидравлическими амортизаторами, размещенными внутри корпуса.

Ведущие колеса переднего расположения имели два съемных зубчатых венца по 18 зубьев в каждом. Зацепление цевочное. Направляющие колеса диаметром 650 мм имели металлические бандажи и кривошипные механизмы натяжения гусениц.

Гусеницы стальные, мелкозвенчатые, из 92 траков каждая (46 гладких траков, 46 — двухгребневых траков). Ширина боевых гусениц Kgs 73/800/52 — 818 мм, транспортных Kgs 73/660/52 — 658,5 мм. Транспортные гусеницы танка «Королевский тигр» представляли собой боевые гусеницы «Пантеры» и использовались при перевозке по железной дороге.

ЭЛЕКТРООБОРУДОВАНИЕ было выполнено по однопроводной схеме. Напряжение — 12 В. Источники: генератор Bosch GTLN 700/12-1500L1 мощностью 0,7 кВт, два аккумулятора Bosch емкостью 150 А.ч. Аккумуляторные батареи соединялись параллельно. При нажатой кнопке пуска стартера батареи с помощью переключателя SF/Se8 переключались на последовательное соединение, обеспечивавшее напряжение в 24 В, необходимое для работы стартера. Потребители: электростартер Bosch BPD 6/24 мощностью 4,4 кВт и напряжением 24 В, система зажигания, башенный вентилятор, контрольные приборы, подсветка прицела, приборы звуковой и световой сигнализации, аппаратура внутреннего и внешнего освещения, звуковой сигнал, спуски пушки и пулеметов. Боевое отделение оснащалось электрическим обогревателем мощностью 100 Вт.

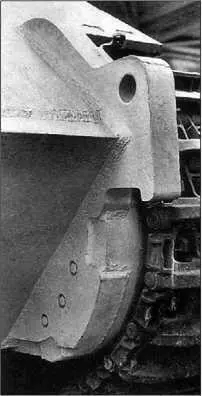

У обоих вариантов «Королевского тигра» проушины для крепления буксирных серег выполнялись из бортового броневого листа.

СРЕДСТВА СВЯЗИ. Все танки оснащались радиостанцией Fu-5, имевшей дальность действия 6,4 км телефоном и 9,4 км телеграфом, и системой внутренней связи Bordsprechanlage В.

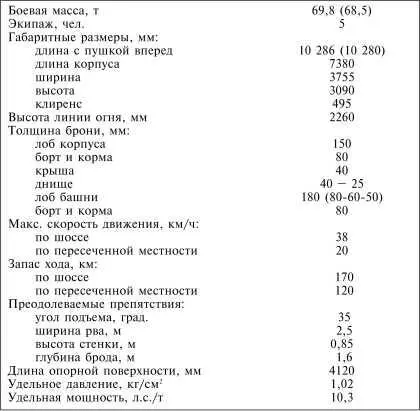

Тактико-технические характеристики танка Tiger Ausf.B

ПРИМЕЧАНИЕ: В скобках приведены отличающиеся данные танка с башней «типа Порше».

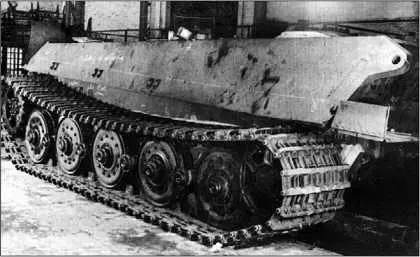

Корпус и ходовая часть танка «Королевский тигр».

СПЕЦИАЛЬНОЕ ОБОРУДОВАНИЕ. Система пожаротушения — автоматическая, включала в себя пять зарядов огнегасящей смеси СВ общей емкостью 3 л. Термодатчики, соединенные с четырьмя форсунками, были расположены в частях моторного отделения, наиболее подверженных возникновению пожара. Если температура в силовом отделении превышала 120 °C, то система разбрызгивала один заряд смеси в течении 7 с. Если пожар не удавалось погасить, то срабатывал другой заряд и т. д. Сигнализация была выведена на панель приборов механика-водителя.
