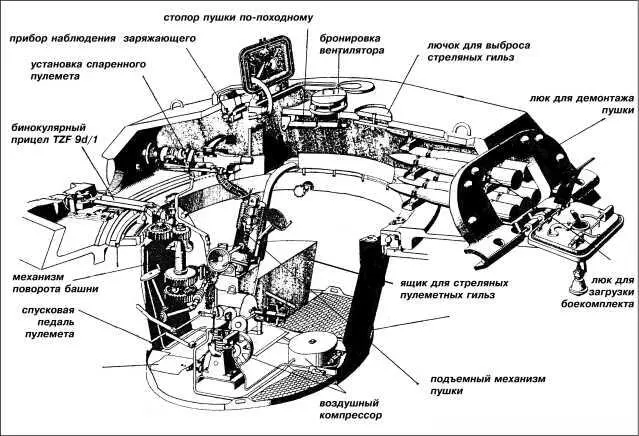

Компоновка башни «типа Порше».

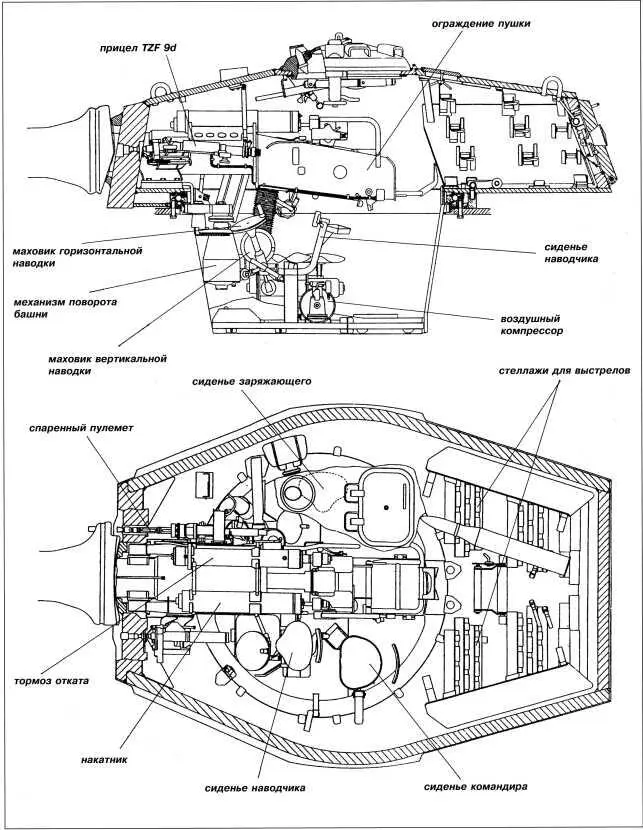

Компоновка башни «типа Хеншель».

ВООРУЖЕНИЕ. Основное вооружение «Королевского тигра» — пушка 8,8 cm KwK 43 калибра 88 мм, производившаяся на заводе фирмы Fr.Garny во Франкфурте-на-Майне. Ствол орудия имел длину 71 калибр — 6298 мм; вместе с дульным тормозом — 6595 мм. Масса пушки — 1605 кг, а всей установки вместе с маской — 2265 кг. Начальная скорость бронебойного снаряда — 1000 м/с. Предельная длина отката — 580 мм. Вертикальная наводка — в пределах от -8° до +15°.

Пушка снабжалась вертикальным клиновым затвором и полуавтоматикой копирного типа.

Противооткатные устройства были смонтированы над стволом орудия и состояли из гидравлического тормоза отката (справа) и воздушно-жидкостного накатника (слева). Подъемный механизм пушки — винтового типа.

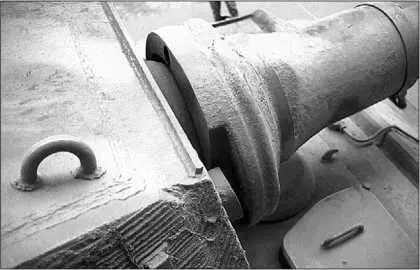

Вид сверху на маску 88-мм пушки.

Пушка уравновешивалась с помощью специального уравновешивающего механизма, располагавшегося в башне с правой стороны от пушки. Спусковой механизм электрического типа с предохранительным устройством.

В боевом отделении под сиденьем наводчика устанавливался воздушный компрессор для продувки ствола пушки после каждого выстрела. Устройство продувки ствола заканчивалось двумя форсунками по обе стороны затворного кольца. Поток воздуха выдувал пороховые газы из зарядной каморы и предотвращал их поступление в боевое отделение.

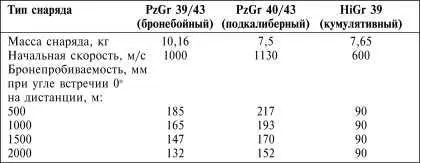

ПРИМЕЧАНИЕ. Таблица составлена на основании немецких источников .

С пушкой был спарен 7,92-мм пулемет MG34 (на танках последних выпусков — MG42). Курсовой пулемет размещался в лобовом листе корпуса в шаровой установке. На командирской башенке на рельсе устройства для зенитной стрельбы Fliegerbeschussgerat 42 можно было установить пулемет MG34.

Танки «Королевский тигр» первоначально оснащались бинокулярным телескопическим шарнирным прицелом TZF-9d/l, а затем монокулярным телескопическим шарнирным прицелом с переменным увеличением TZF-9d. Шарнирное соединение прицела обеспечивало свободу перемещения объективной части вместе со спаренной установкой пушки и пулемета по всему диапазону вертикального угла обстрела при неподвижном окуляре. Окулярная часть прицела шарнирно подвешивалась к крыше башни и имела регулировку по высоте.

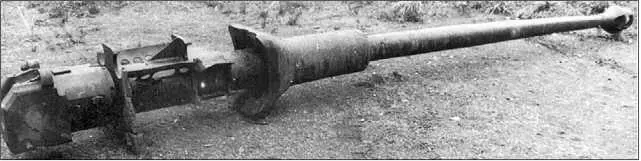

Эта 88-мм пушка была установлена на «Королевском тигре», подбитом летом 1944 года во Франции. Ныне — это экспонат военно-исторического музея в Дрездене.

Особенностью оптической схемы с переменным увеличением являлось наличие трех линз оборачивающей системы вместо двух, обычно применявшихся в танковых телескопических прицелах с постоянным увеличением. Первая линза оборачивающей системы была закреплена в корпусе прицела неподвижно. Вторая и третья линзы были связаны между собой кулисным механизмом и включались в оптическую схему попеременно. При включении второй линзы прицел давал 5-кратное увеличение с полем зрения 12,5°, при включении третьей линзы 2,5-кратное увеличение с полем зрения 25°.

Прогресс в развитии германских танковых орудий наглядно демонстрируется сравнением пороховых зарядов выстрелов к 88-мм пушке KwK 43 L/71 (вверху) и 75-мм пушке KwK 37 L/24 (внизу).

Курсовой пулемет MG34 оснащался 1,8-кратным телескопическим прицелом KZF 2.

Боекомплект пушки состоял из 84 (у первых 50 танков из 77) выстрелов, которые укладывались в нише башни (22) и нишах подбашенной коробки в отделении управления и боевом отделении. Боекомплект пулеметов составлял 4800 патронов.

В качестве вспомогательного вооружения танк оснащался «устройством ближнего боя» (Nahkampfgerat) — мортиркой калибра 26 мм, в боекомплект которой входили дымовые, осколочные и осколочно-зажигательные снаряды. Мортирка располагалась в правой части крыши башни.

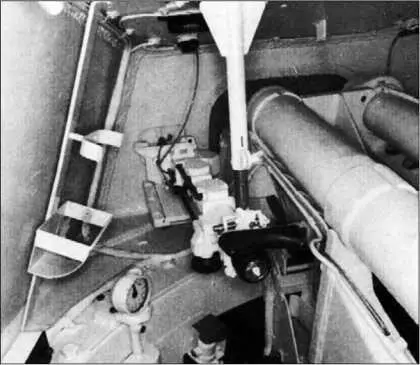

Вид в башню через люк командира. Справа — казенник пушки, слева — сиденье наводчика и маховик ручного привода механизма поворота башни.

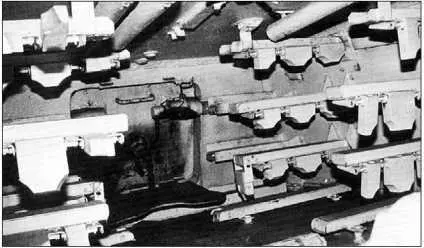

Стеллажи для размещения орудийных выстрелов в нише башни. Между ними — дверца люка для загрузки боеприпасов и аварийного выхода из танка.

ДВИГАТЕЛЬ И ТРАНСМИССИЯ. На танке «Тигр II» устанавливался 12-цилиндровый карбюраторный четырехтактный двигатель Maybach HL 230Р30 мощностью 700 л.с. (515 кВт) при 3000 об/мин (на практике число оборотов не превышало 2500). Диаметр цилиндра — 130 мм. Ход поршня — 145 мм. Цилиндры располагались V-образно под углом 60°. Степень сжатия — 6,8. Сухая масса двигателя 1300 кг.

Топливо — этилированный бензин с октановым числом не ниже 74. Емкость семи бензобаков — 860 л. Подача топлива принудительная, с помощью двух диафрагменных насосов Solex. Карбюраторов — четыре, марки Solex 52FFJIID.

Интерьер башни. Вид на телескопический монокулярный прицел TZF-9d.

Система смазки — циркуляционная, под давлением, с сухим картером. Циркуляция масла осуществлялась тремя шестеренчатыми насосами, из которых один нагнетающий и два отсасывающих.

Система охлаждения — жидкостная. Радиаторов — четыре, соединенных по два последовательно. Емкость радиаторов — около 114 л. По обеим сторонам двигателя располагались вентиляторы типа Zyklon.

Для ускорения запуска двигателя в холодное время года предназначался термосифонный подогреватель, отапливаемый паяльной лампой, которая устанавливалась с наружной стороны кормового листа корпуса.

Запуск двигателя штатно осуществлялся с помощью электростартера. В случае необходимости был возможен запуск двигателя вручную или с помощью пускача. Рукоятка ручного запуска двигателя соединялась с кулачковой муфтой на коленчатом валу двигателя. Рукоятку вставляли в небольшое отверстие в кормовом листе корпуса с правой стороны, чуть ниже выхлопной трубы. Отверстие закрывалось бронекрышкой.
