КОРПУС танка по форме был идентичен корпусу танка «Пантера». Он изготавливался из катаных броневых плит, соединенных в шип и обваренных аустенитовыми электродами. В корпусе танка использовалось шесть типов плит толщиной от 150 до 25 мм. Верхний лобовой лист корпуса выполнялся сплошным и имел только амбразуру под шаровую установку курсового пулемета.

В передней части крыши корпуса были смонтированы смотровые приборы механика- водителя и стрелка-радиста, защищенные броневыми П-образными скобами. В верхней части лобового листа слева сделан вырез, чтобы обеспечить механику-водителю максимальный обзор.

Кроме того, в передней части крыши корпуса имелись люки-лазы механика-водителя и стрелка-радиста. Для входа и выхода из танка крышки люков приподнимались вверх и отводились в сторону с помощью специального подъемно-поворотного механизма. Как и на танке «Пантера», люки-лазы были выполнены в крышке люка, предназначенного для монтажа и демонтажа трансмиссии. Между люками-лазами имелось вентиляционное отверстие закрытое броневым колпаком.

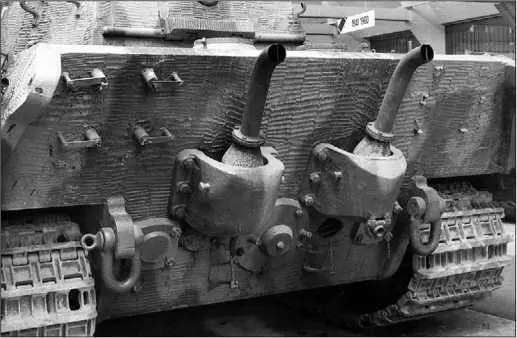

Кормовая часть корпуса. Под правой выхлопной трубой — незаглушенное отверстие для ручного запуска двигателя.

Кормовая часть корпуса делилась на три отсека внутренними водонепроницаемыми переборками. Два крайних при преодолении водных преград вброд могли заливаться водой. В центральный же отсек, где находился двигатель, вода не поступала. Крайние отсеки закрывались сверху броневыми решетками, четыре из них служили для притока воздуха, охлаждавшего радиаторы, а две средних — для его отвода.

В крыше центрального отсека имелся люк, в крышке которого размещались две отдушины для притока воздуха к воздушным фильтрам, и три отверстия: для заливки воды в систему охлаждения, для доступа к горловине системы питания и для установки воздухоподводящей трубы при подводном вождении танка (системой ОПВТ было оснащено незначительное количество машин ранних выпусков).

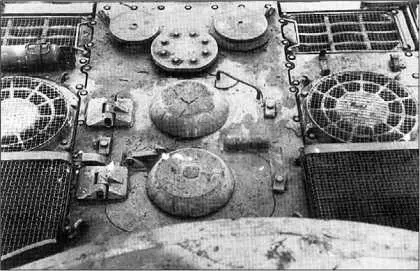

Вид на крышу моторного отделения. Прямоугольные литые решетки закрывают отверстия для притока воздуха, круглые — для его отвода. Заглушка в центре крыши установлена на отверстии для установки трубы ОПВТ.

В днище корпуса были предусмотрены люки для доступа к торсионам подвески, к спускным кранам систем питания, охлаждения и смазки, к водооткачивающей помпе и к спускной пробке картера коробки передач. Перед сиденьем стрелка-радиста в днище был оборудован аварийный люк.

Верхняя ветвь гусеницы и вертикальная часть борта корпуса прикрывались 6-мм фальшбортом, который одновременно являлся подкрылком.

БАШНЯ танка — сварная, овальной обтекаемой формы с развитой кормовой нишей. Изготавливалась из катаных броневых листов, соединенных в шип. Лобовая бронеплита соединялась с бортовыми плитами замками типа «ласточкин хвост». Борта и задняя стенка башни были наклонены под углом 25°. На левом борту имелась выштамповка под командирскую башенку. На прототипах и первых серийных машинах ниже выштамповки располагался лючок для выброса стреляных гильз, который позже заварили, а затем и вовсе ликвидировали. Кроме того, в обоих бортах имелись бойницы для стрельбы из личного оружия, которые также позже заваривались.

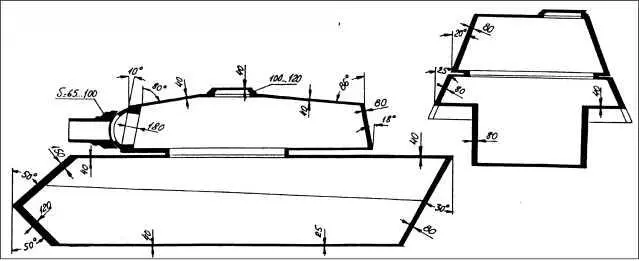

Схема бронирования тяжелого танка «Королевский тигр».

Передняя стенка башни представляла собой сварную выгнутую бронеплиту, имевшую переменную толщину — 80 мм в нижней части, затем резко уменьшавшуюся до 60 мм, а затем плавно — до 50 мм. В передней стенке башни имелись три выреза: центральный — для установки пушки; правый — для спаренного пулемета; левый — для телескопического прицела (на танках ранних выпусков, оснащавшихся бинокулярным прицелом, слева от пушки имелись два выреза).

Крыша башни состояла из трех листов: переднего и заднего наклонных и центрального — горизонтального. На крыше устанавливалась командирская башенка с семью смотровыми приборами и рельсом для крепления зенитного пулемета. По конструкции она была аналогична башенке танка «Тигр» Ausf.E поздних выпусков. Справа от командирской башенки располагался прямоугольный посадочный люк заряжающего, а перед ним — прибор наблюдения.

Кроме того, в крыше башни устанавливался вентилятор, имелись лючки для выброса стреляных гильз и установки устройства ближнего боя, а в кормовом листе — люк для монтажа и демонтажа пушки, закрывавшийся массивной крышкой на болтах, в которой, в свою очередь, имелся люк для погрузки боеприпасов и аварийного выхода из танка.

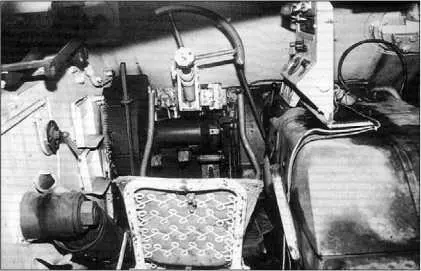

Отделение управления. Перед сиденьем механика-водителя расположены (слева направо): рычаг ручного тормоза; левый рычаг управления; педаль главного фрикциона; педаль тормоза; педаль акселератора; правый рычаг управления; рычажок переключения передач.

Начиная с 51-й машины была введена новая башня «типа Хеншель», отличавшаяся от вышеописанной башни «типа Порше» более простой конфигурацией, расположением люков и лючков в крыше, полным отсутствием каких-либо отверстий в бортах и отсутствием люка для демонтажа пушки в кормовом листе. Гнутый лобовой лист заменили сплошным прямым бронелистом толщиной 180 мм. Наконец, ввели новую маску грушевидной формы, заимствованную у тяжелого танка «Пантера II». В новой башне пушка устанавливалась с некоторым смещением вправо от продольной оси танка.

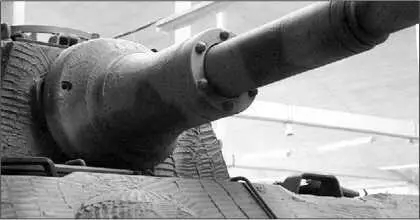

Маска пушки танка с башней «типа Хеншель». Во фланце маски — амбразура спаренного пулемета.

Диаметр башенного погона в свету составлял 1850 мм.

Башня приводилась во вращение гидравлическим поворотным механизмом, заимствованным у танка «Тигр» Ausf.E. Скорость поворота зависела от частоты вращения коленчатого вала. При 2000 об/мин и включенной повышающей передаче башенного привода башня совершала полный оборот за 19 с, при 1000 об/мин и выключенной повышающей передаче — за 77 с. В ручном режиме для полного оборота башни наводчику необходимо было сделать 700 оборотов маховика.

Снаружи корпус и башня танка покрывались «циммеритом», поверх которого наносилась камуфляжная окраска, изнутри они были выкрашены в темно-желтый цвет.
