При работе на местности карта должна быть ориентирована относительно сторон горизонта по компасу или по местным предметам.

Определение координат и целеуказание. В зависимости от характера выполняемой задачи, условий обстановки и местности, размеров обнаруженного объекта и его важности определяют прямоугольные или географические координаты.

Прямоугольные координаты точек (объектов) на местности определяются по оцифровке координатных линий, образующих южную и западную стороны квадрата карты, в котором расположена точка. Координаты могут быть полными и сокращенными (рис. 6).

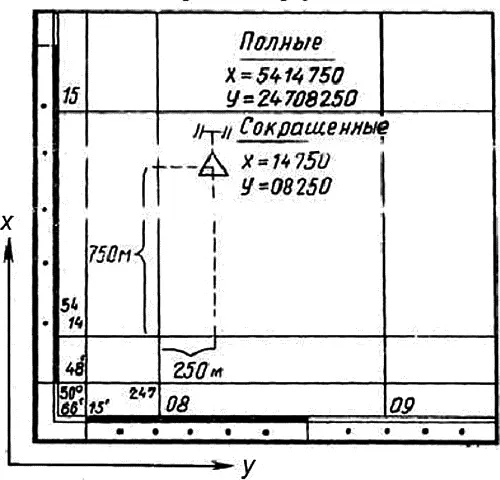

Рис. 6Определение прямоугольных координат

Полные координаты включают полные значения абсциссы X (5414 км 750 м) и ординаты Y (24-я зона, 708 км 250 м). Сокращенные координаты применяют при работе на ограниченной территории, изображенной на одном листе карты. В этом случае определяют десятки и единицы километров (квадрат), сотни, десятки и единицы метров (положение точки в квадрате).

Географические координаты точки определяют от ближайших к ней параллели и меридиана, широта (В) и долгота (L) которых известны (рис. 7). Широта отсчитывается по меридиану (южная и северная внутренние рамки карты) в обе стороны от экватора от 0 до 90°. Широты точек, расположенных к северу от экватора, называются северными, а к югу — южными.

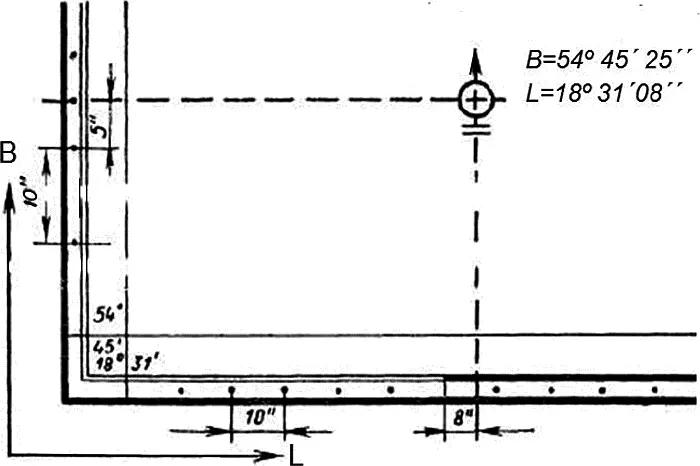

Рис. 7Определение географических координат

Долготы точек отсчитываются от начального меридиана к востоку и западу и называют, соответственно, восточными и западными. Счет их ведется от 0 до 180° в каждую сторону.

Целеуказание по карте включает определение по карте и передачу по техническим средствам связи или каким-либо другим способом данных о местоположении целей (объектов) на местности. В зависимости от обстановки и характера решаемых задач их указывают по-разному: по квадратам координатной (километровой) сетки, прямоугольными, географическими координатами, от ориентира и полярными координатами.

По квадратам координатной сетки указывают приближенное местоположение цели (объекта), когда достаточно знать, в каком квадрате координатной сетки карты цель находится (рис. 8). В письменном документе (донесении) квадрат указывают в скобках после наименования объекта, например: мост (5017).

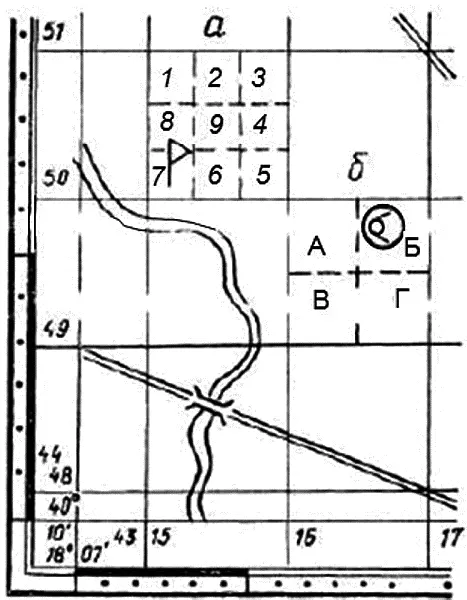

Рис. 8Целеуказание по квадрату километровой сетки: а — «по улитке»; б — по буквам

При устном докладе вначале называют квадрат, а затем наименование объекта, например: квадрат 5017, мост.

Положение цели в квадрате может уточняться двумя способами (см. рис. 8):

● «по улитке» — квадрат делят на девять частей, которые обозначают цифрами; цифру, уточняющую местоположение объекта внутри квадрата, добавляют при целеуказании к обозначению квадрата, например КНП (5015 и 7);

● по буквам — квадрат делят на четыре части, которые обозначают буквами, например минометная батарея (4916-Б).

Прямоугольными координатами целеуказание выполняется наиболее точно. При этом местоположение цели может быть указано полными или сокращенными координатами. Географические координаты применяются при целеуказании по мелкомасштабным картам, на которых нет координатной сетки. Целеуказание от ориентиров применяют, когда район разведки небольшой и высокая точность при определении координат не требуется.

В основе ориентирования на местности лежит умение выбирать ориентиры и использовать их как маяки, указывающие нужные направления, пункты и рубежи. Ориентиром может служить любой местный предмет, который резко бросается в глаза при взгляде на местность. Ориентиры выбираются по возможности равномерно по фронту и в глубину, чтобы обеспечить более точное и быстрое указание цели, появившейся в любом месте. Выбранные ориентиры нумеруются справа налево и по рубежам от себя в сторону противника (рис. 8А).

Каждому ориентиру для удобства запоминания, кроме номера, дается условное название, соответствующее его внешним отличительным признакам, например: куст «Зеленый», высота «Круглая».

Ориентирование на местности по карте. При работе с картой на местности прежде всего карту надо сориентировать, т. е. держать ее так, чтобы верхняя сторона рамки была обращена на север. При таком ее положении все направления на окружающие местные предметы совпадут с этими же направлениями на карте, а взаимное расположение местных предметов на местности и их условных знаков будет сходным.

Карту можно ориентировать одним из следующих способов: по линиям местности, по направлениям на местные предметы и по компасу.

Определение сторон горизонта. Стороны горизонта определяются по компасу, небесным светилам и некоторым признакам местных предметов. Для определения направления на стороны горизонта достаточно знать направление на север. Если оно известно, то справа будет восток, слева — запад, а в противоположном северу направлении — юг. Между ними находятся промежуточные направления: северо-запад, северо-восток, юго-запад, юго-восток.

Для определения сторон по компасу надо держать компас горизонтально и, отпустив тормоз стрелки, повернуть его так, чтобы северный конец магнитной стрелки совпал с нулевым делением шкалы. При таком положении компаса буквы (С, Ю, В, 3) на шкале будут, соответственно, обращены на север, юг, восток и запад (у некоторых компасов вместо буквы «С» нанесен большой штрих). После этого необходимо в направлениях на стороны горизонта (север, юг, восток, запад) заметить хорошо выделяющиеся местные предметы и в дальнейшем при необходимости использовать их.

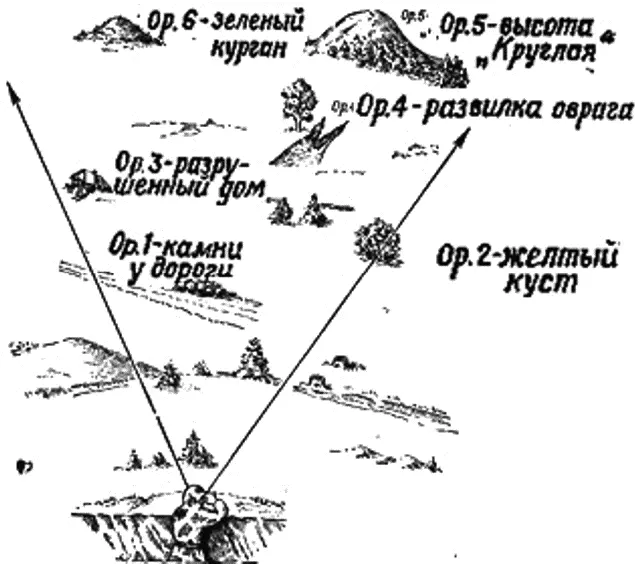

Рис. 8АВыбор ориентиров (с присвоением им номеров и условных названий)

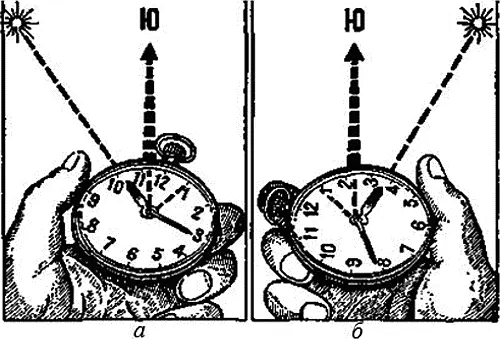

Рис. 9Определение сторон горизонта по Солнцу и часам: а — до полудня; б — после полудня

По Солнцу и часам стороны горизонта определяются в такой последовательности: часы держат горизонтально, чтобы часовая стрелка была направлена на Солнце (рис. 9); угол между часовой стрелкой и направлением из центра циферблата на цифру 1 разделить пополам. Линия, делящая этот угол пополам, и будет указывать направление на юг. До полудня надо делить пополам ту дугу (угол) на циферблате, которую часовая стрелка должна пройти до 13 часов (рис. 9, a ), a после полудня — дугу, которую она прошла после 13 часов (рис. 9, б ).
