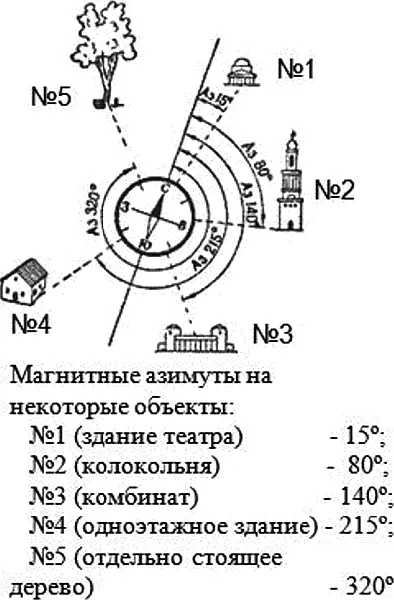

Рис. 14бИспользование компаса для определения магнитного азимута

Компас Андрианова имеет неподвижную шкалу с градуировкой от 0 до 360° (цена деления — 3°) с надписями через 15°, возрастающими по ходу часовой стрелки. В обратном направлении имеются надписи в тысячных через 5–00. Визирное приспособление подвижно, с его помощью можно визировать направления и снимать азимуты на местности.

Артиллерийский компас отградуирован по ходу часовой стрелки с ценой деления сто тысячных (1–00). Его визирное приспособление неподвижно, а вращается шкала. Это позволяет, не меняя положений компаса, быстро совмещать нулевое деление лимба с северным концом магнитной стрелки, не сбивая ее.

Зеркало на откидной крышке позволяет при визировании на предмет контролировать положение компаса и производить отсчет по шкале.

С помощью компаса можно определить угол между направлением на север (направлением магнитной стрелки компаса) и направлением на наблюдаемый предмет. Этот угол, измеренный по ходу часовой стрелки, называется магнитным азимутом. В войсковой разведке им пользуются при целеуказании, определении и выдерживании направления движения и в других случаях.

Для определения магнитного азимута на предмет (цель) с помощью компаса Андрианова он поднимается в горизонтальном положении с освобожденной магнитной стрелкой на высоту 10–12 см ниже уровня глаз, затем поворотом компаса под северный конец стрелки подводится нулевой штрих лимба, другой рукой, не сбивая положения стрелки и корпуса, поворачивается крышка с визирной линией (линией, проходящей через прорезь и мушку) в направлении на предмет (цель). Совмещение визирной линии с направлением на предмет (цель) достигается многократным переводом взгляда с визирной линии на цель и обратно. Не рекомендуется поднимать для этой цели компас до уровня глаз, так как при этом сбивается ориентировка компаса (лимб и стрелка не видны), и точность измерения не повышается, а снижается. Оптимальная точность измерения азимутов с помощью этого компаса 2–3°.

С помощью артиллерийского компаса азимут можно измерить несколько точнее. Для этого он с откинутой на 45° зеркальной крышкой берется пальцами обеих рук за корпус снизу и поднимается до уровня глаз; по визирной линии, проходящей через центр компаса и прорезь в основании зеркальной крышки, он направляется на цель; поворотом совмещается нулевой штрих лимба с северным концом стрелки и снимается отсчет угла на лимбе против визирной линии у основания крышки. Это и будет магнитный азимут на цель. Контроль ориентирования компаса осуществляется по отражению в зеркале крышки.

Нахождение направлений по указанному азимуту с помощью компаса производится в обратном порядке. Сначала устанавливают на лимбе нужный азимут. Компас Андрианова ориентируют и примерно определяют указанное направление на местности; затем, повернувшись в том направлении и держа компас на уровне 10–12 см ниже глаз, точно ориентируют его и визируют на местности установленный магнитный азимут. Для того чтобы запомнить это направление на линии визирования, замечают удаленный ориентир, который в последующем не теряют из виду.

Артиллерийский компас держат в руке на уровне глаз и поворачиваются, глядя в зеркало, до тех пор, пока северный конец магнитной стрелки не подойдет к нулевому отсчету лимба; затем на линии визирования замечают ориентир, направление на который и будет направлением установленного на лимбе магнитного азимута.

Движение по азимутам — способ выдерживания направления пути (маршрута) с помощью компаса или гирополукомпаса; он применяется при плохой видимости (ночью, в туман и т. п.) и на местности, бедной ориентирами (в лесу, пустыне и т. п.), а также при отсутствии карт на незнакомой местности.

Данные, необходимые для движения по азимутам (магнитные азимуты направлений между точками поворота на маршруте и расстояния между ними), определяют по крупномасштабной карте. На ней определяют маршрут и точки поворотов у ориентиров, которые можно легко опознать на местности (перекрестки дорог, мосты, отдельные строения).

Расстояния между ориентирами при движении днем пешим порядком не должны превышать 1–2 км, а при движении на машине и выдерживании направлении движения по гирополукомпасу — 6–10 км. Для движения ночью ориентиры по маршруту намечаются чаще.

Азимут направления с точки стояния на местный предмет называется прямым магнитным азимутом. В некоторых случаях, например для отыскания обратного пути, используют обратный магнитный азимут, который отличается от прямого на 180°. Чтобы определить обратный азимут, нужно к прямому прибавить 180°, если он меньше 180°, или вычесть 180° — если больше (рис. 14б).

Обход препятствий. В боевой обстановке на маршруте движения нередко могут встретиться не только естественные, но и искусственные препятствия (минные поля, завалы в лесу и т. д.), которые легче обойти, чем преодолеть. Обход препятствий совершается так: на противоположной стороне препятствия точно по направлению движения замечают какой-нибудь местный предмет и глазомерно определяют расстояние; затем подсчитывают расстояние, пройденное до точки остановки перед препятствием, а после, обойдя препятствие, выходят к замеченному предмету на противоположной стороне препятствия; встав у этого предмета, прибавляют к расстоянию, пройденному до точки остановки, измеренную ширину препятствий и, определив по компасу направление дальнейшего пути, продолжают движение.

Чтобы после обхода препятствия убедиться в правильности выхода к намеченному за препятствием предмету (ориентиру), следует определить с него обратный азимут на точку остановки перед препятствием. В этом случае точка остановки перед предприятием должна быть отмечена на местности выставленной на ней вехой, затесом на дереве или любым другим способом. Обратный азимут должен отличаться от азимута направления движения на 180°.

Порядок обхода зависит от размеров и характера препятствия. Рассмотрим конкретный пример. Если противоположная сторона препятствия видна (рис. 15, поз. 1), то в точке А записывают количество пройденных пар шагов. Затем замечают ориентир (точку В ) на противоположной стороне препятствия по направлению движения.

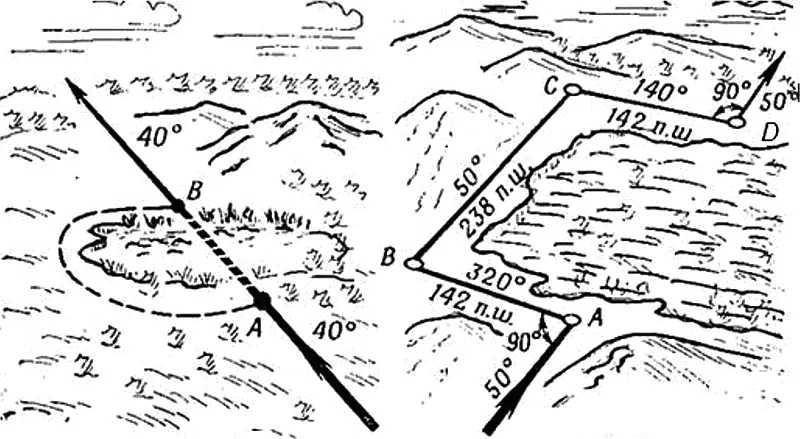

Рис. 15Обход препятствий с сохранением ориентировки (направления движения)

Поз. 1 — противоположная сторона препятствия видна
