В ходе проектирования новой машины осуществлялось взаимодействие АМО «ЗИЛ» с различными профильными организациями, такими как РКК «Энергия», МАМИ, ЗАО «Форт Технология», НИИ «Стали», ОАО «Институт пластмасс им. Г.С. Петрова», МГТУ им. Баумана, НТЦ «Мультисеть», НИИИ-21 МО РФ и др. При этом был собран и обобщен аналитический материал по автомобилям многоцелевого назначения зарубежного и отечественного производства, проводились исследования тактико-технических характеристик и ходовых качеств перспективных образцов совместно с подразделениями общевойсковых служб, ФСБ, ВДВ и МВД.

При решении поставленных задач был создан программный комплекс на базе продуктов компании PTC Pro/Engineer – Windchill, который связал весь процесс проектирования – от дизайна до конструкторско-технологической документации. Такой подход позволил заложить технические и компоновочные решения, дающие возможность применения на единой платформе различных кузовов, а в шасси – внедрения различных силовых агрегатов и агрегатов трансмиссии. Разработку конструкции макета автомобиля вели с использованием компьютерной технологии 3D, привлекая ограниченное количество исполнителей. Это позволило резко повысить качество и существенно сократить сроки выполнения проекта.

Проектирование велось с учетом тенденций в автомобилестроении,связанных с заменой литых деталей на листовые гнуто-сварные пространственные конструкции, позволяющие, помимо упрощения изготовления опытного образца, получить более прочные (жесткие) детали при меньшем их весе. Практическое применение получили методики, включающие весь комплекс работ – от компоновки изделия до лазерного раскроя. Трехмерное проектирование в сочетании с установкой лазерного раскроя позволило значительно сократить время на разработку и изготовление отдельных элементов шасси.

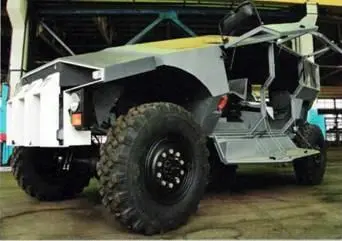

Оригинальная система боковых распашных створок.

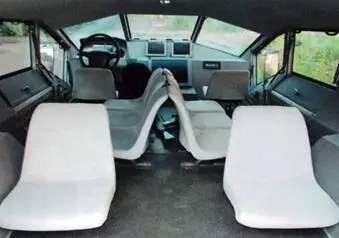

Расположение мест для экипажа.

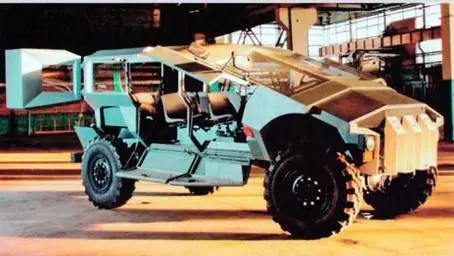

Бойцы без труда могут покидать машину благодаря широким дверным проемам.

В январе 2009 г. в модельном цехе ЗИЛа изготовили макет в масштабе 1:10 из алюминиевого сплава с учетом основополагающих компоновочных параметров: расстояние от опорных поверхностей колес до верхних полок лонжеронов рамы – 1000 мм; колея передних и задних колес – 2100 мм;величина колесной базы – 3800 мм.

При разработке дизайна кузова машины (декабрь 2008 – январь 2009 гг.) посадку экипажа выполнили по схеме 1+10, однако после коррекции моделей манекенов и согласования с потенциальными заказчиками экипаж уменьшили до 1+9. Места водителя и командира находятся в передней части кузова, по бокам рамы за линией двигателя. Шесть членов экипажа размещаются спина к спине на раме вдоль продольной оси. Два члена экипажа располагаются лицом назад в ряд между арками задних колес. При такой посадке обеспечивается круговой обзор и возможность ведения боя по всему периметру. Быстрое покидание кузова стало возможным благодаря широким дверным проемам.

В основу художественно-конструкторского решения машины положена идея создания неповторимого, ультрасовременного, грозного и агрессивного образа внедорожника, выполняющего не только утилитарные функции бронеавтомобиля, но и являющегося действенным психологическим оружием. Главными особенностями дизайнерского решения автомобиля стали «однообъемность» кузова, «агрессивная» решетка радиатора, «граненность» формы, сужение кузова к днищу.

Кузов автомобиля состоит из двух частей: передней и экипажной. Наклон передней и экипажной частей совпадает в месте их стыковки. Он продолжается на экипажной части, формируя наклон лобовых стекол, и через радиусный перегиб переходит в горизонтальную крышу. В результате, кузов образует однообъемную конструкцию, а также подчеркивает современность и динамичность автомобиля.

Задняя часть корпуса достаточно вытянута, что продиктовано возможностью размещения там бойца с пулеметом. Обрывается задняя часть вертикальной поверхностью с бойницей. В плоскостях, образующих сужение задка, имеются окна с бойницами для ведения огня двумя крайними задними бойцами. Аналогичным образом (вертикально) расположены и боковые плоские стекла с бойницами. Это обеспечивает хороший обзор бойцам, сидящим спинами друг к другу.

Крыша, лобовые стекла и капот продольно разделены на три части: среднюю и две боковых, расположенных под углом к средней. Средняя зона может варьироваться в зависимости от функции той или иной модификации.

По бокам крыша переходит в вертикальные стекла. Под стеклами поверхность двери имеет ступенчатый контур и к днищу сужается. Такое решение обеспечивает антифугасный эффект – сужение днища для уменьшения повреждения пассажирского отсека при наезде на фугас. Ступенчатое сечение автомобиля в поперечном направлении уменьшает площадь его поверхности, расположенную под прямым углом к направлению ведения огня.

Боковые двери образованы верхними и нижними створками, навешенными на корпус кузова с помощью наружно закрепленных петель, и обеспечивают быстрый вход и выход экипажа. Верхние двери открываются вверх, нижние вниз, образуя подножку, не выходящую за габарит автомобиля. Верхние створки в поднятом положении также не выступают за боковой габарит автомобиля, что позволяет ему двигаться с открытыми дверями и увеличивает возможности ведения боя. Задняя дверь состоит из трех створок: двух боковых, открывающихся вбок, и одной нижней, открывающейся вниз и образующей подножку.

Решетка радиатора сконструирована весьма оригинально. Она выполнена в виде трех вертикальных «пилонов» с прорезями, придавая автомобилю довольно агрессивный вид и подчеркивая его принадлежность к военной технике.

Передние блок-фары включают ближний и дальний свет, а также поворотник. Фара ближнего/дальнего света в зависимости от комплектации может быть как оригинальной прямоугольной, так и круглой, позаимствованной у выпускаемых в нашей стране грузовиков и спецтехники. Второй вариант удешевляет и упрощает конструкцию, делая ее более надежной и ремонтопригодной. Передние габаритные огни расположены в углах решетки радиатора. Задние фонари – прямоугольной формы, также широко используемые в нашей стране.

В итоге, благодаря новаторскому дизайну и реализации в конструкции целого ряда специальных решений внедорожник по теме «Каратель» отличается уникальным футуристическим внешним видом и не похож ни на один из имеющихся аналогов.
