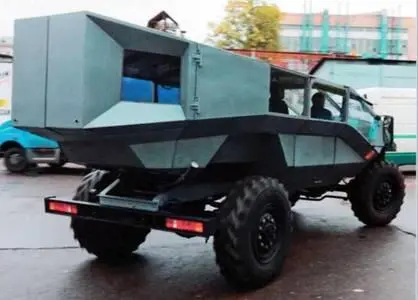

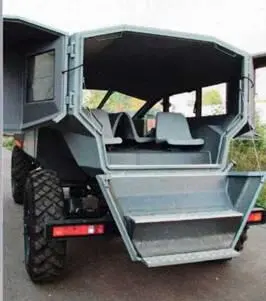

Задние откидные части корпуса обеспечивают удобную посадку и высадку бойцов.

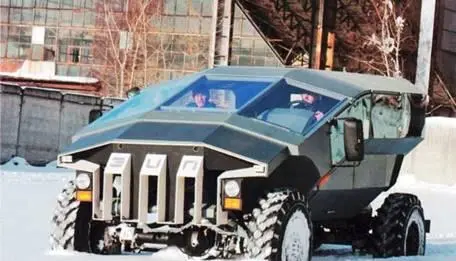

Архитектуру автомобиля отличают граненые формы. Его снабдили прочной рамой и надежными агрегатами.

При создании армейского автомобиля для ведения боя традиционно сложной задачей является необходимость применения стальной брони, имеющей большую массу (120-140 кг/м 2 ), уменьшающей грузоподъемность транспортного средства практически до нуля и снижающей его вместимость. Учитывая сравнительно малую допустимую полную массу нового многоцелевого автомобиля (не более 7-8 т), пришлось искать альтернативу стальной броне. В октябре 2008 г. зиловцы установили контакт с ЗАО «Форт Технология» ЦСН ФСБ, после чего начались исследования новых методов защиты при бронировании автомобиля с однообъемным кузовом. В итоге, макетные каркас и кузов «Карателя» выполнили с учетом требований возможного бронирования по классу 6а на основе современных видов керамики и/или высокоориентированного полиэтилена.

Предложенная конструкция автомобиля и кузова, посадка экипажа «спина к спине» позволяют вести круговой обзор местности и обстрел. Крыша и боковые поверхности кузова в максимальной степени приспособлены к боевым действиям, обеспечивая ведение огня из положения стоя и сидя. V-образная конструкция днища машины в сочетании с применением специальных антифугасных сидений позволяет существенно снизить воздействие на экипаж ударной волны взрыва под колесом или днищем автомобиля.

На каркас кузова могут навешиваться бронелисты различной степени защиты. Такое решение позволяет получить многофункциональный и легко ремонтируемый бронеавтомобиль. Наружное крепление дверей и люков обеспечивает сохранение кинематики открывания при использовании брони различной толщины.

Кузов имеет унифицированное крепление к шасси, что позволяет решать вопросы ремонтопригодности и универсальности при установке различных надстроек. Разработаны складывающиеся кресла с подвесным противоминным креплением, которые обеспечивают защиту экипажа при взрыве и позволяют оперативно трансформировать салон для перевозки раненых или различных грузов.

Спроектировано и изготовлено технологическое рабочее место водителя, предназначенное для установки на шасси автомобиля до монтажа на нем кабины или кузова. Это позволяет проверить функционирование всех систем автомобиля при пусках двигателя, а также перемещать своим ходом шасси с работающими органами управления.

Предполагаемые варианты комплектации автомобиля.

Возможное «боевое» применение «Карателя».

Испытания на проходимость.

Шасси выполнено как единое целое, а не набор отдельных узлов и агрегатов. При проектировании удалось решить сложные задачи по компоновке различных вариантов агрегатов. Расположение основных узлов автомобиля внутри рамы (обычно они располагаются по ее наружным поверхностям) позволяет в будущем использовать дополнительные объемы шасси для размещения вещевых ящиков и дополнительных топливных баков.

На машине используются 4-цилиндровый дизельный двигатель Cummins мощностью 185 л.с., механическая 5-ступенчатая коробка передач ZF S5-42 Ecolite, раздаточная коробка и ведущие мосты КАМАЗ с рессорной малолистовой подвеской.

Несущая рама с лонжеронами постоянной длины и сечения разработана как единый элемент, обеспечивающий оптимальное функционирование узлов и агрегатов автомобиля. Проектировщики отошли от конструкции рамы, характерной для серийных автомобилей ЗИЛ. Трубчатые поперечины сравнительно малого диаметра и с большой толщиной стенки заменили интегральными пространственными конструкциями. Элементы рамы обеспечивают максимально возможное количество функций. Так, в переднем подрамнике объединены передние кронштейны рессор, крепление гидроусилителя руля и центральные кронштейны стабилизатора поперечной устойчивости. Поперечины интегрированы с кронштейнами пневморесиверов. Поперечины и подрамники выполнены с максимальным сечением и минимальной толщиной стенки по технологии лазерного раскроя, гибки и последующей сварки.

По требованию заказчика макетный образец оснастили передовой системой видеонаблюдения, помогающей водителю двигаться в сложных погодных условиях и в ночное время. Машину оборудовали шестью внешними видеокамерами: две из них выполняли функции наружных зеркал переднего и заднего вида, две располагались спереди и две сзади. Изображение с камер выводилось на три дисплея, находящихся перед водителем.

В ходе совместных проработок с ЦСН ФСБ России в сентябре 2009 г. построили полноразмерный ходовой макетный образец автомобиля «Каратель». Его колея составляет 2100 мм, колесная база – 3800 мм. Масса снаряженного образца (без брони) достигает 4570 кг. Длина автомобиля равна 6330 мм, ширина – 2397 мм, высота – 2500 мм, размерность шин – 12.00R20, диаметр колес – 1140 мм.

Данная разработка защищена патентом на промышленный образец.

К макетному образцу еще на стадии подготовки эскизного проекта проявило интерес одно из Управлений антитеррора ФСБ РФ. Дважды проводилась демонстрация изделия с участием бойцов этого подразделения, оснащенных комплектом соответствующего обмундирования и вооружения. В октябре 2009 г. машину показали первому заместителю министра обороны – начальнику вооружения В. Поповкину и ГАБТУ МО РФ А. Шевченко.

Опыт, полученный во время разработки и постройки автомобиля многоцелевого назначения типа 4x4 по теме «Каратель», может быть использован при создании машин любого типа и класса, в том числе для использования по технологии двойного применения. Потенциальными заказчиками в России данного типа являются такие ведомства, как ФСБ, МО, МЧС, МВД и др.
