Вертикальное наведение каждого орудия производится электрической лебедкой при посредстве муфты Дженни, которая действует на систему горизонтальных валов, вращающих два наклонных вала с бесконечными винтами. Последние входят в зацепление с двумя винтовыми секторами, укрепленными на брусьях качающейся рамы, и таким образом при своем вращении сообщают движение качающейся раме с орудием. Для облегчения вертикальной наводки орудие с качающейся рамой уравновешено относительно цапф, сами же цапфы помещаются в особо устроенных подцапфенниках станин с роликовыми подшипниками. Приводы от механизмов вертикальной наводки выведены к постам наводчиков, расположенным по бокам орудий с внешней стороны.

При соединении орудий на залп регуляторы Дженни каждого орудия их приводы и передаточные валы лебедок должны быть соединены между собой. В этом случае устройство приводов позволяет производить наводку из любого поста. Предельный угол снижения — 5°, возвышения — 35°.

Горизонтальное наведение производится электрической лебедкой при посредстве регулятора Дженни, разделенного за отсутствием достаточного места для его установки на две части, которые соединены между собою трубами. От лебедки вращение передается на горизонтальный вал, а от него через посредство конических шестерен на два вертикальных вала, имеющих на концах цевочные колеса, которые входят в зацепление с цевочным ободом жесткого барабана.

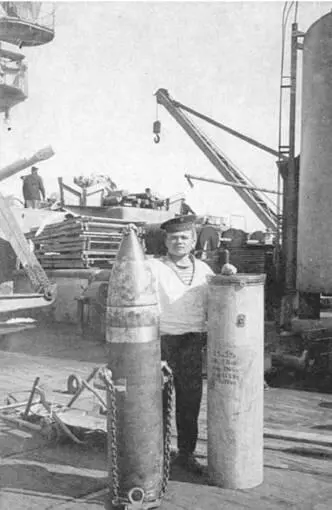

Во время погрузки боезапаса на линейном корабле "Император Павел I"

На случай порчи электродвигателя или неисправности в проводке приспособлены особые розмахи, позволяющее вращать башню вручную. Приводы от механизмов горизонтальной наводки выведены ко всем трем постам наводчиков. Наводка производится из среднего поста, а боковые служат запасными, поэтому приводы их по желанию могут быть выключены. Предельные углы поворота башен: носовой — 270°, кормовой — 300°.

Зарядник, поднимающий к орудию одновременно один снаряд и два полузаряда, состоит из двух главных частей, перемещающихся друг относительно друга: 1) тележки, поднимаемой электрической лебедкой при посредстве стального троса, перекинутого через шкив под крышей башни, причем один конец его укреплен на тележке, а другой на барабане лебедки, и 2) из трех подающих гнезд, из коих нижнее предназначено для снаряда, а два других для полузарядов. Такое устройство зарядника сделано для того, чтобы во время заряжания останавливать лебедку один только раз, именно, когда против канала орудия станет нижнее гнездо со снарядом. После досылки снаряда гнезда опускаются автоматически настолько, чтобы против прибойника пришлись полузаряды, сначала нижний, затем верхний.

В случае невозможности произвести подъем за-рядника электрической лебедкой снаряд и полузаряды могут быть поданы в орудийное отделение посредством особой ручной лебедки, от которой спускается трос в погреб через специальную горловину. Снаряд поднимается в храпе, к которому снизу прицепляется два медных ведра с полузарядами. В орудийном отделении снаряд с храпа проталкивается по желобу на лоток и на нем при помощи талей подается к орудию.

12-дм. снаряды и полузаряды при погрузке на корабль поднимаются из баржи на палубу кормовыми угольными лебедками при помощи талей, подвешенных к шлюпбалкам 14-ти весельных катеров. Снаряды, имеющие вес 20 1/4 пуд., поднимаются в храпах по одному, футляры с полузарядами (около 6 пуд. каждый) — по два. Скорость выгрузки на палубу одной лебедкой — около 40 снарядов в час.

Выгруженные на палубу снаряды к кормовой башне перекатываются по доскам, к носовой перевозятся на тачках и затем спускаются в храпах через специальные горловины в погреба. Перед погрузкой башни необходимо повернуть в такое положение, чтобы фрикционные 2,5-тонные тали, подвешенные на укрепленных к крыше башен кронштейнах, приходились над горловинами. Через горловину на верхней палубе снаряд спускается в шахту и укладывается на желоб, с которого проталкивается на лоток снарядной тележки. Когда тележка загружена двумя снарядами, их поднимают или опускают на должную высоту и с помощью поворотной платформы подвозят к желаемым стеллажам погреба. Перед проталкиванием снарядов с лотков тележки на стеллажи на них одевают стальные стропки для того, чтобы вытаскивать снаряды из стеллажей во время стрельбы. Перед погрузкой снарядов в погреб их необходимо тщательно обтереть, если понадобится, обмыть керосином или пиронафтом и смазать центрующие утолщения салом. В каждом погребе помещается по 180 снарядов.

Футляры с полузарядами спускаются простым горденем на тот же желоб в шахте и оттуда переносятся на руках в зарядные погреба, где укладываются на стеллажи. В носовой башне четыре зарядных погреба, в кормовой — два.

Для наблюдения за температурой в погребах установлены самопишущие термометры Ришара и электрические термометры, дающие возможность следить за температурой со станций, расположенных в кубриках. Для записи наличия боевых запасов в погребах имеются особые доски.

Все механизмы 12-дм. башни приводятся в действие электродвигателями постоянного тока, 100-вольтового напряжения, системы компаунд.

Ток от судовой магистрали, как левого, так и правого борта, подводится к главному башенному рубильнику, который помещается в бомбовом погребе; отсюда проведены две освинцованные магистрали к главной распределительной доске в электрическом отделении подачкой трубы. Проводники подведены под снарядной платформой к стакану нижнего подшипника башни и здесь поступают во вращающуюся часть. Главная распределительная доска служит для разветвления тока к коммутаторам отдельных схем и к станции измерительных приборов.

Обслуживают башню один плутонговый командир — офицер и 40 нижних чинов.

Четыре 8-дм башни расположены на уровне верхней палубы, по углам 8-дм каземата. Каждая башня помещается в круглом колодце, идущем от верхней палубы до платформы. Колодец сверху до жилой палубы окружен броневой трубой в 4-дм толщины. В трубе установлен жесткий барабан, имеющий три погона, один для горизонтальных и два для вертикальных катков, а также цевочный обод. На кубрике колодец, расширяясь, превращается в бомбовый погреб со стеллажами для снарядов. Погреба носовых башен вмещают 219, а кормовых 195 снарядов. На платформе колодец имеет радиальные ниши, хранящие в носовых башнях 64, а в кормовых 75 снарядов, уложенными друг на друга с прокладками из ворсы. Одна из ниш в каждой башне приспособлена под арсенал, в котором развешены ключи и запасные части механизмов. Нижний бомбовый погреб непроницаемой дверью сообщается с зарядным. Оба бомбовых погреба имеют одно общее затопление и осушение. Самостоятельная вентиляция и охлаждение отсутствуют. Освещение достигается, как и во всей башне, обыкновенными палубными лампами. На случай порчи цепи освещения имеются переносные аккумуляторные фонари. В обоих погребах имеются мраморные доски, на которых должна вестись точная запись количества снарядов по родам.
