С. Трубицын - Легкие крейсера Германии. 1921-1945 гг. Часть I. “Эмден”, “Кенигсберг”, “Карлсруэ” и “Кельн”

Еще до первой мировой войны в Германии уделялось большое внимание созданию дизеля. Уже в 1909 г. фирма MAN получила заказ на создание дизеля мощностью 12 ООО л.с. Его планировалось использовать в качестве двигателя экономического хода на строящихся дредноутах. Этот план остался на бумаге, но при этом был приобретен ценнейший опыт. После начала войны, когда началось быстрое развитие подводного флота, начали быстро совершенствоваться и дизельные двигатели. В 1915 г. выдали заказ на создание дизеля мощностью 17000 л.с. В 1917 г. его выполнили. После подписания Версальского мирного договора победители уничтожили готовое изделие. Для немцев это был сильный удар, но остались проектная документация и специалисты. Наверняка, члены союзной контрольной комиссии были поражены успехами немцев в дизелестроении. В 1924 г. фирма MAN начала серийный выпуск дизелей для электростанций мощностью 12 000-14 000 л.с. Число дизельных торговых судов быстро росло, правда, мощность их двигателей была незначительна. Разрабатывались дизеля для крейсеров и броненосных кораблей.

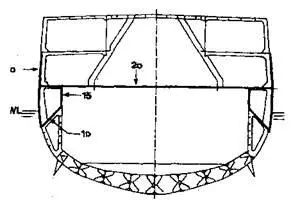

Легкий крейсер типа “К". (Мидель-шпангоут)

На крейсерах типа “К” были установлены 6 военно-морских нефтяных котлов (система Шульца Торникрофта), 2 больших и 4 малых. Они находились в четырех котельных отделениях. Нумерация отделений шла из кормы в нос. Пар, выработанный в котлах, поступал в турбины. На крейсерах было 4 турбины военно-морского типа с зубчатой передачей. Турбины “Кенигсберга” изготовили на заводе “Шихау” в Эльбинге, “Карлсруэ” на заводе “Германия” в Киле, “Кельна” “Бломм унд Фосс” в Гамбурге. Турбины имели проектную мощность 65000 л.с., скорость хода 32 узла.

Во время испытаний “Кенигсберг” и “Карлсруэ” развили скорость 32,1 узла, “Кельн”- мощность 68485 л.с. и скорость хода 32,5 узла.

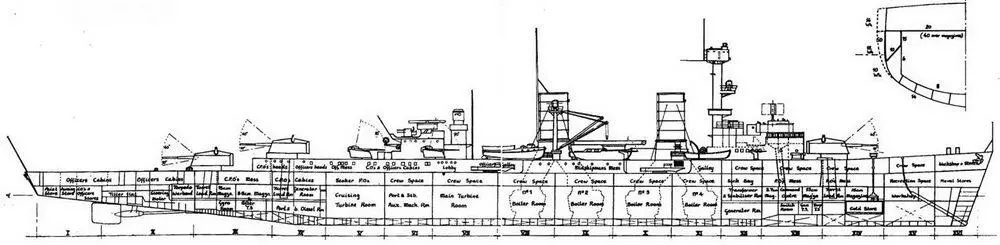

Легкий крейсер типа “К". (Продольный разрез)

Дальность плавания составляла 5700 миль при скорости 19 узлов и 7300 миль при 10. Запас топлива составил 1100 т нефти и 139 т дизельного топлива, в военное время соответственно 1300 т и 150 т . Крейсера имели два гребных вала. На каждый из валов работала КТУ (котло-турбинная установка), состоящая из крейсерской и главной турбины, суммарной мощностью 30 000 л.с., а также 10-цилиндровый дизель экономического хода, мощностью 1000 л.с.

С помощью разобщительных муфт установку можно было бы использовать в вариантах, когда работают главные крейсерские турбины, только крейсерские турбины и только дизели, под которыми корабль со скоростью 10 узлов мог пройти порядка 8 тыс. миль. При скорости свыше 10 узлов дизеля при помощи гидромуфт отключались, а ход мог достигаться вплоть до полного – 32 узла. Таким образом, при скорости свыше 10 узлов дизельная установка бездействовала, являясь для корабля как бы балластом.

Электроэнергию для многочисленных потребителей вырабатывали 3 турбогенератора мощностью (360 киловатт), два дизель-генератора (180 киловатт). Напряжение в сети 220 вольт.

Во время проектирования корабля вопрос с калибром решился очень быстро, были выбраны 150-мм орудия. Но встал вопрос, в каких установках разместить орудия, при условии жесткого ограничения водоизмещения в 6000 т.

Одиночные установки отпали сразу же. Оставались башни. В начале 20-х годов XX века башни на легких крейсерах были еще новинкой. Вскоре выяснилось, что четыре двухорудийных башни весят больше, чем три трехорудийных. И к тому же немецкие конструкторы разработали удачную трехорудийную башенную установку.

Следующей задачей, которая была успешно решена, стало размещение орудий на корабле. Классической в это время считалась схема: две башни в носу, одна в корме. Флотским командыванием в задании на проектирование была поставлена задача “разведка”, а во время рейдерства бой на отходе был весьма вероятным. Поэтому в носу разместилась только одна башня (А). Две башни “В” и “С” установили в корме. Башня “В” находилась на палубе кормовой надстройки и была сдвинута на 2,25 м на левый борт от диаметральной плоскости. Каждый крейсер имел по 9 150-мм орудий.

Их характеристики были следующими: марка орудия Sk С/25, калибр 149,1 мм, начальная скорость снаряда 960 м в сек, максимальная дальность стрельбы 25 700 м, живучесть ствола 500 снарядов, число нарезов 44, вес ствола и замка 11 970 кг, вес снаряда 45,5. кг, вес заряда 33,4 кг.

Артиллерийская установка Drh ТгС/25/ имела следующие характеристики: угол возвышения +40°, угол снижения -10°, скорость наводки 6° в сек, вес установки 136910 кг.

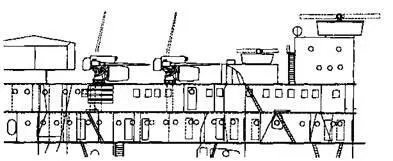

Легкий крейсер типа “К". (Расположение 88-мм кормовых зенитный орудий)

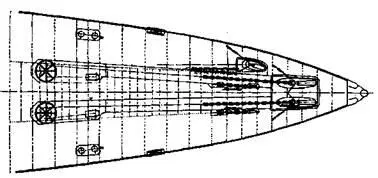

Легкий крейсер типа “К”. (Расположение якорного устройства)

Система управления огнем имела три дальномера с базой 6 метров, один из них был установлен на топе фок-мачты, второй на штурманском мостике, а третий на кормовой надстройке. Имелись и визирные посты. Все данные: курсовой угол и дальность до цели поступали в центральный пост, где вырабатывались данные для стрельбы.

Сначала на крейсерах должны были установить 2 спаренные 88-мм установки (L/75K/25). Но испытания “Кельна” показали, что они оказались неудачными. Вместо них пришлось установить устаревшие 88-мм зенитные орудия времен первой мировой войны. Их характеристики приводятся в описании крейсера “Эмден”. Для управления их стрельбой служили три дальномера с базой 3 метра. Два стояли по бортам у основания фок-мачты, один на кормовой надстройке, там же находился пост управления зенитным огнем.

На каждом корабле имелось по 12 500-мм торпедных аппаратов (4 3- трубных установки, по две на борт). Система управления была совместима с зенитной артиллерией. Крейсера могли принять на борт по 120 мин заграждения.

Авиационное вооружение из-за ограничений Версальского договора не устанавливалось. Но место для катапульт было оставлено.

Экипаж составил 514, затем 611 и в конце службы 850 человек.

Весовая нагрузка крейсеров при проектном водоизмещении составила: корпус 34%, бронирование 13%, главная энергетическая установка 22%, вспомогательные механизмы 4,5%, вооружение 10,2%, оборудование и запасные части 4,5%, питьевая и котельная вода 2,8%, топливо 7,5%, проектный резерв 1,5%.

Итого 100%.

В процессе службы при различных модернизациях корабли несколько изменяли свой силуэт. Описывать небольшие изменения во внешнем виде не имеет смысла, поэтому перейдем к модернизациям, касающимся боевой мощи крейсеров. Практически сразу же после вступления в строй были установлены еще два 88-мм зенитных орудия. В 1933-1934 гг. была произведена замена орудий зенитной артиллерии. Вместо устаревших орудий времен первой мировой войны были установлены 6 новейших 88-мм орудий в 3-х спаренных установках.
