По некоторым данным [5], носовой и кормовой концы пояса состояли из 254-мм брони. Толщина 62 мм, вероятно, приводится [7] по нижней кромке пояса. Борт в оконечностях не имел никакой броневой защиты.

Концы пояса соединялись броневыми траверзами, проходящими перпендикулярно к диаметральной плоскости и образующими замкнутую цитадель. Толщина брони траверзов состояла из 279 мм, подругам данным [5] – 254 мм плит, и наконец, приводится [7] броня траверзов 203-242 мм, это может означать то, что один из них (скорее всего носовой) мог быть толще другого.

Вес брони пояса и траверзов составлял 964,135 т.

Стальная броневая палуба проходила по всей длине корабля, примыкая к нижней кромке пояса. При толщине 50 мм она была плоская, опускаясь в виде ската к форштевню. По другим данным [5], нижняя палуба толщиной 25-50 мм была плоской, хотя имеются сведения, что она была карапасной, как минимум в оконечностях при толщине 50 мм, а в пределах пояса она проходила как плоская примерно на уровне ватерлинии (возможно, имея скосы в нижней кромке пояса). Наиболее вероятным выглядит то, что 50 мм были скосы к оконечностям (а возможно, к нижней кромке пояса), а 25 мм – плоская часть в районе пояса.

Некоторые источники [2] приводят толщину палубы брони в 63,5 либо [5] 69 мм (что менее вероятно). Так или иначе, вес броневой палубы составлял 305,797 т.

Барбеты главной артиллерии стояли на верхней палубе: носовой барбет по высоте доходил до уровня полубака, а кормовой несколько выступал над полуютом.

Толщина брони барбетов составляла 254 мм (по данным [5] – 279 мм), вес их брони – 418,292 т. Неизвестно, имелось ли легкое прикрытие сверху, но по некоторым данным [2], таковое образовывалось крыльями поперечного мостика над носовым барбетом, которые для этой дели были снабжены стальными щитами. На этом мостике также находилась боевая рубка, защищенная 305-мм броней.

Батарея орудий среднего калибра не имела броневой защиты.

Вся броня была типа компаунд (кроме палубы). Общий вес брони пояса, траверзов, барбетов и палубы, включая крепежные болты (общим весом 44,14 т) составлял 1732,364 т, а фактически полный вес бронирования равнялся 1900,4 т или 23,56% от водоизмещения в полном грузу (7432,48 т).

“Stefanie”. Если “Rudolf’, имея “французское” размещение главного калибра, был защищен по “английской” схеме, то “Stefanie” имел сходство с французскими броненосцами и в системе защиты, т.е. имел сравнительно узкий пояс по всей длине ватерлинии и абсолютно незащищенный борт над ним.

Пояс имел ширину 2,8 м (по данным [15] – 2,7 м) (из них 1,4 м ниже ватерлинии при среднем углублении 6,6 м), у форштевня он несколько расширялся вниз. Таким образом пояс защищал борт лишь до уровня батарейной палубы орудий среднего калибра (второй палубы сверху, считая от верхней). Пояс состоял из 3 горизонтальных рядов плит (толщины перечислены снизу вверх): в носу 102-108-108 мм на деревянной подкладке 204 мм, в середине 140- 229-229 мм на подкладке 293 мм и в корме 127-152- 152 мм на подкладке 204 мм (нижний ряд брони был тоньше, чем 2 верхних). Однако, по данным того времени [15], считалось, что броня оконечностей составляла 120 мм.

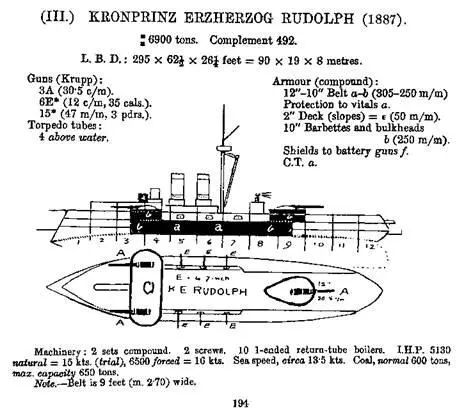

Броненосец “Kronprinz Erzherzog Rudolf" (Сведения о корабле, опубликованные а английском спрааочнике “JANE'S FIGHTING SHIPS". 1900 г.)

Плоская стальная броневая палуба толщиной 25 мм проходила по всей длине корабля, по верху пояса, а следовательно, являлась батарейной (хотя в некоторых источниках [5] она называется нижней).

Барбет располагался на верхней палубе, поднимаясь по высоте примерно до уровня полубака, и был защищен 152-мм броней (по другим данным [7] – 283 мм либо [5] – 203 мм). Поскольку борт между поясом и барбетом был не бронирован, имелась поданная броневая труба. Относительно крыши барбета имеются те же сведения, что и о “Rudolf – стальные шиты на поперечном мостике. Боевая рубка также размешалась на этом мостике над барбетом, имея толщину брони 225 мм. Батарея орудий среднего калибра не имела бортовой броневой защиты.

Вся броня, кроме палубы, была типа компаунд. Полный вес бронирования составил 1002,8 т – почти вдвое меньше, чем на “однотипном” корабле.

Относительно механизмов следует сказать, что это были броненосцы, снабженные паровыми машинами (собственной постройки) с вертикальным расположением цилиндров и двумя винтами. Кроме того, было установлено значительное число (37 шт) дополнительных вспомогательных паровых машин. “Rudolf. Корабль имел 2 вертикальные 4-х цилиндровые машины системы компаунд, изготовленные фирмой Stabilimento Teghnico Triestino, став первым австрийским броненосцем с такими машинами собственной постройки. Некоторые источники упоминают более радикальное новшество – вертикальные машины тройного расширения (при этом иногда [7] даже упоминается как 2-х цилиндровые). Тем не менее упоминаемые диаметры только двух цилиндров – ВД и НД (2,54 м и 1, 45 м) с уверенностью доказывают, что речь идет всего лишь о двойном расширении пара. Ход поршня составлял 1,15 м (по данным [2] – 1,198 м), скорость вращения валов – 76 об/мин, 2 4-лопасных винта имели диаметр 5,49 м и шаг 6,2 м.

Пар производили 10 односторонних цилиндрических 3-топочных котлов диаметром 4,12 м, с площадью колосниковых решеток 61,5 м² и нагревательной поверхностью 1800 м² . Некоторые источники, правда, приводят другое число таких котлов – 12 [2] или 8 [5]. Имелись 2 дымовые трубы.

Вес энергетической установки составлял 1065,301 т, что составило 14,33% от полного водоизмещения 7432,48 т.

Согласно проекту при номинальной мощности 1200 л.с. машины должны были развивать индикаторную мощность 6500 и.л.с. при естественной тяге и 8000 и.л.с., при искусственной, и при скорости вращения валов 80 об/мин сообщать кораблю максимальную скорость 14,5 узлов. Эти проектные данные, опубликованные в ходе строительства броненосца, отличаются от сведений, полученных по готовности корабля. Так, проектная скорость уже называлась 16 узлов, а проектная мощность машин при естественной тяге – та же либо 7500 и.л.с. [5] (при подтверждении уже упомянутой мощности при искусственно тяге). Но и это еще не все: имеются данные [15] начала XX в. о том, что при проектных естественной мощности 5130 и.л.с. и форсированной 6500 и.л.с. проектная скорость составляла соответственно 15 и 16 уз (при этом упоминается, что фактически в море корабль развил 13,5 уз). По данным [7] приводятся 6000 и.л.с. и 15,5 уз, вероятно, на испытаниях. Наконец, сообщается [11], что в годы первой мировой войны корабль был способен развить 13 уз.

Дальность плавания составляла 2600 миль при скорости 10 уз.

Запас угля – 566 т, по другим данным [15] – 600 т нормальный ([5] – 580 т) и 650 т максимальный. Угольные ямы располагались по бортам от машинных отделений и усиливали их защиту.
