Андрей Михайлов - Линейные корабли типа “Куин Элизабет”

Пост противовоздушной обороны был заменен радарной рубкой с устройством типа "258". Верхний мостик расширили к корме и поставили там приборы наведения на цель для зенитной артиллерии. В задней части нижней площадки мостика установили две радарные рубки для приборов типа "282".

На площадке боевой рубки ближе к правому борту построили рубки для радара типа "284" и для радионавигационного прибора типа "FM- 2". На этой же площадке, но ближе к левому борту была поставлена рубка для радарного передатчика типа "281". Рубка для радиолокационной станции находилась на кормовой надстройке.

Радиопеленгаторная рубка на кормовой надстройке (ближе к правому борту) была переделана для радиолокационной станции типа "285".

Установили посты наблюдения за подводными лодками по сторонам площадки боевой рубки, изменили такелаж, а на спаренных 102-мм орудиях с внешней стороны установили щиты.

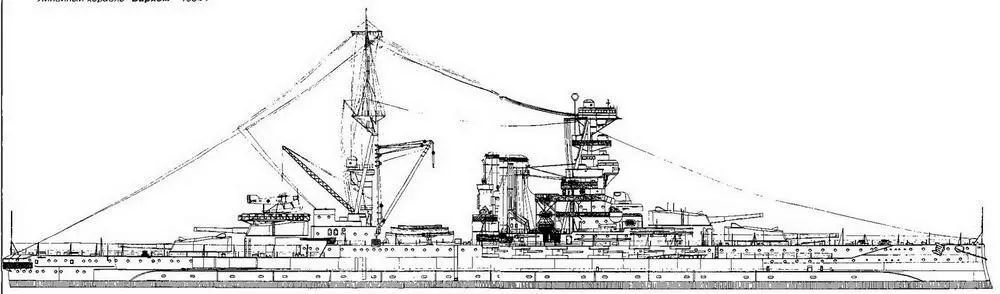

Линейный корабль "Бархэм". 1934 г. (Наружный вид)

Все эти изменения большей частью ограничились подготовительными работами, а радиолокационные станции и их антенны установили лишь по возвращении корабля а Великобританию.

В Англии (июнь 1941 г.) демонтировали 12,7-мм пулеметы. Установили 11 20-мм одиночных "Эрликонов". Сняли радиопеленгаторную антенну с грот-мачты. На передней оконечности компасной площадки поставили радиопеленгатор типа "FM-2" с фиксированной антенной. На грот-мачте установили принимающую антенну радиолокационной станции типа "281", а передающую — на фор-марс-стеньге.

Приборы управления зенитным огнем дополнили радиолокационными станциями типа "285". На бронированном колпаке поста управления огнем поставили радиолокационную антенну типа "284". Пост управления огнем автоматов "Пом-пом" получил радиолокационную станцию типа"282".

В сентябре 1941 г. поставили дополнительно 4 20-мм одиночных "Эрликона".

В Розайте в период с октября по декабрь 1942 г. демонтировали самолетную катапульту, а ангары использовали для других целей. На месте катапульты по сторонам полубака поставили по одному спаренному 102-мм орудию на станке MK-XIX. На кормовой надстройке поставили дополнительно два восьмиствольных автомата системы "Пом-пом", из-за ограниченности места пришлось их ставить на консоли. Поставили 2 20-мм одиночных "Эрликона". На "звезде" грот- мачты устроили радиолокационную рубку с установкой типа "273". Приборы управления огнем автоматов "Пом-пом" с верхнего мостика перенесли выше.

В январе 1943 г. установили 2 20-мм "Эрликона" на вторую ("В") башню.

В сентябре 1943 г. сняли всю броневую защиту 152-мм орудий. Орудийные порты защитили 50,8-мм листами нецементированной стали. Эту перестройку предприняли потому, что остойчивость корабля ухудшилась из-за неизбежных модернизаций военного времени. Освободившееся пространство использовали для размещения людей, т. к. команда линкора увеличилась. Демонтировали приборы управления огнем вспомогательной артиллерии и поставили еще 20 20-мм одиночных "Эрликона".

В марте 1944 г. дополнительно поставили 8 20-мм "Эрликонов". Радиолокационную станцию типа "281 " заменили типом "281-В", а типа "273" — типом "277-59".Установили передатчик противолокационных помех типа "650" (против поста управления ракетами).

В июле 1943 г. линейный корабль "Малайя" был выведен в резерв, чтобы освободить часть команды для выполнения более важных задач (многих перевели на линкор "Вэлиант"). "Малайя" стояла в 3-х месячной готовности. Ее вернули в строй перед высадкой союзников в Нормандии, но затем линкор оставался в резерве до конца войны.

В 1945 г. с корабля сняли большую часть вооружения. Так же, как и линкор "Рэмиллес", "Малайя" стала учебным кораблем под названием "Вернон-II".

Общее количество зенитных орудий в конце 1944 г. состояло из 12 102-мм (6x2), 32 2-фунтовых (4x8) и 45 20-мм (45x1).

В 1931 г. на "Уорспайте" был установлен прибор управления зенитным огнем "MK-I" и демонтирован кормовой подводный торпедный аппарат. Это единственное значительное изменение между сооружением буля в 1926 г. и модернизацией 1934 года.

"Уорспайт" стал первым тяжелым боевым кораблем, подвергнувшимся такой значительной модернизации. Работы проводились в Портсмуте с марта 1934 по март 1937 г. Хотя после модернизации линкор не приобрел каких-то совершенно новых качеств, он был во многом улучшен. Обошлось это круглым счетом в 2 362000 фунтов стерлингов.

Главной частью модернизации стала замена машин, которая позволила сэкономить вес и, благодаря этому, усилить броневую защиту палубы над котельными отделениями, заметно расширить водонепроницаемые отсеки.

Башни 381-мм орудий были сняты и отправлены в Элсунк на оружейный завод фирмы "Викерс-Армстронг". Там их модифицировали, причем угол возвышения стволов был увеличен с 20° до 30°, а система заряжания приспособлена под новые усовершенствованные снаряды. В результате дальность стрельбы возросла с 21,4 до 26,5 км при использовании новых снарядов. Модернизированные башни получили наименование МК- I(N) и весили 815 т (прежние 785 т). Улучшенные 381-мм снаряды имели колпачки, придававшие им более обтекаемую, аэродинамически совершенную форму, уменьшавшую сопротивление воздуха. Они весили 879 кг (старые снаряды 871 кг).

На верхнем мостике был сооружен пост управления огнем орудий главного калибра, а прежний бронированный пост перенесли на кормовую надстройку.

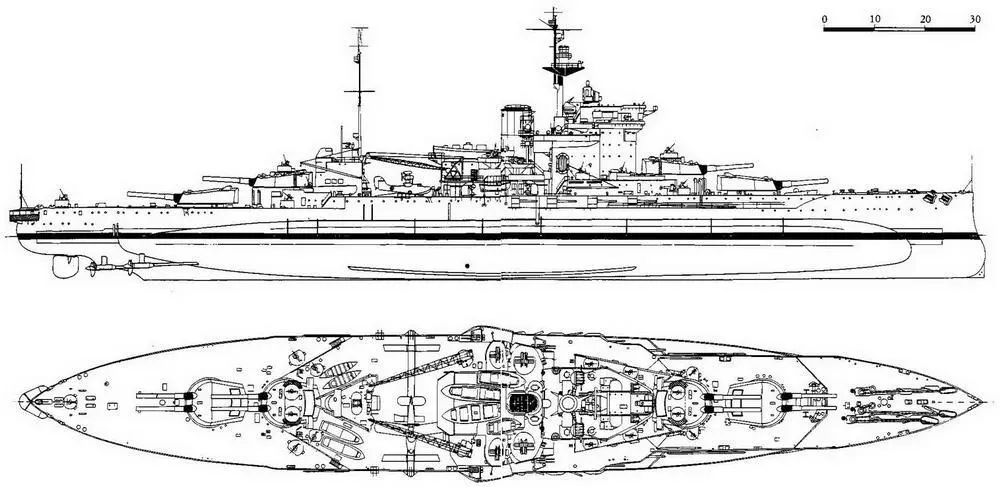

Линейный корабль "Уорспайт". 1943 г. (Наружный вид и вид сверху).

Носовые и кормовые 152-мм орудия по обоим бортам демонтировали. Таким образом количество орудий вспомогательного калибра уменьшилось на 4. Это позволило расширить полубак и лучше защитить оставшиеся 152-мм орудия от брызг при неспокойном море. Изменили и всю защиту батарей, сняв броню за исключением продольных переборок. Боковые и поперечные переборки заменили 50,8-мм листами из нецементированной стали. Это позволило сэкономить 445 т веса. Прежние приборы управления огнем 152-мм орудий поставили по сторонам адмиральского мостика.

Зенитное вооружение стало таким же, как на "Малайе", только установок "Пом-пом" было на две больше. Спаренные 102-мм орудия расположили на полубаке, а четыре установки "Пом- пом" сгруппировали вокруг дымовой трубы. Четыре 12,7-мм пулемета установили на второй ("В") и третьей ("X") башнях. Два прибора управления зенитным огнем "МК-III" поставили на адмиральском мостике, а четыре прибора управления огнем орудий "Пом-пом" "МК-I" — на мостике и кормовой надстройке. Носовой торпедный аппарат демонтировали, его отсек разделили переборками.
