1934. Демонтаж катапульты для самолета на второй ("В") башне.

1936. Установка двух автоматов "Пом-пом" на станках MK-VI на площадке боевой рубки. Установка двух приборов управления огнем автоматов "Пом-пом" на новой площадке ниже фор- марса. Установка двух 12,7-мм пулеметов на кормовой надстройке.

1932-33. Установка второго автомата "Пом-пом" на станках MK-V на площадке боевой рубки по левому борту, а также второго прибора управления огнем.

1933. Демонтаж катапульты для самолета на второй ("В") башне.

1936. Установка двух 12,7-мм пулеметов.

Модернизация линейных кораблей "Куин Элизабет" и "Вэлиант" во многом была аналогична проведенной на линкоре "Уорспайт", но имела и различия в механизмах и замена прежних орудий вспомогательного калибра 114-мм спаренными, предназначенными для поражения надводных и воздушных целей (как на линейном корабле "Ринаун"). Так как "Куин Элизабет" был короче "Ринауна", то непросто было найти подходящее место для погребов боезапаса этих орудий.

"Вэлиант" прибыл на верфь в Девонпорт 1 января 1937 г., а "Куин Элизабет" в Портсмут 11 августа того же года.

Как и на "Уорспайте" башни 381-мм орудий были сняты и усовершенствованы для применения новых (381-мм) снарядов при возвышении стволов до 30°. Все 152-мм орудия демонтированы, порты заделаны. Это повысило водонепроницаемость кораблей и увеличило запас плавучести. Вместо демонтированных орудий были установлены 10 114-мм спаренных, предназначенных для поражения надводных и воздушных целей. Их расположили по прямоугольнику, как на линейном крейсере "Ринаун". По три орудия стояли по бортам в носовой части полубака и по два — по бортам в кормовой части верхней палубы. При этом полубак был несколько укорочен, чтобы стоявшие там орудия не мешали работе катапульты. Демонтаж 152-мм артиллерии вызвал определенные сомнения и споры. Старые орудия были непригодны для ведения зенитного огня, но зато более эффективны при стрельбе по надводным целям, а вес их залпа был выше.

В итоге решили, что этим преимуществом можно пожертвовать, поскольку усилие противовоздушной обороны — первостепенная задача. Для хранения боезапаса 114-мм орудий были приспособлены погреба боезапаса 152-мм, а погреба боезапаса кормовых 114-мм орудий устроили в задней части машинного отделения, на высоте промежуточной палубы.

Артиллерия ближнего радиуса действия была такой же, как на "Уорспайте". Она состояла из 4 установок системы "Пом-пом" на станках MK-VI у дымовой трубы и 4 12,7-мм пулеметов на станках МК-III: двух — на второй ("В") и двух — на третьей ("X") башнях орудий главного калибра. Приборы управления зенитным огнем располагались так же, как на линейном крейсере "Ринаун". Носовой подводный торпедный аппарат демонтировали, его отсек разделили переборкой. Авиационное вооружение было таким же, как на "Ринауне".

Защита палуб планировалась такой же, как на линкоре "Уорспайт": 102-мм нецементированная броня над погребами и 63,5-мм такая же броня над машинными отделениями. Но для устранения ниже перечисленных слабых мест пришлось принять дополнительные меры:

— При настильном огне снаряд мог поразить среднюю палубу между броневым поясом и дополнительной защитой;

— Бомба могла проникнуть до средней палубы и взорваться в отсеках, не пробивая горизонтальной брони;

— Снаряд мог, пробив лишь 102-мм броню башни, поразить нижнюю часть барбета.

В связи с этим были выдвинуты предложения:

— Создать планируемую бронезащиту не на средней, а на главной палубе;

— Расширить бронированную палубу к бортам на 1,52 м. При этом уменьшить толщину брони средней палубы над погребами с 102 до 63,5 мм и положить 127-мм броню по всей ширине верхней палубы над погребами;

— Положить, как предусмотрено, 63,5-мм броню на средней палубе над машинным отделением. Кроме того, положить 38-мм броню на средней палубе и 102-мм броню на верхней палубе над погребами.

Ни одно из этих предложений не было принято прежде всего потому, что при этом увеличивался вес надводной части корабля и снижалась его остойчивость. "Куин Элизабет" и "Вэлиант" получили такую же броневую защиту, как "Уорспайт" плюс 38-50,8-мм броню в носовой части главной палубы между переборкой цитадели и барбетом первой ("А") башни главного калибра.

По предложению главного инженера Адмиралтейства на линкорах установили 8 котлов, а не 6, как на "Уорспайте". При этом использовались все четыре котельных отделения, которые разделили новой переборкой, уменьшив их ширину с 17,7 м до 9,75 м. Продольной переборки не было, так что в каждом отделении находились два котла, а не один, как на "Уорспайте". В боковых помещениях находились запасы питьевой воды, турбо- и дизель генераторы, компрессоры. Как и на "Уорспайте" стояли турбины Парсонса. Но их расположение было другим. Прежнее машинное отделение разделили двумя поперечными переборками на три группы помещений, каждую из которых разделили продольной переборкой. Турбины располагались в помещениях передней и средней группы, а в задней находились: погреб боезапаса 114-мм орудий, вспомогательные машины, нефтяная цистерна и коридоры гребных валов.

Расположение мостиков было таким же, как на линейном крейсере "Ринаун", отличаясь от него лишь в деталях. Чтобы устранить задымление мостиков, шахт котельных отделений и кормовой надстройки, дымовая труба (в отличие от "Уорспайта") была сдвинута ближе к корме и увеличена по высоте.

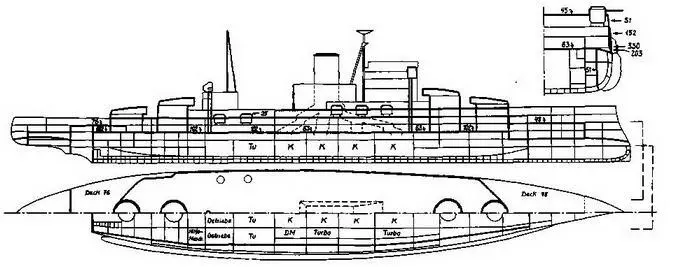

Линейный корабль "Куин Элизабет". 1941 г. (Продольный разрез и планы палуб с указанием бронирования)

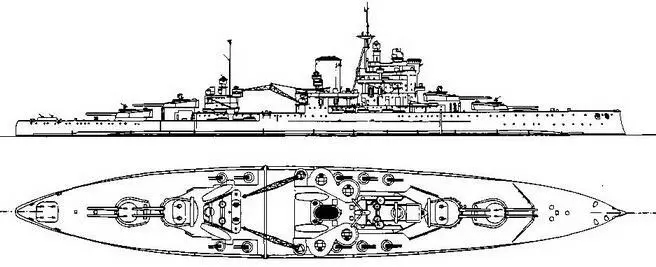

Линейный корабль "Вэлиант". 1941 г. (Наружный вид и вид сверху)

Дополнительно к ней были пристроены так называемые "воздушные дюзы", которые способствовали тому, что дым поднимался (выдувался) вертикально и лишь за кормой опускался вниз. Действовали дюзы с помощью воздушных вентиляторов. Поскольку трубу отодвинули к корме, сместили и расположенные по сторонам от нее самолетные ангары. Это позволило несколько увеличить катапульту и кормовую надстройку. На линкоре "Куин Элизабет" и фок- и грот-мачта были треногими, на "Вэлианте" фок-мачта было Модернизация "Вэлианта" была завершена 25 ноября 1939 г., и в декабре он вышел в море на испытания. 11 декабря были проведены первые испытания с длительной максимальной нагрузкой силовой установки, которые принесли следующие результаты:

Водоизмещение 36000 т;

Осадка на нос 9,75 м;

Осадка на корму 9,98 м;

Обороты валов в минуту (в среднем) 296;
