Андрей Михайлов - Линейные корабли типа “Куин Элизабет”

Топливо и дальность плавания:

Мазута 3501 т, дизельного топлива 208 т Скорость хода: 12 уз. Дальность плавания: 7579 миль

Антенные устройства типа "75" находились на прежней звездообразной площадке, а устройства типа "7R" — на площадке управления огнем автоматов "Пом-пом" (кормовая надстройка). Устройства типов "75" и "7R" служили для приема и передачи радиосигналов на близких расстояниях. Среднечастотный радиопеленгатор установили в рубке кормовой надстройки, а его антенна находилась на грот-марсе.

Корабль был оснащен высокочастотным пеленгатором типа "FH-3" с рубкой на сигнальной площадке и фиксированной антенной на фор- брам-стеньге.

Несмотря на существенные изменения архитектуры линкора, его остойчивость не ухудшалась. Расчетная метацентрическая высота несколько снизилась: при стандартном водоизмещении стала 1,6 м, а при полном на 2,02 м.

"Уорспайт" провел ходовые испытания в марте 1937 г. Машины работали удовлетворительно, и 15 марта во время их длительного испытания была достигнута средняя скорость хода 23,84 узла при мощности турбин 80250 л.с.

Но при первом же испытании рулей возникли трудности с новым электрогидравлическим рулевым устройством. Рули имели тенденцию к отклонению и не хватало мощности, чтобы их вывести из крайнего положения. Рули заклинивало, и корабль начинал циркуляцию. Поэтому пришлось проводить испытания, не перекладывая резко рули. А поскольку сами рули остались прежними, напрашивалось единственное объяснение этой ситуации: старое паровое рулевое устройство было более мощным, чем новое. Чтобы улучшить баланс руля, его укоротили на 45,7 см. Но и это не решило проблему полностью, пришлось провести работы по усовершенствованию гидравлического устройства, повысив давление в нем на 20%.

22, 23 и 24 марта на траверзе Спитхеда проводились опытные стрельбы. Они были успешными, но при этом установили ряд фактов.

Орудия всех башен испытали стрельбой при возвышении стволов 30°, серьезных повреждений надстроек при этом не было. Боевой угол первой и второй башен ("А" и "В") был 140°, а третьей и четвертой ("X" и "У") 40°. Когда вторая ("В") башня вела огонь при возвышении стволов 30° и угле поворота более 115°, экипажу приходилось покинуть пост на мостике, где стояли приборы управления огнем вспомогательной и зенитной артиллерии, а также 2,74-м дальномер.

Чтобы избежать повреждения самолета на катапульте, поворот второй ("В") башни ограничивался 130°, а третьей ("X") — 80°. Когда самолеты находились в ангарах поворот третьей башни был не более 70°. При повороте второй башни на 135° (угол возвышения 25°), когда огонь вело только правое орудие, давлением газов были разбиты переднее стекло и зеркальная оптика 91,4-см прожектора на мостике.

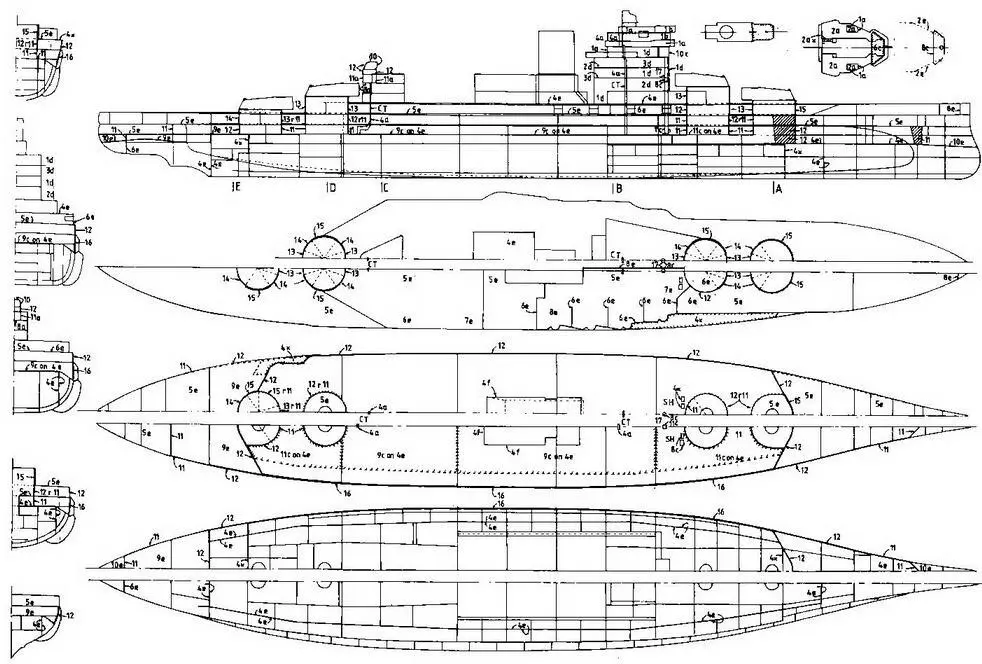

Линейный корабль "Уорспайт". 1938 г.

(Продольный разрез, планы палуб и сечения с указанием толщин обшивки и брони).

Остальные выстрелы вызвали лишь незначительные повреждения: разбитие лампочки, небольшое расхождение швов вентиляционных шахт.

Во время испытаний оказалось, что дым из труб проникал вниз по шахтам в котельные отделения.

До окончания Критской операции в 1941 г. "Уорспайт" не модернизировался. Во время пребывания линкора на верфи в США (июнь-декабрь

1941 г.) на нем произошли следующие изменения: Вооружение. Демонтаж 4 12,7- мм пулеметов и установка 11 20- мм одиночных автоматов системы "Эрликон".

Радары.Установка радара типа "281" с рубками. Антенны находились на фок- и грот-мачтах. Установка радара типа "284" с постом управления в рубке высокочастотного пеленгатора на сигнальной палубе.

Антенна — на посту управления огнем орудий главного калибра.

Установка радара типа "271" с антенной на звездообразной площадке фок-мачты.

Установка двух радаров типа "285" с их рубками в задней части адмиральского мостика(по обеим сторонам), антенны — на посту управления зенитным огнем. Установка четырех радаров типа "282" на приборах управления огнем автоматов "Пом-пом".

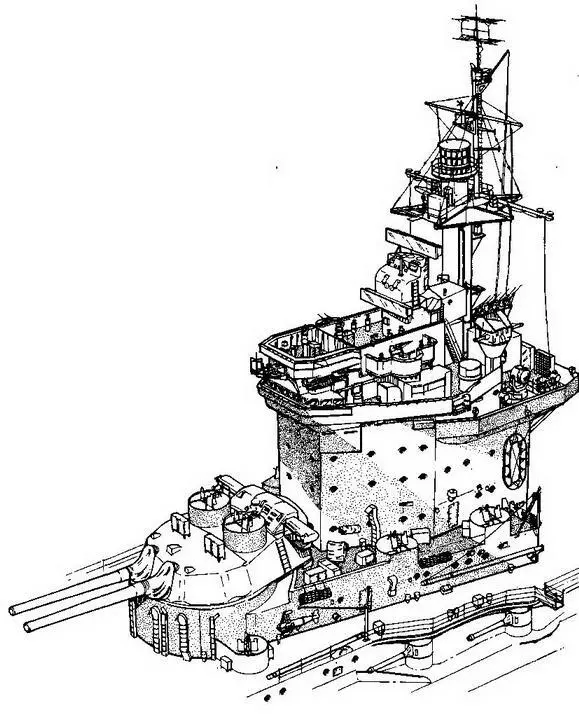

Линейный корабль "Уорспайт". 1942 г. (Носовая надстройка с фок-мачтой).

Установка среднечастотного пеленгаторного устройства типа "FM-2" с его рубкой на площадке № 2 мостика. Пеленгаторную рамку установили на переднем срезе компасной площадки.

Адмиральский мостик расширили, закрыли спереди и снабдили иллюминаторами. По сторонам дымовой трубы устроили наблюдательные посты. По сторонам 102-мм спаренных орудий на полубаке поставили стальные защитные листы.

В 1942 г., когда "Уорспайт" входил в состав Дальневосточного флота, его дополнительно вооружили 4 20-мм одиночными "Эрликонами". Радар типа "271" был заменен радаром типа "273".

В марте 1943 г. линкор вернулся в Великобританию и в мае-июне был довооружен для действия в Средиземном море. На нем дополнительно установили 16 20-мм одиночных "Эрликонов". Самолеты убрали, катапульту и прочее оборудование демонтировали. Самолетный ангар по правому борту превратили в кинозал.

В сентябре 1943 г. у Салерно "Уорспайт" был серьезно поврежден планирующей авиабомбой.

Ремонт производился на Мальте, в. Гибралтаре и Росайте. В Росайте его подготовили для использования в качестве артиллерийского корабля в рамках операции "Оверлорд". При этом произвели следующие изменения:

Установили 4 20-мм одиночных и 4 20-мм спаренных "Эрликонов";

Радар типа "284" заменили радаром типа "274". На кормовой надстройке установили два прибора управления заградительным огнем с радаром типа "283";

Установили генератор помех типа "650-FK";

Демонтировали 152-мм орудия, заделали порты, освободившееся пространство использовали для расширения кают-компании и душевых;

Демонтировали 2 91,4-см прожектора на сигнальной палубе (их заменили 2 20-мм спаренными "Эрликонами");

В начале 1945 г. "Уорспайт" был выведен в резерв категории "С".

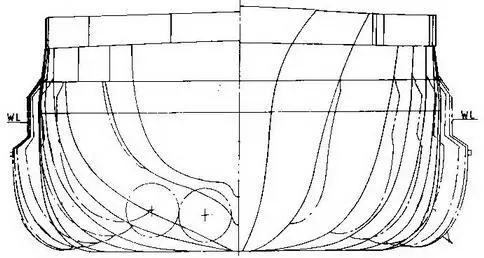

Линейный корабль "Уорспайт". 1942 г. (Теоретический чертеж и сечение в районе мидель - шпангоута).

После установки буля и до 1937 г., когда корабли встали на верфь для модернизации, оба линкора претерпели некоторые изменения.

1930. Установка на фор-марсе прибора управления зенитным огнем MK-I. Демонтаж двух кормовых подводных торпедных аппаратов, разделение их помещений переборками. Замена среднечастотного радиопеленгатора с его антенной новой установкой, месторасположение осталось прежним.
