Валерий Мужеников - Линейные корабли типов “Кайзер” и “Кениг”. 1909-1918 гг.

В носовой оконечности главный броневой пояс не доходил до верхней палубы, но в районе форштевня он доходил и до неё, одновременно опускаясь значительно ниже КВЛ. У типа “Кайзер” толщина плит составляла 180 мм с постепенным уменьшением у нижней кромки до 120 мм (на “Кайзерин” и “Принц-регент Луитпольд” несколько меньше: 150 мм с уменьшением у нижней кромки до 120 мм), а у самого форштевня из 120-мм плит одинаковой толщины, в то время как у типа “Кёниг” 200 мм приблизительно на 1/3 длины, а далее 150 мм, а у нижней кромки, соответственно, до 150 мм и 120 мм.

В корме на кораблях обеих серий пояс доходил до главной палубы и в районе кормы уменьшался до 120- 80 мм, не доходя до ахтерштевня, оканчивался броневой поперечной переборкой приблизительно одинаковой толщины с кормовой частью пояса. У типа “Кайзер” пояс имел 180-мм толщину с уменьшением до 150 мм у нижней кромки (на “Кайзерин” и “Принц- регент Луитпольд” также до 150 мм), в то время как у типа “Кёниг” 200 мм (150 мм у нижней кромки) и далее 180 мм (150 мм у нижней кромки)

Длина главного броневого пояса определялась расстоянием между осями концевых башенных установок “А” и “Е”, что для дредноутов типа “Кайзер” равнялось 89 м и типа “Кёниг” 93 м, а с учётом наружного диаметра барбета 9,1 м, соответственно, должна была составлять 96 м и 100 м.

Толщина плит верхнего броневого пояса, расположенного выше главного между главной и верхней палубами и прикрывавшего цитадель, составляла, согласно Эверс [4] и Conwey [7], 200 мм; Brayer [5] и Groner [8], от кормы к носу 130-180-120 мм (у типа “Гельголанд”: 100-170-120 мм). По другим данным, главный броневой пояс толщиной 200 мм продолжался от главной до верхней палуб и состоял из вертикальных плит высотой 5,7 м.

На британских дредноутах главный броневой пояс также состоял из двух полос переменной толщины: нижнего, расположенного по всей КВЛ, и верхнего, расположенного выше нижнего и охватывающего концевые барбеты. На “Нептуне” нижний броневой пояс имел толщину 63-178-203-254-203-63 мм, верхний 63-178-203-178-63 мм; на “Колоссус" и “Геркулес”; главный броневой пояс 203-279-203 мм, передняя часть пояса 178-63 мм, задняя 63 мм; на кораблях типа “Орион” главный броневой пояс по всей КВЛ — 305-мм в средней части корабля, 152-126 мм в передней части пояса, 63-мм в задней, и 203-мм верхний.

Бронирование каземата с установленными в нём на верхней палубе 150-мм орудиями проходило от барбета башенной установки “А” до “D” у типа “Кайзер” и от “В” до “D” у типа “Кёниг”. Толщина броневых плит каземата составляла 170 мм, с установкой 80-мм щитов на орудия и 15-20 мм экранов и внутренних противоосколочных переборок между ними.

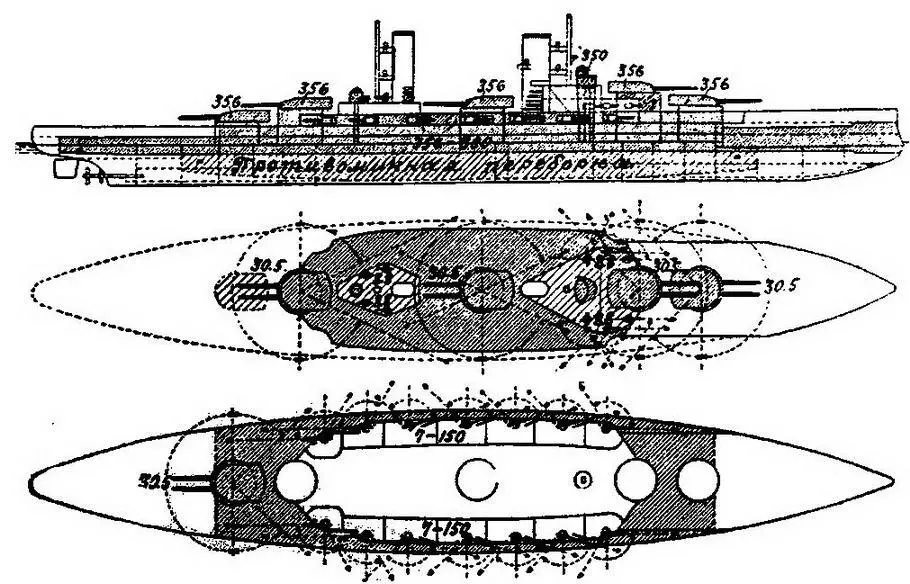

Линейные корабли типа “Кениг”

(Боковой вид и планы палуб с указанием бронирования и сектороа обстрела орудий)

Палубу полубака забронировали частично, она имела 30-мм толщину над казематом 150-мм орудий.

Верхнюю палубу забронировали на всей площади. У типа “Кайзер” верхняя палуба имела 25-30-мм толщину между концевыми барбетами, у типа “Кёниг” 30-мм в средней части корабля вне каземата и 20-мм, как настил его пола.

В корме и средней части бронированную палубу установили на уровне средней, в носовой оконечности на уровне нижней, соединив поперечной броневой переборкой. Согласно Conwey [7], у типа “Кайзер” она имела 60-мм толщину в носовой оконечности, 30-мм в средней части и 60-100-мм в кормовой, увеличиваясь до 120 мм над рулевыми машинами, где ёе несколько приподняли; Brayer [5] и Groner [8], толщина листов настила бронированной палубы составляла 60 мм с 100-мм скосами (“Гельголанд”; 55 мм с 80-мм скосами).

На британских “Нептун” главная палуба имела толщину 32 мм, средняя: плоская часть и скосы 44 мм, нижняя 75-38 мм; у типа “Орион” верхняя 32 мм; главная 32 мм; средняя: плоская часть и скосы 25 мм; нижняя: в носовой оконечности 63-25 мм, в кормовой 102-76 мм.

Согласно Brayer [5] и Groner [8], 305-мм башенные установки имели 300-мм толщину лицевых плит, 250-мм боковые стенки, 290-мм заднюю стенку, 110-мм наклонную часть крыши и 80-мм плоскую её часть; Conwey [7], толщина стенок/крыши башен 300, 250, 170-100 мм; Burt [6], на британских “Нептун” толщина стенок башни 279-203 мм; “Колоссус” и “Геркулес” стенок/крыши башни 279-102-76 мм, у типа “Орион” 279-102-76 мм.

Барбеты с внутренним диаметром 8,5 м имели сплошное круговое бронирование пермениой толщины, величина которого изменялась в пределах 300-80 мм, уменьщаясь с 300 мм до 220 мм там, где они перекрывали один другого. Не защищённые ничем наружные части концевых барбетов имели 300-мм толщину до бронированной палубы, но позади верхнего броневого пояса её уменьшили до 140 мм, а главного 80 мм. С учётом 300-мм толщины стенки максимальный наружный диаметр барбета составлял 9,1 м. На британских “Нептун” толщина стенок барбетов 254-229-126 мм; “Колоссус” и “Геркулес” 279-254-229-178-102 мм, у типа “Орион” 254-229-178-152-76 мм.

Стенки передней боевой рубки имели 350-мм толщину с обычным увеличением до 400-мм в районе смотровых щелей, 150-мм крышей у типа “Кайзер” и 180-мм у типа “Кёниг”, в то время как задние боевые рубки на всех кораблях были одинаковые, имея 200-мм толщину стенок и 50-мм крышу (у типа “Гельголанд”: толщина стенок/крыши передней боевой рубки 400/100 мм, задней 200/50 мм); Burt [6], на британских “Нептун”, “Колоссус” и “Геркулес” передняя боевая рубка: боковые стенки 279 мм, задняя 203 мм, крыша 76 мм, настил пола 51 мм; рубка управления артогнём: борта 152 мм, крыша 76 мм; рубка управления торпедным оружием (кормовая боевая рубка) - борта и крыша 76 мм; у типа “Орион” толщина стенок передней и задней боевых рубок 279-102-76 мм.

Согласно Brayer [5], Conwey [7] и Groner [8], толщина листов противоторпедных переборок у дредноутов типа “Кайзер” составляла 40 мм. (“Кайзерин” и “Принц-регент Луитпольд” - 50 мм, так как на них в носовой оконечности и в корме главный броневой пояс был несколько тоньше); “Гельголанд” - 30 мм; на “Кёниг”, согласно Brayer [5] и Groner [8], 40 мм; Conwey [7], 50 мм. На всех линкорах противоторпедные переборки продолжались 30-мм противоосколочной переборкой до верхней палубы; Burt [6], на британских “Нептун”, “Колоссус” и “Геркулес” противоторпедные переборки отсутствовали, но имелись экраны пороховых погребов толщиной 76-51-38-32 мм; у типа “Орион" противоторпедные переборки также отсутствовали, а имелись экраны пороховых погребов несколько меньшей толщины 44-38-32-25 мм.

Противоторпедная переборка имела такую же длину, что и 350-мм главный броневой пояс, и в районе миделя проходила на расстоянии около 4 м от бортовой обшивки. Ещё одну (более тонкую) 20-мм переборку установили на половине расстояния от наружной обшивки корпуса. Эта переборка с обшивкой борта образовывала коффердам.

Коффердам оставался пустым, как камера расширения при взрыве, а расположенные между двумя продольными переборками помещения заполняли углём и использовали как угольные ямы. В противоторпедной переборке двери типа гильотин обеспечивали доступ из них в кочегарки. Остальные угольные ямы расположили на бронированной палубе по обе стороны от противоосколочной переборки. На крупных германских кораблях доставка угля из кочегарок была неизмеримо трудна. Зато эта система обеспечивала хорошую противоторпедную защиту, но вызывала дополнительные трудности для работы систем осушения и кренования в средней части корабля. В носовой оконечности системы осушения и кренования работали также не в самых лучших условиях, особенно выше бронированной палубы, и большие помещения бортовых 600-мм ТА не улучшали положения установленных в них систем.
