Александр Карпенко - Ракетные танки

Проект основного танка "объект 478"

Проект основного танка объект 478"

Состояние эскизный проект 1976 года

Разработчик ХКБМ им. А.А.Морозова

Изготовитель з-д им.В.А.Малышева

Боевая масса, т 41,6 (43,26)

Длина, мм:

- с пушкой вперед 9648

- корпуса 7007

; Ширина, мм 3580

Высота по крышу башни, мм 2223

Клиренс, мм 514

Ср. уд. давление на грунт, кг/см 20,85

Двигатель:

- тип дизель 6ТД (12ЧН)

- максимальная мощность, л.с 1000 (1250)

Запас топлива, л 1430 (1330)

Удельная мощность, л.с./т 24,4 (28,9)

Максимальная скорость, км/ч 70

Запас хода, км 677 (572)

Преодолеваемые препятствия:

- подъем, град 32

- крен, град 30

- ров, м 2,8

- стенка, м 0,8

- брод,м 2,0 (с ОПВТ -5)

Бронирование противоснарядное - комбинированное

С-ва. постан. дымзавес ТДА, "Туча" 1

Экипаж, чел 3

Вооружение:

Тип орудия 125-мм пушка Д-81-3(2А46М1)

- боекомплект, выстрелов 42

Комплекс управл. вооруж "Кобра"

- разработчик КБ "Точмаш"

- дальность стрельбы, м 100-4000 1

Зенитный пулемет 12,7-мм НСВТ

- боекомплект, патронов 450

Спаренный пулемет 7,62- мм ПКТ

- боекомплект, патронов 1500

Прицел-дальномер 1А42

Ночной прицел "Кристалл- ПА"

Стабилизатор вооружения "Вектор-4"

Радиостанция "Абзац Р/П" (P-173)

Начиная с 1976 г. и до настоящего времени, отечественные танки Т-64Б, Т-80Б и др. имеют приоритет над основными зарубежными образцами, они являются единственными в мире носителями управляемого вооружения, применяемого из штатных орудий. Это дает нашим танкам преимущество в борьбе с танками противника на больших дальностях, когда применять кумулятивные и подкалиберные снаряды малоэффективно или нецелесообразно. Кроме того, эти танки обладают возможностью борьбы управляемыми снарядами с боевыми вертолетами.

К настоящему времени комплекс 9К112 "Кобра", хотя и продолжает оставаться на вооружении Российских ВС, морально устарел. Для его замены еще с середины 70- х годов в разработке находились модернизированные варианты комплекса "Кобра": "Кобра-М" с ракетой 9М128 и "Агона" с ракетой 9М124.

Для модернизации основных отечественных танков Т-64Б (Т-64БВ) и Т-80Б (Т-80БВ), оснащенных комплексом управляемого вооружения "Кобра", в 1979 г. был создан ракетный комплекс "Кобра-М", в 1985 г. был создан ракетный комплекс "Агона" 3. В качестве пусковой установки используется 125-мм гладкоствольная пушка типа 2А46МТ.

Ракета КУВ "Кобра" ("Кобра-М") выполнена в модульной двухотсечной компоновке. В переднем отсеке находится боевая часть и двигательная установка, в заднем аппаратура управления и метательное устройство. Такая конструкция снаряда позволяет наращивать могущество боевой части в широких пределах.

Еще в середине 70-х гг. прорабатывался вариант дальнейшего совершенствования танка "объект 478М", были выполнены проектные проработки. В качестве ракетного вооружения танка рассматривались комплексы "Кобра-М" и "Агона". На танке предполагалось также использовать комплекс активной защиты "Шатер", который обороняет сектор по курсу 200 град, (кол-во кассетных выстрелов - 20 шт., вероятность поражения снарядов 0,7-0,8).

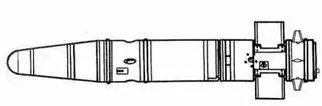

Ракета "Кобра-М"

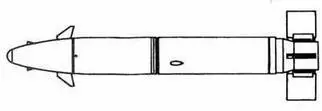

Один на вариантов ракеты "Агона"

Разработчик КБ "Точмаш"

Главный констр А.Э.Нудельман

Код НАТО АТ-8 Songster

Тип комплекса противотанковый

Танки-носители Т-64БД-64БВ, Т-80Б,Т-80БВ

Состояние "Кобра-М" на вооружении с 1979М981 4гг., "Агона" на вооружении с 1988 года 4

Тип ракеты 9М128 2(9М124 1)

Дальность стрельбы, м 100-4000 3(100-5000 1)

Тип боевой часта тандемная кумулятивная 2

Система управления .. полуавтоматическая

командная по радиолинии с оптической обратной связью

Средняя скорость полета, м/с 350 3

Длина собранной ракеты, мм 950 1(955 1)

Макс, диаметр корпуса, мм 125 (100 1)

Стартовый вес, кг 23,2 (23,5 1)

Масса выстрела, кг 26,3 3(26,7 2)

Двигатель РДТТ

Скорость наземной цели, км/ч до 75

Скорость воздушн. цели, км/ч до 300

Бронепробиваемость, мм 650 6-700 1, 2(900 1)

Время производства выстрела, с 210-30

Вероятность поражения цели 0,8

Тип стрельбы с места и хода

1T.Szulc "Radzieckie przeciwpancerne pociski kierowane" cz. II - nTW 9/96

2М.Растопшин "Каковы наши танки сегодня?" - "Техника и вооружение" №7-1998

3В.В.Панов "Воооружение Сухопутных войск" - "Советская военная мощь", М: "Военный парад", 1999

4М.Растопшин, А.Солопов "Особенности развития отечественных противотанковых ракетных комплексов" - "Техника и вооружение", 9 -2000

5В.В.Панов "Воооружение Сухопутных войск" - "Советская военная мощь", М: "Военный парад", 1999

6Ангельский Р.Д. "Отечественные противотанковые комплексы" - М: ACT - "Астрель", 2002 г.

Модернизация средних танков Т-55 (Т-55А) и Т-62 была задана Конструкторскому бюро транспортного машиностроения в г. Омске Постановлением ЦК КПСС и СМ СССР от 25 июля 1981 г. №720- 205. Одним из основных ее элементов стал комплекс управляемого вооружения (КУВ) 9К116-1 "Бастион" (9К116-2 "Шексна") с ракетой 9М117, который создавался в КБ приборостроения (главный конструктор А.Г.Шипунов). Танковые КУВ создавались на базе комплекса "Кастет" с ракетой 9М117 для противотанковой пушки МТ-12, испытанного и принятого на вооружение в 1981 г.

Ракета 9М117 от КУВ "Кастет" стала унифицированной для различных вариантов выстрелов 100-115 мм орудий модернизированных средних танков Т-55(Т-55А), Т-62. Изменения коснулись в основном гильз с метательным зарядом, которые были спроектированы под каморы 100- и 115-мм пушек этих танков. При использовании ракеты 9М117 в комплексе "Шексна" она оснащалась опорными поясками для обеспечения движения по стволу большего калибра. Танковая аппаратура управления "Волна" была создана на базе наземной аппаратуры комплекса "Кастет" с самыми минимальными доработками. Объем дополнительно размещаемой на танках аппаратуры составил всего 47 литров.

Комплекс "Бастион" ("Шексна") предназначен для повышения боевых характеристик танков Т-55 и Т-55 А (Т-62) и поражает управляемой ракетой, выстреливаемой из ствола пушки, с места и с коротких остановок современные танки, оснащенные динамической защитой, малоразмерные цели типа ДОТ, ДЗОТ, "танк в окопе", а также малоскоростные низколетящие вертолеты на дальностях до 4000 м.
