Александр Карпенко - Ракетные танки

Средний танк Т-55М (Т-55AM) был создан на базе Т-55 (Т-55А) путем крупной модернизации. Основным вооружением танка стал КУВ "Бастион". На башне установлены экраны из многослойной комбинированной брони, дополнительное комбинированное бронирование имеет и лобовая часть корпуса. Танк оснащен резиновыми бортовыми экранами и дополнительным бронированием днища корпуса под местом механика-водителя.

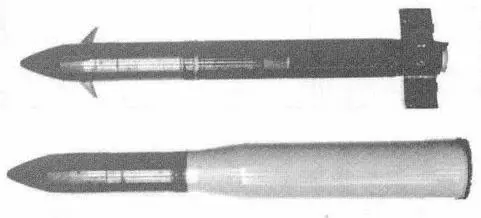

Ракета 9М117 и выстрел ЗУБК10-1

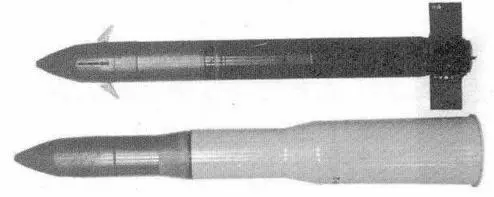

Ракета 9М117 и выстрел ЗУБК10-2

Ракета 9М117 и выстрел ЗУБК10 3

На другом модернизированном варианте танка Т-55АД был дополнительно размещен так же КУВ "Бастион", бронированы корпус и днище танка, установлен комплекс активной защиты, защищающий танк в секторе 40 град, по горизонтали. В комплекс активной защиты входит выстрел ЗУОФ14. Вариант танка с дизелем В-46-5М имеет обозначение Т-55АД-1. Некоторые танки Т-55 АД не оснащались дымовыми мортирами.

Еще одиним вариантом модернизации танков Т-55 и Т-55А стали Т-55МВ и Т-55АМВ. На танках кроме КУВ "Бастион" дополнительно установлена навесная динамическая защита башни, корпуса и бортовые экраны, а также дополнительно бронировано днище. Вариант танка с дизелем В-46-5М получил обозначение Т-55МВ-1.

Для повышения эффективности стрельбы пушка Д-10Т2С' всех модернизированных вариантов танков Т-55М (Т-55АМ) была оснащена теплозащитным кожухом. Ее подкалиберный снаряд на дальности 2000 м пробивал 100 мм броню под углом 60 град, к нормали, а кумулятивный на дальности 900 м - 150 мм под тем же углом. Существенное повышение боевых возможностей танка было достигнуто за счет внедрения на нем управляемого ракетного вооружения "Бастион" с выстрелом ЗУБК10-1 с противотанковой ракетой 9М117. Управляемый снаряд обеспечивал пробивание брони 275 мм под углом 60 град, при времени полета на максимальную дальность в 4000 м - 11,5 с. Для управления ракетой применяется полуавтоматическая система управления по лазерному лучу 9С58, встроенная в ночной прицел наводчика 1К13. На танке установлен баллистический вычислитель БВ-55.

Разработчик КБ Приборостроения

Главный констр А.Г.Шипунов

Изготовитель Туламашзавод

Код НАТО АТ-10 Songster

Тип комплекса для поражения бронированных целей, огневых точек и других малоразмерных целей

Носитель Т-55М,Т-55АМ, Т-62М, БМП-3,БМП-ЗМ

Состояние ... КУВ "Бастион", "Шексна" на вооружении с 1983 г. 4, "Басня" - с 1987 г.

Тип ракеты 9М117, 9М117М "Кан", 9М117М1" Аркан"

Дальность стрельбы, м:

- ракетой 9М117 100-4000 4

- ракетой 9М117М1 100-5500

Средняя скорость полета, м/с 300 3 4~375

Скорость цели, км/ч. 60

Время полета на максим, дальности, с 13,5

Бронепробиваемость, мм:

- ракетой 9М117М 700 2-800

- ракетой 9М117 550-600

Вероятность попадания 0,8

Боевая часть (ракета 9М117М).. тандемная кумулятивная 9М136М

Боевая часть (ракета 9М117)... кумулятивная 9М136

Система управления:

- тип.... полуавтоматическая по лазерному лучу, помехозащищенная

- органы управления ... аэродинамические рули

- рулевой привод воздушно-динамический закрытого типа

Тип старта .. из орудия-пусковой установки за счет вышибного заряда

Длина выстрела, мм:

- ЗУБК-10-1, ЗУБК-10-2 1138 (1140)

- ЗУБК-10-З 1200

- ЗУБК-10М-З 1238 (1240)

Длина ракеты, мм 1084 2 3

Размах крыльев, мм 255 2

Макс, диаметр корпуса, мм 100

Стартовый вес, кг 17,6 3(19,4)

Тип выстрела ЗУБК10-1 (ЗУБК10М-1), ЗУБК10-2 (ЗУБК10М-2) и ЗУБК-10-3 (ЗУБК-10М-3)

Вес выстрела, кг:

- ЗУБК10-1 (М) 25 3 (26,7-27)

- ЗУБК10-2 (М) 28 (30,5)

- ЗУБК10-3 (М) 22 (23,4)

- ЗУБК23-1 27,5

- ЗУБК23-2 28

- ЗУБК23-3 24,5

Вышибной заряд пороховой

Маршевый двигатель:

- тип РДТТ

- число сопел 2

Время перехода в походное положением. 5

Время боеготовности,с 120

Высота применения над

уровнем моря, м 3000

Температура применения, °С ±50

Время производства выстрелам 1,8

Способ ведения стрельбы .... с места и с коротких остановок

Разработчик ОКБ-9

Тип 100-мм стабилизированная в двух плоскостях пушка Д-10Т2С

Калибр, мм 100

Выстрел с ракетой 9М117 (M1)... ЗУБК-10-1 (ЗУБК23-1)

Тип заряжания ручное

Углы наведения, град.:

- горизонтальный 360

- вертикальный от -5 до+16

Шасси .. Т-55М,Т-55AM и их модификации

Пусковая установка КУВ "Шексна":

Разработчик ОКБ-9

Тип 115-мм стабилизированная в двух плоскостях пушка У5-ТС

Калибр, мм 115

Выстрел с ракетой 9М117 (Ml)... ЗУБК-10-2 (ЗУБК23-2)

Тип заряжания ручное

Углы наведения, град.:

- горизонтальный 360

- вертикальный от -5 до +16

Шасси Т-62М и его модификации

Разработчик КБ Приборостроения

Тип 100-мм стабилизированное в двух плоскостях полуавтоматическое орудие- пусковая установка 2А70

Калибр, мм 100

Выстрел с ракетой 9М117 (M1)... ЗУБК-10-З (ЗУБК23-3)

Боекомплект 8

Тип заряжания ручное

Углы наведения, град.:

- горизонтальный 360

- вертикальный от -5 до+16

Аппаратура управления:

Прицел-прибор наведения:

Тип 1К13 (1К13-2) с лазерным каналом

Дальность обнаружения и опознавания неподвижных и движущихся целей, м:

- в дневном режиме 5000

- в пассивном ночном режиме 800

- в активном ночном режиме 1200

Увеличение визирного канала, кратн.:

- дневого 8

- ночного 5,6

Поле зрения визирного канала, град.:

- днем 5

- ночью 6,75

Преобразователь напряжения 9С831

Тренажер:

Тип 9Ф618 и его модификации

Изготовитель ОАО "Тулаточмаш"

Пульт для проверки выстрела:

Тип 9В890 и его модификации

Изготовитель ОАО "Тулаточмаш"

1"Военный парад" июль-август 1997

2T.Szulc "Radzieckie przeciwpancerne pociski kierowane" cz. II - nTW 9/96

3"Тульские выстрелы" - "Красная звезда" от 28 февраля 1998 года

4В.В.Панов "Воооружение Сухопутных войск" - "Советская военная мощь", М: "Военный парад", 1999

5"Модернизация оекомпекта БМП-3" - "Военный Парад" июль-август 1999

6 BTR-90, стенд на выставке вооружений в Абу-Даби, 2001 г.

Выстрел ЗУБК10-1:

1 - управляемая ракета 9М117; 2 - гильза; 3 - вышибной заряд; 4 - электровоспламемитель 9X436; 5 - воспламенитель 9X295; 6 - поясок

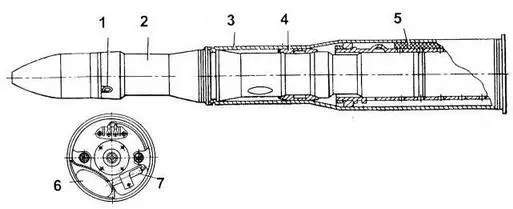

Выстрел ЗУБК 10-2:

1 - выключатель, 2 - ракета 9М117, 3 - гильза, 4 - -бугель, 5 - вышибной заряд 9X930, 6 - воспламенитель 9X295, 7 - электровоспламенитель 9x436
