Александр Карпенко - Ракетные танки

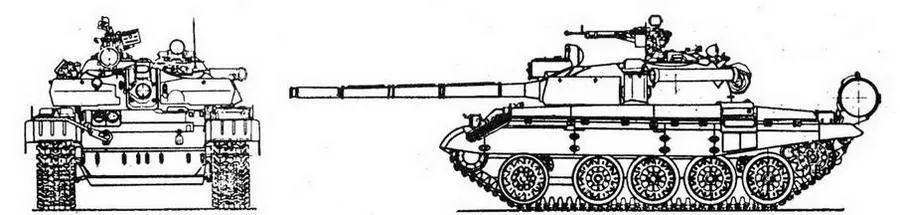

Средним танк Т-55М с КУВ "Бастион"

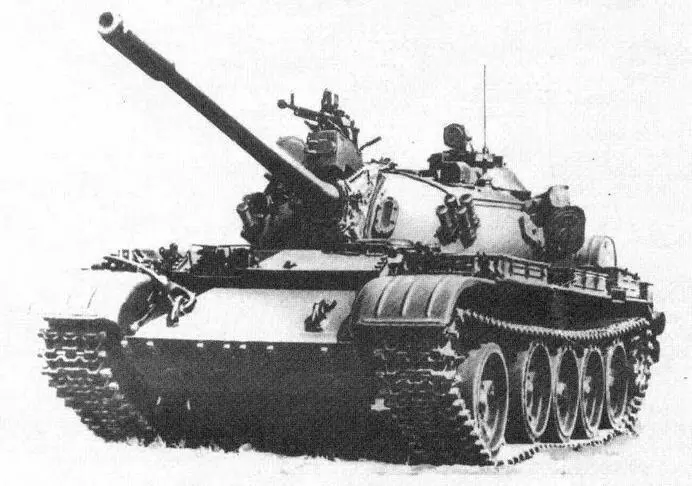

Средний танк Т-55А с КУВ "Бастион'

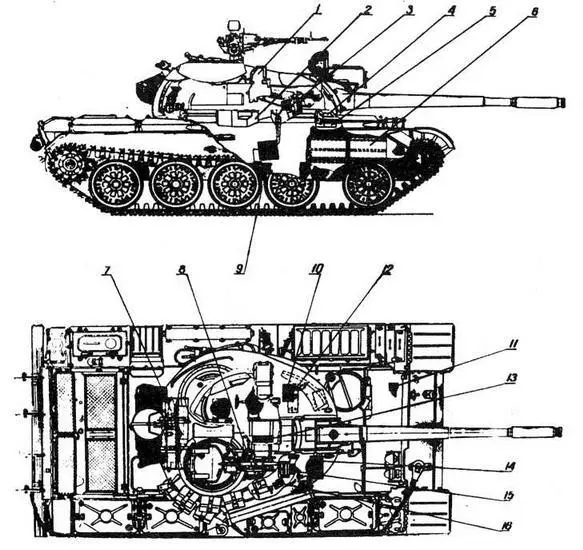

Танк Т-55, оснащенный комплексом управляемого вооружения:

1 - прицел -прибор наведения; 2 - БП лампы; 3 - пульт управления; 4 - жидкостный бачок ППН; 5 - блок контакторов; 6 - аккумулятоные батареи 12СТ-70 (70М); 7 - выстрел с управляемым снарядом; 8 - усилитель исполнительного механизма; 9 - ВКУ-330-4; 10 - коробка ПКТ; 11 - ПАГ-1Ф; 12- сумка с магазинами АК; 13 - противогаз; 14 - осветитель Л-4 (Л-2ГМ); 15 - призма; 16- стабилизатор тока Л-4

Состояние принят на вооружение Советской Армии в 1983 году

Разработчик Уральское КБТМ f

Изготовитель танкорем.з-ды МО

Производство модернизация)

Боевая масса танка с боекомплектом и

гусеницей с РМШ, т 42+1,5%

Сухой вес танка, т 39,41

Длина, мм:

- с пушкой вперед 9706

- корпуса 6630

Ширина, мм 3566

Высота, мм:

- по крышу башни 2286

- с зенитным пулеметом 3039

Дорожный просвет по днищу с противоминной защитой у первых подвесок с гусеницей РМШ, мм 397

Ср. уд. давление на грунт, кг/см 20,855 (

Двигатель:

- тип дизель В-55У)

- максимальная мощность, л.с 620

Удельная мощность, л.с./т 16,4

Максимальная скорость, км/ч 54

Запас хода, км 450

Преодолеваемые препятствия:

- подъем, град 32

- крен, град 30

- ров, м 2,85

- стенка, м 0,8

- брод, м 1,4(с ОГ1ВТ-5)

Бронирование, мм:

- лоб корпуса 30+120+100

- лоб башни 60+230+200

Ср-ва пост дымзавес 8 х 902Б,ТДА

Экипаж, чел 4

Вооружение:

Тип орудия 115-мм танковая пушка

У5-ТС с теплозащитным кожухом

Боекомплект, выстрелов 42 (включая

ракеты)

Комплекс управляемого вооружения:

- тип 9К116-1 "Шексна"

- разработчик КБП

- дальность стрельбы, м 100-4000

- тип ракеты 9М117

Пулеметы:

- тип зенитного один 12,7-мм

крупнокалиберный ДШК-М или "Утес"

- боекомплект, патронов 300

- тип спаренного с пушкой . 7,62 -мм ПКТ

- боекомплект, патронов 3000

Система управления огнем "Волна"

Прицел танковый шарнирный телескопический ТШСМ-41У со стабилизацией поля зрения в вертикальной плоскости

Прицел-прибор наведения .... 1К13 "Неман"

Дальномер квантовый танковый КДТ-2

"Пурпур" (1Д16) или КДТ-1-1

Стабилизатор вооружения двухплоскостной электрогидравлический "Метеор-М1"

Радиостанция Р-173

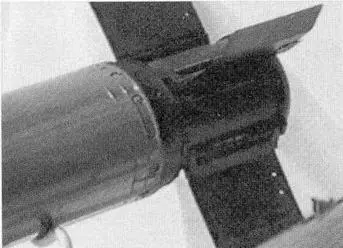

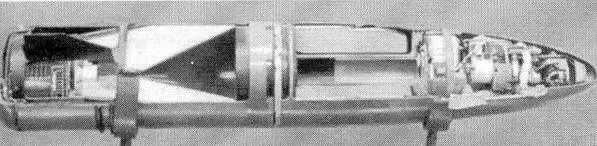

Ракета 9М117

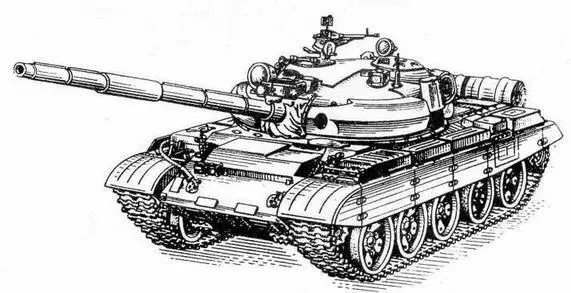

Средний танк Т-55АМВ с КУВ "Бастинон"

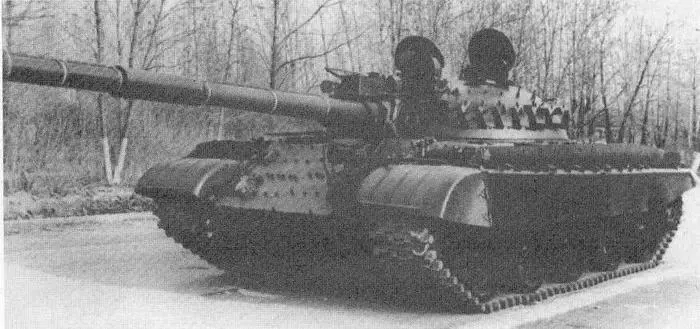

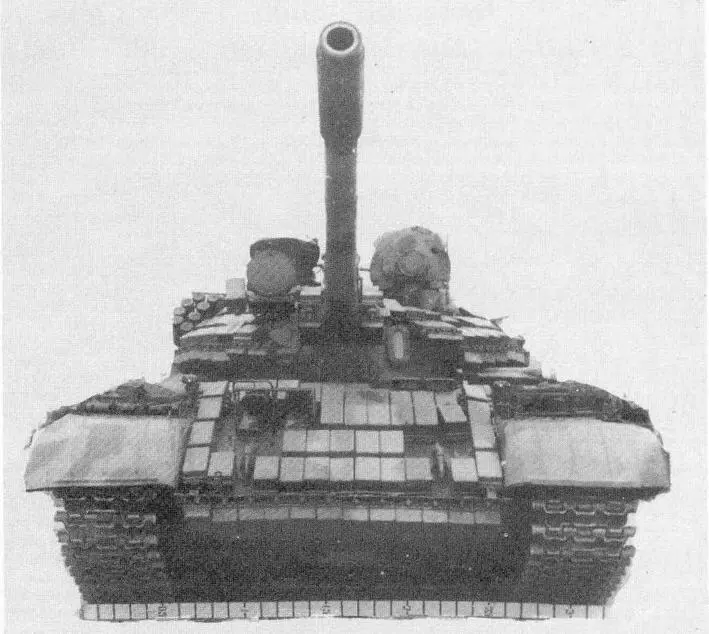

Средний танк Т-62М с КУВ "Шексна"

Средний танк Т-62МВ с КУВ "Шексна"

С ракетой 9М117 так же созданы комплекс "Басня-2" для боевой машины пехоты БМП-3. В состав комплекса входят: выстрел ЗУБК10-З с ракетой 9М117 (ЗУБК10М-З с ракетой 9М117М); прицел- прибор наведения 1К13-2 со встроенным лазерным каналом управления ракетой. БМП-3 так же оборудовалась баллистическим вычислителем 1В539 и лазерным дальномером 1Д14.

Появление на современных зарубежных танках динамической защиты потребовало от конструкторов КУВ разработки новых боевых частей. В КБ приборостроения был создан новый вариант ракеты 9М117М с тандемной кумулятивной боевой частью, которая позволяет преодолевать динамическую броню танков. Размещение дополнительного заряда увеличило длину ракеты на 22 мм и длину выстрела на 15 мм. В настоящее время ковровский Завод им. Дегтярева совместно с КБП ведет отработку модернизированных противотанковых ракет 9М117М для танковых пушек в 100, 105 и 115 мм[ 1"Военный парад" июль-август 1997]. Серийное производство снарядов 9М117М с тандемной кумулятивной боевой частью в настоящее время освоено так же на АК "Туламашзавод"[ 3М.Растопшин "Каковы наши танки сегодня?" - "Техника и вооружение" №7-1998].

В КБ приборостроения создана ракета 9М117М1 с увеличенной дальностью для танков Т-55М, AM (выстрел ЗУБК23-1), Т-62М (выстрел ЗУБК23-2) и БМП-3, -ЗМ - выстрел ЗУБК23-3. Новый боекомплект включает в себя управляемый выстрел (улучшенный) с ракетой 9М117М1 "Аркан" с увеличенной дальностью стрельбы и доработанную систему управления огнем. Ракета 9М117М1 имеет повышенную бронепробиваемость основной боевой части и возможность преодолевать динамическую защиту современных зарубежных танков.

В 2001 г. на выставке в Абу-Даби был продемонстрирован новый российский бронетранспортер БТР-90, вооруженный 100-мм пушкой, 30-мм автоматической пушкой и 7,62-мм пулеметом ПКТ. В состав боезапаса 100-мм орудия входит выстрел ЗУБК23-3 с управляемой ракетой[ 6"Каталог по бронетанковому вооружению", "Росвооружение"- 1997].

Основной танк Т-80У создавался в КБ Кировского завода (Генеральный конструктор Н.С.Попов) и ХКБМ им. А. А.Морозова (Генеральный конструктор И.Л.Протопопов) на базе опытных танков "объект 219А" и "объект 478" с середины 70-х годов с установкой встроенной динамической защиты и размещением ракетного комплекса "Рефлекс". Кировский завод создавал газотурбинный вариант танка, харьковское КБ - дизельный.

Разработка противотанковых комплексов "Рефлекс" и "Свирь" с ракетой 9М119 началась в КБ приборостроения с конца 80-х гг. для танков типа Т-80 и Т-72 соответственно. При разработке этих комплексов были использованы наработки по ракетному комплексу "Бастион" для танков типа Т-55. Совершенно новой была компоновка выстрела с раздельным заряжанием.

Комплекс 9К119 "Рефлекс" предназначен для повышения боевых характеристик танка Т-80 и поражает управляемой ракетой, выстреливаемой из ствола пушки, с места и с ходу современные танки, малоразмерные цели типа ДОТ, ДЗОТ, "танк в окопе", а также малоскоростные низколетящие вертолеты на дальностях до 5000 м.

В состав комплекса "Рефлекс" входят: выстрел раздельного заряжания ЗУБК14 с ракетой 9М119; блок автоматики 9С517; информационный блок 9С516 преобразователь напряжения 9С831. Выстрел ЗУБК14 разделен на две части: ракету 9М119 и метательное устройство 9X949. По габаритам он соответствует штатному 125-мм осколочно-фугасному выстрелу типа ЗВОФ26.

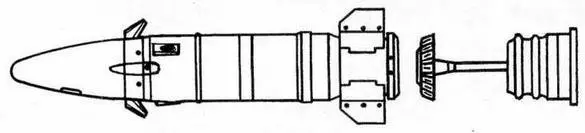

Выстрел с управляемой ракетой 9 МП9
