Основной танк Т-72Б ("объект 184") с танковым комплексом управляемого вооружения 9К120"Свирь"

Танк создан в Уральское КБТМ (главный конструктор В.Н.Венедиктов) на базе основного танка Т-72 А. Он отличается от последнего установкой комплекса управляемого вооружения "Свирь" с лазерным наведением и навесных контейнеров динамической защиты системы "Контакт", нового более мощного двигателя, улучшенного стабилизатора вооружения и внедрением других мероприятий.

Разработка комплекса "Свирь" с ракетой 9М119 началась в КБ приборостроения с конца 80-х гг. вместе с комплексом "Рефлекс" для танка Т-80У. Комплекс "Свирь" предназначен для повышения боевых характеристик танка Т-72 и поражает цель управляемой ракетой, выстреливаемой из ствола пушки, с места и с коротких остановок современные танки, оснащенные динамической защитой, малоразмерные цели типа ДОТ, ДЗОТ, "танк в окопе", а также малоскорстные низколетящие вертолеты на дальностях до 4000м.

В состав комплекса входят: выстрел ЗУБК14 с ракетой 9М119 (ЗУБК20 с ракетой 9М119М); прицел-прибор наведения 1К13 со встроенным лазерным каналом управления ракетой; преобразователь напряжения 9С831.

Для наведения управляемых ракет 9М119 на танке применен прицел-дальномер 1К13 "Неман", который предназначен для ведения наблюдения из танка, поиска, обнаружения цели ночью и днем, обеспечения прицельной стрельбы из орудия штатными снарядами и спаренного пулемета в ночных условиях, стрельбы из орудия управляемыми снарядами в дневное время.

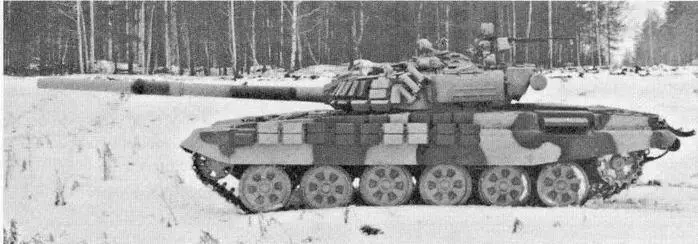

Основной танк Т-72Б с КУВ "Свирь"

Комплекс дает преимущества по дальности по сравнению с чисто пушечным танком в 2-2,5 раза, что может позволить танку Т-72Б (Т-72С) выиграть бой до входа в зону эффективного огня пушечного вооружения танков противника.

На рубеже 90-х гг. на основе анализа тенденций развития мирового танкостроения и результатов использования танков в ряде локальных конфликтов была разработана концепция последней модификации танка Т-72, направленная на повышение огневых возможностей поражения противника на максимально-предельных дальностях, а также обеспечение выживаемости танков на поле боя при воздействии на него противотанковых средств противника.

В конструкции танка Т-72Б эти вопросы решены на основе новых технических разработок российского танкостроения. Увеличение дальности поражения танков и других целей артиллерийскими выстрелами достигается существенным улучшением точностных характеристик танковой пушки за счет увеличения жесткости и уменьшения кривизны и разностенности ствола; повышением точностных параметров стабилизации пушки при стрельбе и введением в систему управления огнем аппаратуры, учитывающей отклонения условий стрельбы от нормальных, в том числе: направления и скорости ветра, барометрического давления и температуры воздуха, температуры заряда, износа канала ствола пушки, бокового крена танка и других факторов.

С целью обеспечения уверенного превосходства над всеми существующими танками по дальности поражения на танке Т-72Б применен комплекс управляемого по лучу лазера реактивного снаряда 9М119 с кумулятивной БЧ, запускаемого через ствол орудия - пусковой установки и обеспечивающего вероятность попадания до 0,8 при стрельбе на дальность 4 км. Наличие этого комплекса обеспечивает танку Т-72Б возможность поражать танки противника на таких дальностях, которые находятся вне зоны эффективной досягаемости орудий зарубежных танков.

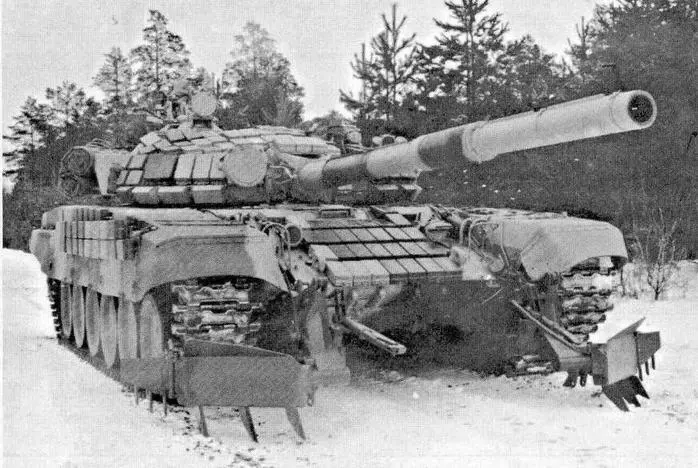

В отличие от Т-72А на танке Т-72Б был повышен уровень противорадиационной защиты за счет применения подбоя и надбоя, системы коллективной защиты и локальной защиты членов экипажа. Машина оборудована системой защиты от напалма, на ней установлено быстродействующее противопожарное оборудование ЗЭ13 "Иней". Танк Т-72Б, как и все танки типа Т-72, оснащен оборудованием для самоокапывания и устройством для навешивания минного трала КМТ-6. Для запуска двигателя зимой на танке предусмотрена система подогрева.

Танк Т-72Б оснащен оборудованием для подводного вождения, позволяющим преодолевать водные преграды глубиной до 5 м и шириной до 1000 м, без подготовки брод глубиной до 1,2 м и с 10-минутной подготовкой до 1,8 м.

Средства внешней связи обеспечивают связь на месте и при движении на дальности до 20 км.

В 1988 г. машина была модернизирована. На танке установили встроенную динамическую защиту. На базе танка разработан экспортный вариант Т-72С. Один из образцов танка Т-72 в 1987 г. приобретен США и проходил испытания на полигоне фирмы "Крайслер".

Состояние на вооружении с 1985 г.,

серия с 1983 года 1

Разработчик КБ Приборостроения

Изготовитель ракеты ГП "Завод им. Дегтярева" 1

Код НАТО АТ-11 Sniper

Тип комплекса противотанковый

Танк-носитель Т-72Б,Т-72С

Тип ракеты 9М119(9М119М)

Дальность стрельбы, м 100-4000

Максимальная скорость полета, м/с 800

Средняя скорость полета, м/с 350-400 2

Время полета на максим, дальности, с .. 11,7-12

Бронепробиваемость, мм 700-800

Вероятность попадания 0,8

Боевая часть:

- ракета 9М119М) .. тандемная кумулятивная

- ракета 9М119 кумулятивная

Система управления:

- тип . ....полуавтоматическая по лазерному лучу, помехозащищенная

- органы управления аэродинамические рули

- рулевой привод воздушно-динамический закрытого типа

Тип старта . из танковой пушки вышибным зарядом

Длина собранной ракеты, мм 695

Размах крыльев, мм 295 2

Макс, диаметр корпуса, мм 125

Стартовый вес, кг 16,5(17,2)

Тип выстрела ЗУБК14 (ЗУБК20)

Тип метательного устройства 9X949

Вес выстрела, кг 23,3(23,4-24,3)

Двигатель РДТТ

Аппаратура управления:

Прицел- прибор наведения 1К13-49 с лазерным каналом

Преобразователь напряжения 9С831

Пусковая установка:

Тип 125-мм стабилизированная в двух плоскостях пушка 2А46М

Разработчик КБ Уралмашзавода

Изготовитель Пермский машзавод

Калибр, мм 125

Тип заряжания автоматическое

Углы наведения, град.:

- горизонтальный 360

- вертикальный от -5 до +16

Способ ведения стрельбы с места и с коротких остановок
