Александр Карпенко - Ракетные танки

Сухой вес, т 43

Длина, мм:

- с пушкой вперед 9554 6(9664)

- корпуса 7012 (7085)

Ширина, мм 3589

Высота по крышу башни, мм ... 221 5(228 5)

Клиренс, мм 450 (515)

Ср. уд. давление на грунт, кг/см 20,92 6

Площадь проекции, м 2:

- лобовой 6 3

- бортовой 12,0 3

Двигатель:

- тип... газотурб. ГТД-1000ТФ или ГТД-1250 (дизель 6ТД)

- разработчик ... НПО им. Климова (ХКБМ)

- изготовитель Калужский

моторостроительный завод

- максимальная мощность, л.с. ..1100 или 1250 (1000)

Электотурбогенератор ГТА-18А 6

Запас топлива, л 1090+680 (740+560)

Удельная мощность, л.с./т 23,9 (21,7)

Максимальная скорость, км/ч 70 6(60)

Запас хода, км:

- на основных баках 335 6

- на дополнительных баках 440 6 (560)

Преодолеваемые препятствия:

- подъем, град 32°

- крен,град 27

- ров, м 2,85 6

- стенка, м 1,0 6

- брод, м 1,8 (с ОПВТ -5) 6

Бронирование противоснарядное, комбинированное с встроенной динамической защитой "Контакт"

С-ва. постан. дымзавес ТДА,8х902Б

Экипаж, чел З 6

Вооружение:

Тип орудия 125-мм пушка 2А46М-1

- боекомплект, выстрелов 45 из них 28 в автомате заряжания 6

Комплекс управляемого вооружения .... 9К119 6

- разработчик КБП

- тип ракет 9М119 6

- дальность стрельбы, м 100-5000

- система наведения по лучу лазера

Зенитный пулемет 12,7-мм НСВ

- боекомплект, патронов 450

Спаренный пулемет 7,62-мм ПКТ

- боекомплект, патронов 1250

Система управлен. оружием 1А45 "Иртыш"

Прицел-прибор наведения 1Г46

Ночной прицел ТПН-4 "Буран-ПА" 4

- разработчик Красногорский завод им. С.А.Зверева

- изготовитель РОМЗ 4

Ночной прибор командира .. ТКН-4С "Агат-С" 4

- изготовитель РОМЗ 4

Стабилизатор вооружения электромеханический 2Э42 6

Баллистич. вычислитель электронный 6

Радиостанция Р-173

Радиоприемник Р-173П

1"Военный парад" июль-август 1997

2T.Szulc "Radzieckie przeciwpancerne pociski kierowane" cz. II - nTW 9/96

3М.Растопшин "Каковы наши танки сегодня?" - "Техника и вооружение" №7-1998

4"Приборы ночного видения из Ростова Великого" - "Военный парад", ноябрь-декабрь 1997

5В.Ильин "Основной танк Т-80" - " Техника и вооружение" №2-1998

6"Каталог по бронетанковому вооружению", "Росвооружение"- 1997

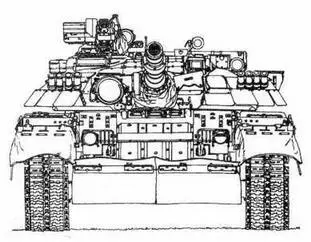

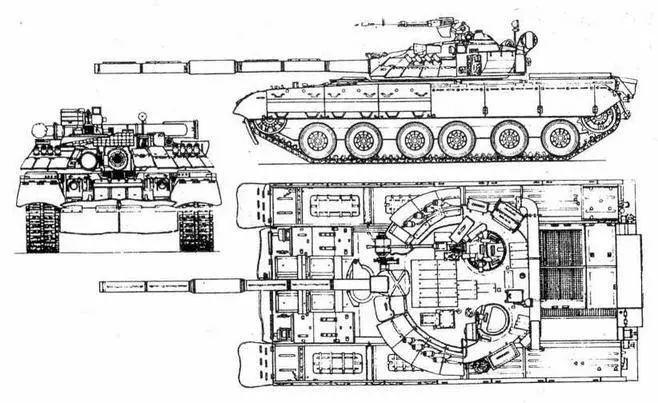

Основной танк Т-80У

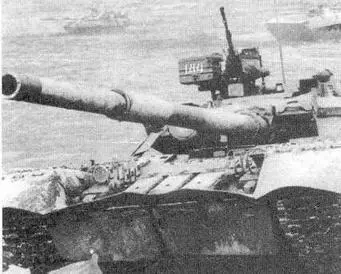

Основной танк Т-80У (Т-80УД) с двигателем 6ТД

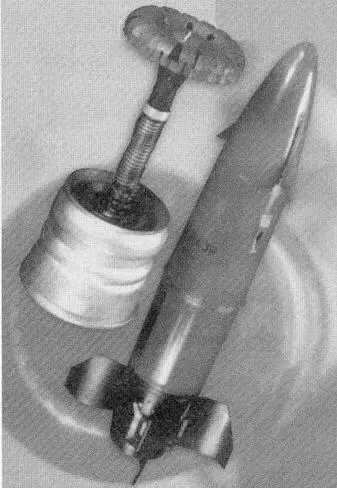

Выстрел 8УБК14 с управляемой ракетой 9М119

В дальнейшем Т-84 предполагается оснащать более совершенным дизельным двигателем 6ТД-3 мощностью 1500 л.с.

Для танка Т-84 создается украинская 125-мм пушка КБА-3, предназначенная для замены российской 2А46М1. Орудие создается киевским НПО "Большевик" и сумским предприятием "Гидропривод".

Белорусские предприятия предлагают установить на танк Т-84 ночной тепловизионный прицел "Лань".

В начале 1999 г. танки Т-84 участвовали в тендере для греческих вооруженных сил. По результатам этих испытаний танк был доработан, получил обозначение Т-84У.

На этом танке установлена новая динамическая защита с более высокими характеристиками, изменена лобовая деталь корпуса. На Т-84У применены гусеницы с башмаками, адаптированными для асфальта (в зависимости от варианта исполнения - съемные или несъемные), из полимерного материала.

На базе танка Т-84 создана бронированная ремонтно-эвакуационная машина БРЭМ-84.

На международной выставке вооружений IDEX 2001 украинские конструкторы из харьковского КБМ им. А.А.Морозова представили боевую машину пехоты, изготовленную на базе основного Т-84. В свое время подобная боевая машина была создана в Израиле, это был танк "Меркава".

Новая украинская машина для выхода десанта имеет в задней части специальный закрытый люками проход. Десант составляет пять человек, еще три человека - экипаж танка. В основном вооружение танка сохранено, несколько уменьшен боезапас 125-мм пушки - с 42 до 30 выстрелов.

Для поражения современных зарубежных танков с динамической защитой в КБ приборостроения для КУВ "Рефлекс" и "Свирь" был создан новый вариант ракеты 9М119М "Инвар" с тандемной кумулятивной боевой частью, которая позволяет преодолевать динамическую броню танков. Габариты ракеты и выстрела не изменились.

В состав комплекса входят: выстрел ЗУБК20 с ракетой 9МП9М (ЗУБК14 с ракетой 9М119); блок автоматики 9С517; информационный блок 9С516 преобразователь напряжения 9С831. Для стрельбы при задымлении поля боя применяется способ стрельбы с превышением траектории.

Выстрел ЗУБК20 с управляемой ракетой 9М119М раздельного заряжания предназначен для поражения объектов бронетанковой техники, в том числе, оснащенных динамической защитой, малоразмерных целей типа ДОТ, ДЗОТ, низколетящих малоскоростных атакующих воздушных целей и целей, находящихся на водной поверхности. Система управления - полуавтоматическая, помехозащищенная, по лучу лазера. Запуск выстрела ЗУБК20 производится из гладкоствольных пушек типа 2А46 комплекса 9К119 танков Т-72С, Т-80У, Т-90С, как с места, так и при движении танка. Интервал температур эксплуатации от +50° С до - 50° С. Выстрел является эффективным оружием в условиях оптической видимости целей при любых погодных условиях, а также в условиях сухого и влажного тропического климата.

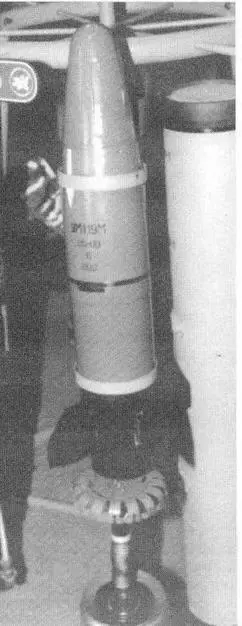

Выстрел ЗУБК20 с управляемой ракетой 9М119М

Разработчик КБ Приборостроения

Изготовитель ’’Завод им. Дегтярева" 1

Код НАТО АТ-11 Sniper

Тип комплекса противотанковый

Танк-носитель Т-80У,Т~80УД, Т-80УМ,Т-90С

Состояние на вооружении с 1989 года 6, серия с 1993 года

Тип ракеты 9М119М 6

Дальность стрельбы, м 1 00-5000 4

Средняя скорость полета, м/с 350-400 2

Время полета на максимальную

дальность, с 17,6 4

Боевая часть тандемная кумулятивная 9М136М 3

Длина собранной ракеты, мм 695

Размах крыльев, мм 295 2

Макс, диаметр корпуса, мм 125

Стартовый вес, кг 17,2 4

Тип выстрела ЗУБК20
