Александр Карпенко - Ракетные танки

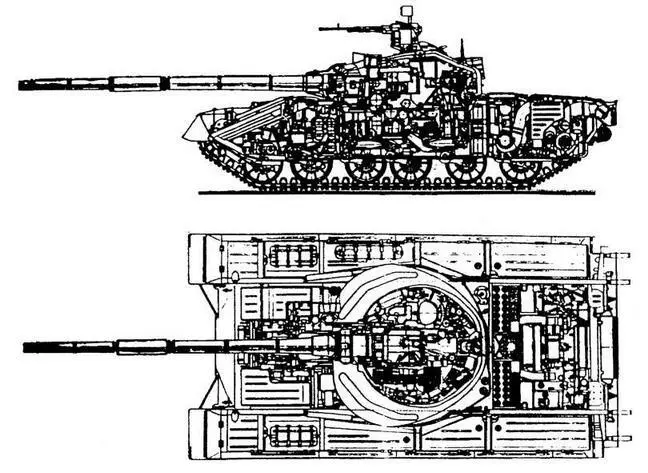

Основной танк Т-80У с КУВ "Рефлекс"

Установка прицела-дальномера прибора наведения 1Г46

Ракета 9М119 имеет твердотопливный двигатель с передним расположением двух косонаправленных сопел, который размещен в центральной части. Кумулятивная боевая часть размещена в задней части ракеты. Рулевые приводы с аэродинамическими рулями размещаются в передней части ракеты, основная часть аппаратуры управления - в хвостовой. Ракета оснащена пятиугольными серповидными складными крыльями, они установлены в хвосте ракеты. Для стрельбы при задымлении поля боя применяется способ стрельбы с превышением траектории.

Отработка новой системы управления оружием "Иртыш" и комплекса управляемого вооружения "Рефлекс" производилась на опытном танке "объект 219В", вариант танка Т-80Б. Испытания КУВ "Рефлекс" были завершены в 1985 году. После успешных испытаний эти системы устанавливались на газотурбинном и дизельном вариантах танка Т-80У (объект 219АС) и Т-80УД ("объект 478Б"). КУВ "Рефлекс" размещается так же на основном танке Т-90С. Кроме танков ракета 9М119 применена в комплексе "Разрыв" для 125-мм буксируемых противотанковых пушек 2А45М "Спрут-Б".

Опытная партия из 20 танков Т-80У ("объект 219АС") была выпущена в 1983 г., 9 из них были переданы на войсковые испытания 5. Установочная партия машин "объект 487Б" была выпущена в конце 1985 г., в следующем году была выпущена небольшая партия танка Т-80УД. Серия началась с 1987 г. В 1988 г. танк Т-80УД был модернизирован. На нем установили встроенную динамическую защиту, доработали систему вождения. В начале 90-х гг. танк готовился к принятию на вооружение Советской Армии под индексом - Т-84. В дальнейшем обозначение Т-84 получил следующий вариант украинской модернизации танка Т-80УД. За время серийного производства для Вооруженных Сил Советского Союза было выпущено 800 танков Т-80УД. После распада СССР было произведено еще около 50 танков.

Комплекс "Рефлекс" дает преимущества по дальности по сравнению с чисто пушечным танком в 2-2,5 раза, что позволяет Т-80 выиграть бой до входа в зону эффективного огня пушечного вооружения танков противника.

Танки Т-80У и Т-80УД оборудованы встроенным устройством самоокапывания и предусмотрена возможность установки съемного колейного минного трала.

В 1990 г. Т-80У был оснащен новым газотурбинным двигателем ГТД-1250 мощностью 1250 л.с., удельная мощность возросла до 27,2 л.с./т.

В соответствии с Решением Комиссии СМ по военно- промышленным вопросам от 21 января 1977 г. для модернизированных танков началась разработка более мощного дизеля 6ТД-2 мощностью 1200 л.с. С 1983 г. начались испытания двигателя на опытных танках, в 1992 году началось его серийное производство. Двигатели 6ТД-2 устанавливаются на модернизированные танки Т-80УД и Т-84.

Один танк Т-80У вместе с ЗРС "Тунгуска" в октябре 1992 г. Государственной компанией "Спецвнештехника" был продан Великобритании через австрийскую фирму "Абиндер Инк" по цене в 10,7 миллионов долларов.

Впервые танк Т-80У демонстрировался за рубежом на выставке вооружений в Абу-Даби в 1993 г., где во время демонстрации танк пролетел по воздуху 13 метров. Танки Т-80У поставлены на греческую часть Кипра в количестве 41 экземпляра, где впервые они были показаны на параде в октябре 1996 г.

На базе танка Т-80У создано высокозащищенное транспортное средство "Ладога" для работы в чрезвычайных ситуациях и ликвидации последствий аварий и катастроф.

С октября 1996 г. Украина начала поставки танков Т-80УД ("объект 478БЭ", вариант танка с новыми конструктивными элементами от танка Т-84, включая сварную башню новой конструкции) в Пакистан, общий объем контракта включает 320 машин. До июня 1997 г. было поставлено 50 танков.

В настоящее время танк Т-80УД имеет улучшенную броневую защиту, усовершенствованный комплекс управления огнем, может работать при -40 до +55 град. С.

На базе танка Т-80УД созданы: командирский танк Т-80УДК; опытный "объект 478Д" с ночным прибором наблюдения ТПН- 4 "Буран-Э" и системой стрельбы осколочно-фугасными снарядами "Айнет", подрывающей их в заданной точке; опытные "объекты 478БК" ("Береза-Катанная") со сварной башней, изготовлено три машины; опытные танки - объекты "478ДУ" и "478ДУ2" с различными типами ходовой части (со стальными и обрезиненными катками)[ 4"Приборы ночного видения из Ростова Великого" - "Военный парад", ноябрь-декабрь 1997].

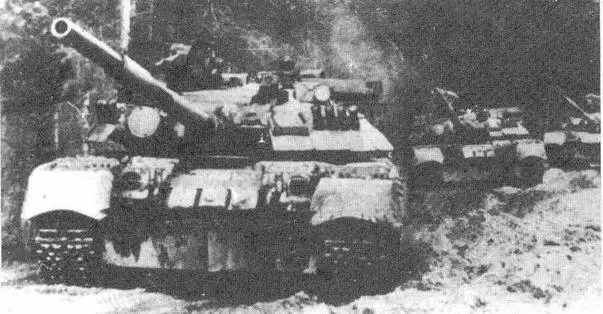

Опытный танк "объект 219В"

Состояние на вооружении с 1985 г.,

серия с 1983 года1 Разработчик КБ Приборостроения

Изготовитель ракеты "Завод им. Дегтярева" 1

Код НАТО АТ-11 Sniper

Тип комплекса противотанковый

Танк-носитель Т-80УД-80УД, Т-80УМ/Т-90С

Тип ракеты.... 9М119 "Инвар" 2(ТКБ-695)

Дальность стрельбы, м:

- по наземным целям 400-5000

- по воздушным целям до 5300

Максимальная скорость полета, м/с 800

Средняя скорость полета, м/с 350-400 2

Время полета на максимальную

дальность, с 16

Бронепробиваемость, мм до 700-800 2 3

Вероятность попадания 0,7-0,8

Боевая часть (ракета 9М119) кумулятивная 9М1363

Система управления:

- тип полуавтоматическая по лазерному лучу, помехозащищенная

- органы управления аэродинамические рули

- рулевой привод воздушно-динамический закрытого типа

Тип старта из танковой пушки вышибным зарядом

Длина собранной ракеты, мм 695

Размах крыльев, мм 295 2

Макс, диаметр корпуса, мм 125

Стартовый вес, кг 16,5

Тип выстрела ЗУБК14

Тип метательного устройства 9X949

- длина, мм 385

- вес, кг 6,8

Вес выстрела, кг 23,3

Маршевый двигатель:

- тип РДТТ

- число сопел 2

Аппаратура управления:

Прицел-прибор наведения 1Г46 с лазерным каналом

Блок автоматики 9С 517

Преобразователь напряжения 9С831

Информационный блок 9С516

Пусковая установка:

Тип 125-мм стабилизированная в двух

плоскостях пушка 2А46М1

Разработчик КБ Уралмашзавода

Изготовитель Пермский машзавод

Калибр, мм 125

Тип заряжания автоматическое

Углы наведения, град.:

- горизонтальный 360

-вертикальный от -5 до +16

Способ ведения стрельбы.... с места и с хода

Тренажер:

Тип 9Ф68 и 9Ф68М

Изготовитель О АО "Тулаточмаш"

Состояние принят на вооружение

27 ноября 1984 году (в 1987 г.) Разработчик КБ-3 ЛКЗ (ХКБМ им. А.А.Морозова)

Изготовитель ЛКЗ и ОЗТМ (ХЗТМ)

Производство серия с 1985 года

Боевая масса, т 46,0 6
