В конце октября 1927 года между Техупром и ЦАГИ был подписан договор на постройку торпедного катера ГАНТ-4 с окончанием работ к 1 августа 1928 года. На все про все давалось менее года — жесткий срок.

Отдел АГОС приступил к работе «без раскачки». В начале ноября в новом корпусе АГОС по заранее подготовленному плану начали изготавливать шпангоуты и стрингеры.

Инженерно-технический состав, занимавшийся работами по ГАНТ-4, состоял из главного конструктора А. Н. Туполева, начальника группы Н. С. Некрасова, эскизного проектировщика Б. М. Кондорского, старших инженеров Ю. А. Бакши, М. Н. Петрова, Н. И. Подключникова, СД.Черниховского и Д. А. Ромейко-Гурко, инженера начальника производства Н. И. Петрова, инженеров Т. П. Сапрыкина, Г. М. Наумова и техника Н. В. Лысенко.

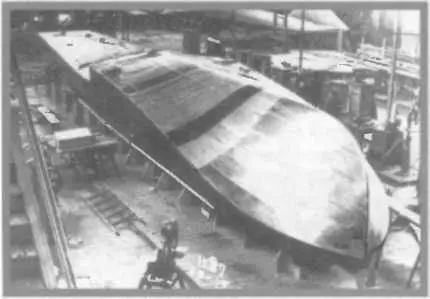

Обшивка днища Г-4

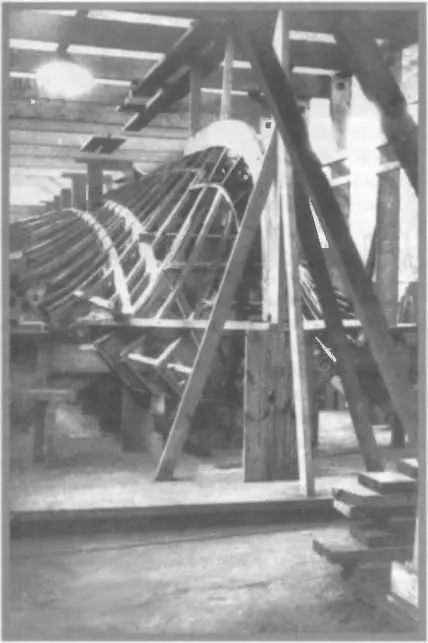

Сборка каркаса ТК Г-4 в стапеле. АГОС. 1927 г.

В ЦАГИ сразу же были приняты меры по устранению недостатков, обнаруженных при испытаниях «Первенца». Одним из них было заливание рубки при волнении в три балла. По воспоминаниям Туполева при такой волне все быстро промокали «до нитки». Кроме того, вода, непрерывно стекавшая по смотровому козырьку, мешала командиру вести катер. Поэтому-то Техупр и просил ускорить строительство гидроканала.

Сложное техническое сооружение — канал и сопутствующая ему гидролаборатория — разрабатывалось под руководством Туполева. Строительство канала, входившего в структуру АГОС, было начато в 1925 году.

По проекту канал имел длину 205 м, ширину 12 м и глубину 6,5 м. Над водной гладью канала передвигалась шеститонная электротележка, выполненная в виде ферменного мостового крана. Опорами ей служили четыре колеса, передвигавшиеся по рельсам, проложенным вдоль канала.

Пробег тележки состоял из трех этапов. Сначала тележка разгонялась до необходимой скорости (максимальная равнялась 54 км/ч), затем проводился эксперимент с последующим торможением. Обратный ход тележки был холостым.

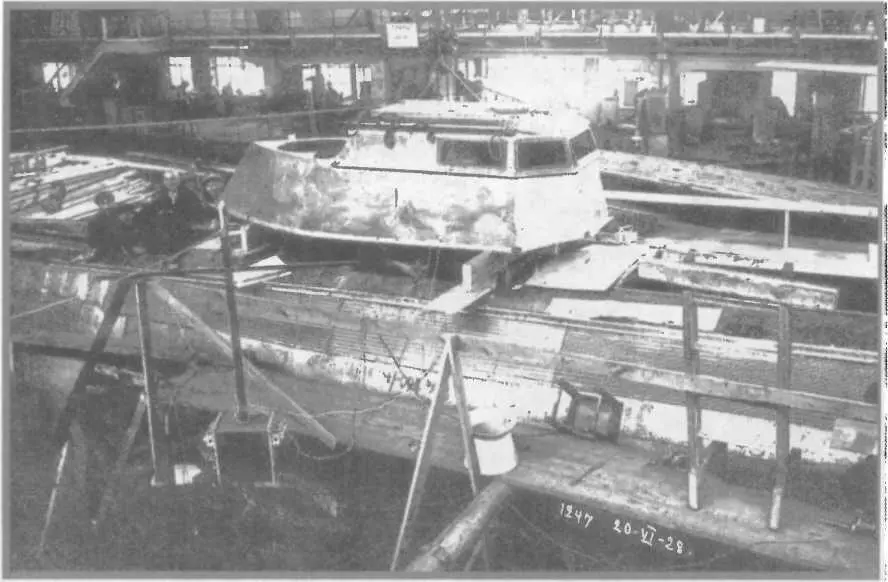

Установка рубки на Г-4

В боковых стенках канала, ниже уровня воды, были предусмотрены иллюминаторы. Они позволяли либо вести визуальное наблюдение за экспериментом, либо проводить его киносъемку.

Одно из требований к строителям состояло в том, чтобы по всей длине канала расстояние между рабочей платформой тележки и зеркалом воды было постоянным — на точность эксперимента влияла выпуклость водной поверхности. Рельсы пришлось изготовить с необходимой кривизной.

В связи с тем, что торец канала близко подходил к Немецкой улице, пришлось решать задачу виброзащиты огромного водяного бассейна от вредных внешних воздействий. Они возникали от проезжавших трамваев и ломовых телег, громыхавших по булыжной мостовой.

Проблему решили, оградив бетонную ванну со всех сторон песчаной подушкой. Строительство канала шло медленно. Объяснялось это тем, что весь громадный объем земляных и бетонных работ приходилось делать вручную.

Канал вступил в строй только 28 апреля 1930 года. Поэтому обводы корпуса ГАНТ-4, также как и ГАНТ-3, создавались лишь на основе теоретических расчетов. Закупка оборудования для оснащения гидролаборатории была поручена Туполеву. Для этого с ноября 1927 года по февраль 1928 года он посетил Германию, Австрию и Италию.

А. Н. Туполев. 20-е гг. XX века

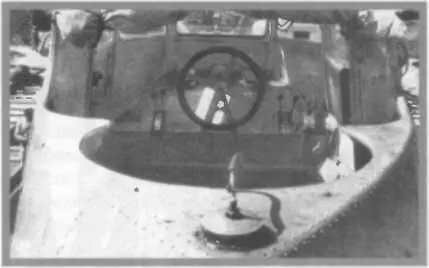

Общий вид командирской рубки ТК Г-4

Вопрос с коррозией был наиболее сложным. Применявшиеся защитные покрытия из-за мелких трещин, возникавших при эксплуатации, не оберегали дюраль от морской воды. Туполев по просьбе технического совета при Авиатресте организовал в ЦАГИ научно-исследовательскую работу для нахождения способов борьбы с коррозией.

Через Морфлот для ЦАГИ выписали черноморскую воду. Отдельные детали и узлы получили различные по времени «морские ванны», после чего прошли тщательные лабораторные исследования. Изготавливались и испытывались дюралевые заклепки с различным содержанием меди, выяснялось влияние нагартовки. Изучался и зарубежный опыт: немецкий способ покрытия деталей лаком, английский — анодирования, канадский — плакирования.

В результате исследований пришли к выводу, что антикоррозионную защиту надо проводить для каждого элемента в отдельности, до сборки. При этом следовало разработать технологию сборки так, чтобы в ее процессе антикоррозионная защита не нарушалась.

Работы по проектированию катера шли настолько успешно, что в декабре 1927 года ЦАГИ направил в Главмортехупр проект договора, по которому он дополнительно к прежнему договору о постройке опытного ГАНТ-4 брал на себя еще и организационно-технические обязанности по обеспечению серийного производства торпедного катера.

С этим договором произошла курьезная история. Коллектив цаговских корабелов работал с таким рвением, совершенно не обращая внимания на то, подписаны или не подписаны те или иные документы, что к 14 февраля 1928 года выпустил конструктивные чертежи! Договор же Главмортехупр подписало лишь в конце марта.

Эта парадоксальная ситуация (работа выполнена до заключения договора) дала возможность А. Н. Туполеву просить у НТО ВСНХ разрешение на поощрение работников. Обычно такие просьбы Андрея Николаевича удовлетворялись, хотя в данном случае этому нет документального подтверждения.

Несколько слов о серийной постройке катера Г-4. Впервые вопрос о будущей серийной постройке обсуждался между Техупром и ЦАГИ в конце 1925 года. В феврале 1926 года ГУМП высказалось за то, чтобы «…Постройка глиссеров, как изделий судостроительной промышленности, производилась Судотрестом. Авиазаводам должна быть передана постройка их двигателей, т. к. на глиссерах будут устанавливаться двигатели авиационного типа…». Но окончательного решения принять сразу же не смогло.

Была и другая точка зрения. 15 марта 1927 года у Намортехупра Н. И. Власьева состоялось совещание по вопросам глиссеростроения на заводах Авиатреста. Среди присутствовавших для нас наибольший интерес представляют два лица: выступавший от Авиатреста главный инженер по самолетостроению А. Р. Рубенчик и помощник директора ЦАГИ А. Н. Туполев.

Во время оживленной двухчасовой дискуссии Намортехупр изложил позицию УВМС, считающего целесообразным серийное глиссеростроение (так тогда говорили) организовать на заводах Авиатреста. Его доводы сводились к тому, что авиазаводы знакомы с методами обработки дюраля, чего совсем не знают на заводах Судотреста; двигатели и навигационные приборы, устанавливаемые на глиссерах, также хорошо знакомы Авиатресту по самолетостроению; близость ЦАГИ и Техупра к заводам поможет идейно и конструктивно руководить постройкой первой серии. Да и мобилизационные соображения — авиазаводы расположены в центре страны — подтверждали правильность такого решения.
