Лев Гумилевский - Густав Лаваль

Всецело подтверждая на практике справедливость марксова положения об экономической обусловленности появления всякого изобретения, эту задачу решили одновременно, но совершенно независимо друг от друга и совершенно различными методами, в Англии — Чарльз Парсонс и в Швеции — Густав де Лаваль. И совершенно так же, утверждая марксово положение о том, что всякий научный труд, всякое открытие и изобретение являются общим трудом и очень мало принадлежат тому или иному отдельному лицу, — паровые турбины являются результатом предварительной работы многих лиц, живших в разные времена и в разных странах. Если же история современного турбостроения открывается биографией Лаваля, то лишь благодаря тому, что его гениальной находчивости обязано турбостроение разрешением труднейших технических задач.

Впоследствии, вспоминая о клостерском периоде своей жизни и преследовавших его в это время идеях, Лаваль писал в одной из своих записных книжек:

«Я был всецело проникнут истиной: большие скорости — вот истинный дар богов! Я уже в 1876 году мечтал об успешном применении пара, направленного непосредственно на колесо для получения механической работы. Это было смелое предприятие. В те времена употреблялись лишь малые скорости. Скорости, позднее достигнутые в сепараторе, в то время казались невероятными, а в современных учебниках писалось о паре: жаль, что плотность пара так мала, что не допускает даже мысли о применении его на колесе для создания энергии… И все-таки мне удалось осуществить мои смелые мечты».

В этом признании, свидетельствующем, что Лаваль отдавал себе полный отчет в том, какое значение может иметь смутная идея, родившаяся в его сознании в Клостере во время неудачного опыта с пескоструйным аппаратом, нет ничего преувеличенного.

Следует напомнить, что в то время, когда идея паровой турбины впервые возникла у Лаваля, не было еще произведено достаточной подготовительной работы. Правда, паровая турбина, как мы уже видели, являлась древнейшим тепловым двигателем, существовавшим еще задолго до появления паровой машины, но, несмотря на массу проектов, возникавших в течение многих лет, никому еще не удавалось эту паровую турбину превратить в практически применяемый двигатель.

Только большая научная подготовка, настойчивость и неоспоримый изобретательский талант могли помочь Лавалю поставить на службу человечеству неслыханные дотоле большие скорости, даваемые паровой турбиной.

Первые работы Лаваля в области паровой турбины имели своей непосредственной целью создать простой и дешевый двигатель для сепаратора.

Для приведения во вращательное движение оси сепаратора с большим числом оборотов требовались специальные механизмы или же специальные двигатели. В ручном сепараторе Лаваля применялась зубчатая и червячная передача от рукоятки, делающей 40 оборотов в минуту, к шпинделю, делавшему 7 тысяч оборотов за то же время. В механических сепараторах, работавших от конного привода или от паровой машины, эта передача делалась ременной к промежуточному шкиву на горизонтальной оси, а от него уже шла канатная передача к шкиву на шпинделе.

Лаваль очень хорошо помнил, какую мускульную силу нужно было затрачивать ему и Зундбергу для приведения в действие сепаратора в те времена, когда на Регеринсгатане толпились любопытные, которым Лаваль должен был, обливаясь потом, демонстрировать свою машину.

Чтобы избавиться от сложной и неудобной передачи, требовавшей дополнительной механической энергии, Лаваль с самого начала пришел к мысли вращать шпиндель сепаратора с помощью реактивного турбинного колеса, являющегося не чем иным, как «эолипилом» Герона Александрийского.

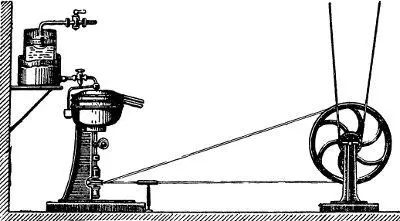

Передачи Лаваля для увеличения числа оборотов сепаратора

В самом начале 1883 года Лаваль построил такой первый турбинный сепаратор. Английский патент, взятый им 2 апреля 1883 года, означенный № 1622, на турбину, «работающую паром или водой», и был первым патентом Лаваля в той области техники, которая принесла ему мировую известность.

Эта турбина представляла собой С-образное колесо, состоящее из двух изогнутых труб. Колесо было насажено непосредственно на оси сепаратора. Свежий пар, давлением не менее четырех атмосфер, выходил из этих изогнутых трубок и реактивным действием выходящей струи приводил в движение колесо.

Лаваль не придавал слишком большого значения этой своей работе и, демонстрируя турбинный сепаратор друзьям, заметил:

— Достоинство этой турбины — ее простота… Я думаю, что она поможет распространению наших машин, так как установка парового котла для нее легко может быть осуществлена даже в небольшом хозяйстве.

Вслед затем на рынок было выпущено несколько подобных турбинных сепараторов, однако они не получили распространения. Вопреки предположениям изобретателя, сепараторы эти оказались совсем неэкономичными: турбина расходовала слишком много пара. В то же время изготовление турбинных колес при тогдашнем состоянии машиностроительной техники обходилось очень дорого, и они были далеки от совершенства.

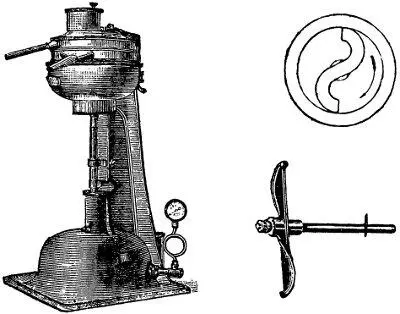

Турбинный сепаратор Лаваля и турбинное колесо

Впрочем, впоследствии подобные турбинные сепараторы в несколько усовершенствованном виде вновь начали строиться и получили распространение, так как удалось значительно понизить расход пара их турбинами.

Но кроме сепаратора, во всяком случае, эта первая турбина Лаваля нигде не применялась.

Раз занявшись турбиной, Лаваль все-таки хотел довести конструкцию турбинного сепаратора до совершенства, обеспечивающего таким сепараторам практическое применение. Неудача с первой турбиной к тому же затрагивала его самолюбие, и ему хотелось оправдать веру друзей в его конструкторский талант.

Продолжая разрабатывать конструкцию, он в 1886 году построил второй турбинный сепаратор с тем же реактивным колесом. Колесо состояло на этот раз из прямых каналов, снабженных конусообразными выходными насадками, с подводом пара через полую ось. Но и эта турбина, в принципе ничем не отличавшаяся от первой, также не помогла распространению турбинных сепараторов.

Однако в дальнейшем эти конические насадки сыграли решительную роль в истории создания турбины.

Дело в том, что эти насадки, как это заметил Лаваль при первых же опытах с ними, представляли собой замечательный аппарат для более совершенного использования кинетической энергии пара. Пар, под влиянием разности давлений в начале и конце этих насадок, проходя через них, получал ускорение вследствие перехода потенциальной энергии пара в его кинетическую энергию, живую «ветровую» силу.
