Управление главного конструктора АВТОВАЗ (коллектив авторов) - Высокой мысли пламень (Часть вторая)

Велись разговоры о двух потоках проектирования, но никто не представлял, как изготавливать прототипы по двум потокам, если цех 91 задыхался от обилия прототипов 2108 с жёсткими сроками их сдачи, диктовавшимися условиями контракта с «Порше».

Необходимо было срочно найти решение. В отделе проектирования кузовов (ОПК) было сформировано бюро спец. кузовов (нач. В. Саблин), куда были приняты многие молодые специалисты, сейчас уже опытные кузовщики В. Кириченко, Н. Вершинников и др.

Это молодое пополнение позволило провести большой объём работ над третьей и четвёртой сериями кузовов и интерьера, когда шли наиболее значительные изменения.

Нестандартный путь удалось найти и в плане изготовления опытных образцов (уже говорилось, что экспериментальный цех был перегружен).

По предложению руководителя проекта, с согласия и одобрения главного конструктора и начальника Центра стиля М. Демидовцева (кстати, давно «болевшего» идеей изготовления полноценных ходовых моделей), была организована работа бригады жестянщиков, модельщиков, слесарей, сварщиков кузова и сборщиков «в одном лице».

Учиться приходилось на ходу, как и проводить дооборудование участков сварочными постами, плитами и т.п. Всю работу по изготовлению в ЦС поручили организовать Ю. Ефимову.

Конечно, помогали и цех 91 (нач. М. Воянин), и ПДБ (нач. бюро В. Козин), особенно по изготовлению узлов шасси и литью модельной оснастки. А уж в шитье сидений или тента в ЦС были свои классные специалисты.

Одним словом, прорыв в изготовлении был сделан и авт. ВАЗ-2122 вышел на приёмочные испытания.

Стоит упомянуть, что на проекте 2122 отделу общей компоновки пришлось заниматься достаточно экзотической работой. Взять для примера хотя бы размещение спецоборудования.

По требованиям заказчика на автомобиле должны быть размещены (предусмотрены места установки): ФВУ (фильтро-вентиляционная установка), ПНВ (прибор ночного видения) и прочее.

Это ещё ничего, вроде звучит серьёзно.

Но вот когда на столе компоновщика появляется чертёж топора или лопаты и им нужно найти место где-нибудь на боковине или пороге – это выглядело на фоне прорыва от классики к переднеприводному автомобилю 2108 достаточно архаично.

Чита, 1985 год, войсковые испытания ВАЗ-2122 в ЗабВО. В центре - В. Корнилов, Л. Филиппов и В. Доманский с представителями заказчика.

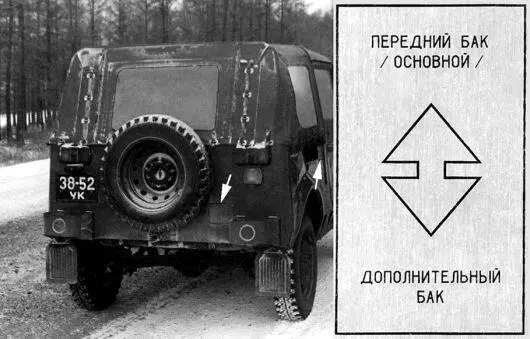

Очень понравилось военным наличие двух независимых баков.

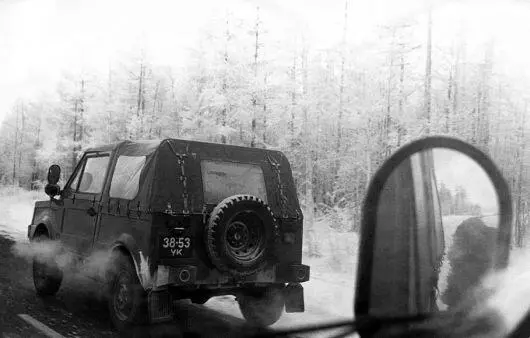

Фрагмент войсковых испытаний в ЗабВО. В целом, автомобиль очень понравился как рядовым водителям, так и офицерам. Все они постоянно задавали один и тот же вопрос - когда же такие машины начнут поступать в войска? Что на это могли ответть заводчане?

Но компоновать и размещать нужно. Как-то на столе появился даже деревянный макет АКМ (как на игре «Зарница», если кто помнит).

Автомату в автомобиле тоже необходимо было найти штатное место, как и буксирному тросу, сигнальному бую (на случай затопления автомобиля) и т.д.

Большая эпопея была связана с поиском способа предпускового подогрева двигателя. Изучили всю имевшуюся на тот момент литературу о ПЖБ (подогреватели жидкостные бензиновые, выпускавшиеся в Шадринске) и «Арктике» (предпусковой подогрев жидкости).

Подняли даже чертежи ФИАТ, на которых для двигателя 2101 была предусмотрена установка шадринского подогревателя.

Затем из Ульяновска привезли котёл, применяемый на УАЗ-469. Его прокомпоновали, изготовили кронштейны, установили и даже пытались в холодильной камере при минус 40° запустить… Было много дыма, чёрной копоти.

В результате у испытателей появилась идея использовать паяльную лампу из обычного хозмага. Спроектировали жаровой котёл, нашли ему место в моторном отсеке, согнули съёмную трубу для подвода тепла от лампы к котлу. И – конец всем проблемам (подробнее котёл описан ниже).

Приходилось брать напрокат в медпункте носилки и осуществлять опытную погрузку в автомобиль «условно раненых». Затем то же изображать на компоновке и проектировать кронштейны для крепления носилок.

И если в ООК аналогичную работу сейчас проводят при разработке медицинских версий длинной «Нивы», то уж проблемами размещения автомобилей ВАЗ в вертолёте Ми-8 или самолёте Ан-12, к примеру, со времён ВАЗ-2122 в НТЦ точно никто не занимался.

Вообще, интереснейших наработок за эти годы набралось немало. Нельзя не рассказать о самых, на наш взгляд, интересных.

К примеру, весьма оригинальной была система выпуска.

В. Тен, конструктор.

При разработке системы выпуска автомобиля ВАЗ-2122 мы столкнулись с серьёзными проблемами: компоновочными, технологическими и конструкторскими.

Компоновочные задачи были связаны с особенностями технического задания на автомобиль, где требовалось:

– в условиях эксплуатации на суше – выполнить все требования, предъявляемые к легковым автомобилям;

– на бездорожье – удовлетворить все требования к автомобилям повышенной проходимости;

– на плаву – обеспечить плавучесть и передвижение на колёсах с определённой скоростью (для увеличения скорости на воде рассматривалась даже комплектация с водомётами).

В решении компоновочных вопросов большую помощь оказали П. Прусов, Я. Сливка и В. Доманский.

Технологические проблемы были связаны в первую очередь с материалами, используемыми для изготовления деталей системы выпуска. В моторном отсеке, практически полностью закрытом со всех сторон, размещалась мощная «жаровая печь», именуемая системой выпуска с коллектором.

Всё это при работе раскалялось докрасна. При таких температурах трубы из нержавеющей стали (даже с повышенным содержанием никеля) отгибались в любом направлении в зависимости от приложенных сил, а также сил, возникающих в процессе эксплуатации.

Огромную благодарность хочу выразить замечательным специалистам по металловедению – Б. Каяновичу и зам. главного инженера МтП Ф. Рассохину, помогавшим разрешить эту сложную задачу и довести систему выпуска авт. ВАЗ-2122 до товарного состояния в 1986 году.

Новизна поставленной задачи, отсутствие каких-либо аналогов способствовали рождению и апробации многих идей. Так, впервые в конструкции системы выпуска автомобилей ВАЗ были опробованы жаропрочные гибкие сильфонные рукава и соединения типа «шарнир Опель».
