Коллектив авторов - Новые технологии и материалы легкой промышленности: IX Международная научно-практическая конференция

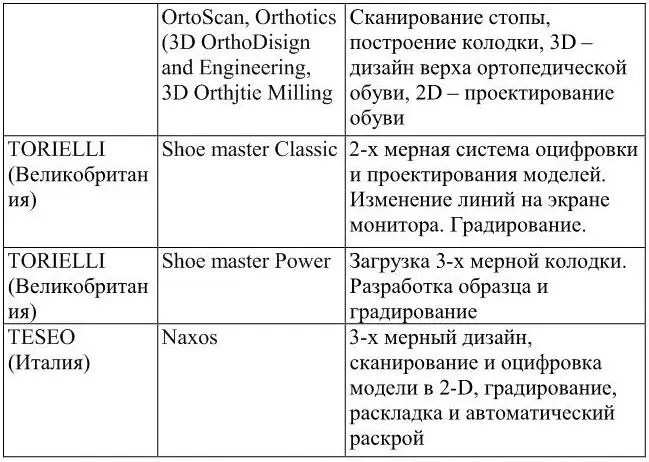

Таблица 1. Характеристики современных программ САПР

Конструктор выполняет лишь часть работы по проектированию (концептуальное представление, независимое мышление), ЭВМ решает задачи, требующие высокой скорости вычислений, визуального отображения информации и запоминания большого объёма данных. В результате такого взаимодействия человека и ЭВМ эффективность решения задач проектирования оказывается большей, чем сумма, эффектов работы человека и машины в отдельности. Однако, в большинстве случаев автоматизируется лишь фаза выпуска проектно-конструкторской и технологической документации, причем в виде компьютерной «кальки» традиционного процесса проектирования. Все это тащит за собой воз ошибок и погрешностей традиционного подхода в проектировании, но можно существенно снизить уровень подобных ошибок. Основная их причина заключается в том, что конструктор вынужден держать всю модель создаваемого изделия в голове, а на бумагу ложится лишь соответствующее плоское отображение этой модели в виде необходимых видов и разрезов.

Широкое применение автоматизированного проектирования в легкой промышленности развивается постепенно. По мере совершенствования техники и технологии неизбежно возрастает доступность и снижается стоимость оборудования, что позволяет даже небольшим производствам встать на путь автоматизации производства.

УДК 675.6

При классической выделке кожевая (мездра) обычно бывает белого или желтоватого цвета, у крашеного меха кожевая окрашивается в цвет, которым красят мех. У большинства меховых изделий мездра скрыта под подкладкой и не видна, поэтому не имеет значения, как она выглядит. Но благодаря современным методам обработки шкурок, кожевая может стать важным и красивым элементом дизайна меховой одежды. Ее можно окрашивать в разные цвета и использовать, например, для двусторонней одежды.

Кроме того, на меховом производстве часто приходится сталкиваться с наличием в сырье метисовых пород овец «пёстрой» или пятнистой окраской волосяного покрова шубной овчины. Это не позволяет расширить ассортимент разнообразной цветовой гаммы полуфабриката шубной овчины. Поэтому в технологию выделки шубной овчины вводят процесс осветления волосяного покрова, что дает возможность выпускать полуфабрикат шубной овчины светлых тонов и снизить естественную пятнистость волосяного покрова.

Мех относится к высокомолекулярным волокнистым материалам животного происхождения и состоят в основном из волокнистых белков (коллагена, кератина). Одной из особенностей натуральных высокомолекулярных волокнистых материалов, существенно влияющих па осветление мехового волосяного покрова, является их структура [1].

Исследуя структуру кожного покров, ученые установили, что овчина состоит из трех основных слоев: эпидермиса, дермы и подкожно-жировой клетчатки [2]. Эпидермис кожевой ткани овчин составляет всего 1,5 – 2,5 % ее общей толщины состоит из ороговевших клеточных элементов и не влияет на прочность кожевой ткани, однако, оказывает влияние на связь волосяного покрова с кожевой тканью. Он состоит из ороговевших клеточных элементов с низкими механическими свойствами [3]. Непосредственно под эпидермисом, расположен основной слой шкуры – дерма. По данным разных авторов от 60 – 80 %, до 96 – 98 % от сухого остатка дермы составляет белок – коллаген [4].

По традиционной технологии для осветления волосяного покрова, используют достаточно концентрированные растворы пероксида водорода. Процесс ведется в щелочной среде в присутствии катализатора, что снижает физико-механические свойства волосяного покрова и кожевой ткани.

Существующие методы осветления волосяного покрова меха приводят к окислительной деструкции кератина и коллагена, что делает процесс осветления несовершенным. Для снижения негативного воздействия окислителя на волосяной покров и кожевую ткань в процессе осветления необходимо снижать концентрацию пероксида водорода в ваннах. Для достижения максимального осветления по традиционной технологии. После процесса дубления определяли значения показателей осветления волосяного покрова (W, %), степень осветления определяли спектрофотометром Х-Rite Color Digital Swatchbook. Осветление контрольных и опытных образцов проводилось каталитическим методом. В качестве катализатора разложения пероксида водорода использовалось сернокислое железо. Результаты исследований влияния плазмы ВЧЕ разряда пониженного давления на волосяной покров шубной овчины после процесса пикелевания приведены на рисунке 1, а после протравления на рисунке 2 и после процесса пикелевания от продолжительности обработки и мощности разряда (G Ar=0,12 г/с, Р=26,6 Па) выразительные качества и способности.

Показатель осветления волосяного покрова контрольного образца шубной овчины осветленного по традиционной технологии составляет Wк=53,4 %.

Из рисунка 1 видно, что образцы, обработанные плазмой ВЧЕ разряда пониженного давления, имеют показатель осветления выше на 15,6 % чем контрольные образцы. Это свидетельствует о более активном взаимодействии меланинов волоса с пероксидом водорода у обработанных образцов, что приводит к наиболее качественному осветлению.

Как видно из рисунка 2, показатель осветления в режиме Wp=0,9 кВт, G Ar=0,04 г/с, t=3 мин, Р=26,6 Па после протравления выше, по сравнению с образцами обработанными после пикелевания (рисунок 1). Это свидетельствует о том, что при воздействии плазмой ВЧЕ разряда пониженного давления происходит усиление окислительного действия диоксида водорода и комплексообразования с пероксидом водорода.

Данные исследований позволили сделать заключение о том, что показатель осветления волосяного покрова контрольного образца шубной овчины осветленного по традиционной технологии ниже, чем при воздействии ВЧЕ разряда.

Результаты вышеприведенных исследований свидетельствуют о том, что показатель осветления при плазменной обработки выше на 15,6 % чем контрольные образцы.

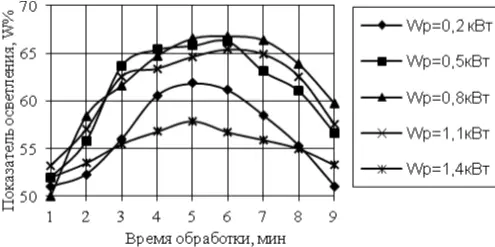

Рис 1 – Зависимость показателя осветления образцов шубной овчины, обработанных плазмой ВЧЕ разряда (G Ar=0,12 г/с, Р=26,6 Па)
