Коллектив авторов - Новые технологии и материалы легкой промышленности: IX Международная научно-практическая конференция

Как видно из полученных данных, НТП обработка сырья с пособствует повышению выбираемости таннидов при дублении на 18 %, НТП обработка сырья и голья в повышает выбираемость таннидов на 44 % относительно не модифицированного образца, что содержит в себе перспективы интенсификации процесса на 30–50 %.

С целью установления влияния ВЧ обработки на физико-химические свойства материалов исследовано воздействие НТП модификации на пористость и температуру сваривания дубленых полуфабрикатов, результаты приведены на рис. 2, 3.

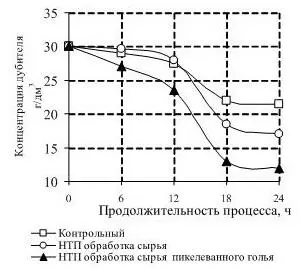

Рис.1. Влияние НТП модификации на выбираемость квебрахо в процессе дубления

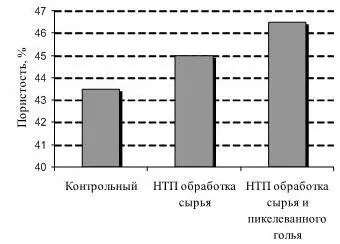

Рис. 2. Влияние НТП модификации на пористость дубленого полуфабриката

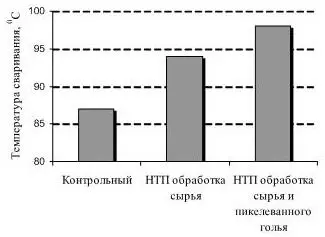

Рис. 3. Влияние НТП модификации на температуру сваривания дубленого полуфабриката

Из полученных данных можно сделать вывод, что на разных этапах НТП обработки, реакция структуры имеет свои особенности, образцы, прошедшие модификацию обладают повышенной пористостью в сравнении с контрольным образцом. При определении температуры сваривания, максимальная температура деструкции соответствует образцу после НТП обработки перед отмокой и вторично перед дублением – 98 °C.

Таким образом, на основе проведенных исследований можно сделать вывод, что НТП модификация сырья и пикелеванного голья способствует интенсификации таннидного дубления на 50 % и обеспечивает повышение термостойкости образцов на 10 %, температура сваривания составляет 98 %, что соответствует термостойкости хромовых полуфабрикатов.

Литература

1. Нефедьев, Е.С. Влияние высокочастотной плазменной обработки на процесс производства полуфабриката «вет-блю» из шкур КРС мокросоленого способа консервирования / Е.С. Нефедьев, И.В. Красина, А.М. Мухаметшин // Вестник Казанского технологического университета. – 2005. – № 2. – Ч. 2. – С. 274–277.

2. Вознесенский, Э.Ф. Структурные изменения кожевенных материалов под воздействием высокочастотной плазмы пониженного давления / Э.Ф. Вознесенский, А.Ф. Дресвянников, И.В. Красина, Г.Н. Кулевцов // Вестник Казанского технологического университета. – 2005, № 2, Ч. 2. – С. 265–269.

3. Абдуллин, И.Ш. Моделирование микроструктуры кожевенного материала на стадиях производства и при ВЧЕплазменной обработке / И.Ш. Абдуллин, Э.Ф. Вознесенский, В.С. Желтухин, И.В. Красина. – Казань: Изд-во Казан. гос. технол. ун-та, 2009. – 228 с.

4. Кулевцов, Г.Н. Повышение эффективности использования сырья, полуфабриката, отходов и вспомогательных материалов кожевенного производства с применением низкотемпературной плазмы / Г.Н. Кулевцов, Л.Р. Джанбекова, И.Ш. Абдуллин, В.С. Желтухин, И.В. Красина, Э.Ф. Вознесенский. Казань: Изд– во Казан. гос. технол ун–та, 2008. – 260 с.

5. Вознесенский, Э.Ф. Исследование поверхностной и объемной модификации кожевенных материалов в низкотемпературной плазме / Э.Ф. Вознесенский, А.М. Краснов // Сборник материалов конференции «Плазменные технологии исследования, модификации и получения материалов различной физической природы». – 2012. – С. 145–148.

УДК 675.02:533.9

Современный рынок предъявляет повышенные требования к экологичности и безопасности материалов кожевенной промышленности и изделий из них. Закономерно возрастает интерес к менее токсичным, в сравнении с распространенным хромовым, методам дубления. Одним из перспективных направлений производства экологически чистой кожи является возвращение к традиционному растительному дублению [1]. Основным недостатком растительного дубления является его продолжительность, кроме того, из-за неравномерного распределения дубителя по толщине дермы при традиционных способах обработки не всегда удается получить необходимый уровень качества. Поэтому возникает необходимость поиска средств и методов интенсиффикации дубления при сохранении качественных характеристик готовых изделий и минимальных технологических затратах [1, 2].

Наиболее перспективным методом интенсификации жидкостных обработок в производстве кожи является активация сырья и полуфабрикатов в условиях низкотемпературной плазмы (НТП) [3] и, в частности, плазмы высокочастотного разряда пониженного давления [4–10]. Данный метод обеспечивает сквозную обработку натурального материала, закладывает предпосылки формирования пористости, разделения структуры дермы, обеспечивает интенсификацию жидкостной обработки, регулирование свойств поверхности материала, в сочетании с щадящими условиями воздействия. Кроме того НТП модификация является сухим, экологически чистым методом, применимым для повышения качества переработки сырья и сокращения отходов производства.

Экспериментально исследована возможность интенсификации растительного дубления при НТП модификации сырья и пикелеванного голья.

В качестве объекта исследования выбрано сырье КРС мокро-соленого способа консервирования. Обработка образцов проводилась в состоянии сырья и после пикелевания в опытно-промышленной ВЧЕ плазменной установке, адаптированной для партионной обработки натуральной кожи [10]. Режимы плазменного воздействия выбраны на основе работ [11,12]: мощность ВЧ разряда (W p) 1,2 кВт, давление в разрядной камере (P) 26,6 Па, расход плазмообразующего газа – аргона (G Ar) 0,04 г/с, время обработкτи) (5 мин. С контрольными и опытными образцами голья КРС проведены лабораторные процессы хром-таннидного дубления, в ходе которых контролировали выбираемость таннидов. Установлено, что НТП обработка сырья способствует повышению выбираемости таннидов при дублении на 18 %, НТП обработка сырья и голья в повышает выбираемость таннидов на 44 % относительно не модифицированного образца, что содержит в себе перспективы интенсификации процесса на 30–50 % [13].

С целью установления влияния ВЧ плазменной обработки на физико-химические свойства материалов исследовано воздействие НТП модификации на температуру сваривания и пористость дубленых полуфабрикатов. При НТП обработке кожевенного материала разной степени готовности, реакция структуры имеет свои особенности, тем не менее, образцы, прошедшие модификацию обладают повышенной пористостью в сравнении с контрольным образцом на 5–15 %.
