Самоходные установки «Хеллкет» состояли на вооружении противотанковых батальонов танковых и пехотных дивизий армии США, в ряде случаев совместно с М10. Они участвовали в боевых действиях в Италии и на Западном фронте вплоть до конца войны. После 1945 г. были сняты с вооружения армии США и поставлялись в другие страны. В Южной Корее, Венесуэле и Югославии М18 использовались до конца 1970-х гг.

На базе САУ М18 выпускались бронетранспортёры М39, командирские и разведывательные машины.

САУ М18. В конструкции применено специально разработанное оригинальное шасси на основе индивидуальной подвески

БОЕВАЯ МАССА, т: 17,036. ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 6652, ширина — 2876, высота — 2580, клиренс — 356.

ВООРУЖЕНИЕ: 1 пушка М1А1 или М1А2 клб. 76 мм, 1 пулемёт Browning М2НВ клб. 12,7 мм.

БОЕКОМПЛЕКТ: 45 артвыстрелов, 1000 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел M71D.

БРОНИРОВАНИЕ, мм: лоб корпуса — 35, борт и корма — 12,7, крыша и днище — 8, башня — 12,7—40.

ДВИГАТЕЛЬ: Continental R975 С4,9-цилиндровый карбюраторный звездообразный воздушного охлаждения; мощность 400 л.с. (294 кВт) при 2400 об/мин.

ТРАНСМИССИЯ: шестеренчатый редуктор, гидравлический трансформатор, планетарная коробка передач, двойной дифференциал, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: пять обрезиненных опорных катков на борт, четыре поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения (зацепление цевочное); ширина гусеницы — 366 мм.

МАКСИМАЛЬНАЯ СКОРОСТЬ, км/ч: 72.

ЗАПАС ХОДА, км: 168.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 35, высота стенки, м — 0,91, ширина рва, м — 1,88, глубина брода, м — 1,22.

СРЕДСТВА СВЯЗИ: радиостанция SCR-610

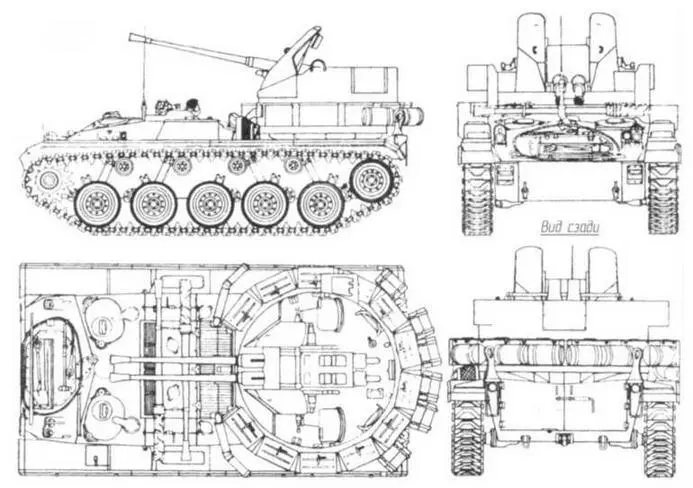

Зенитная установка М19. Предназначалась для борьбы с низколетящими целями и легкобронированными машинами противника

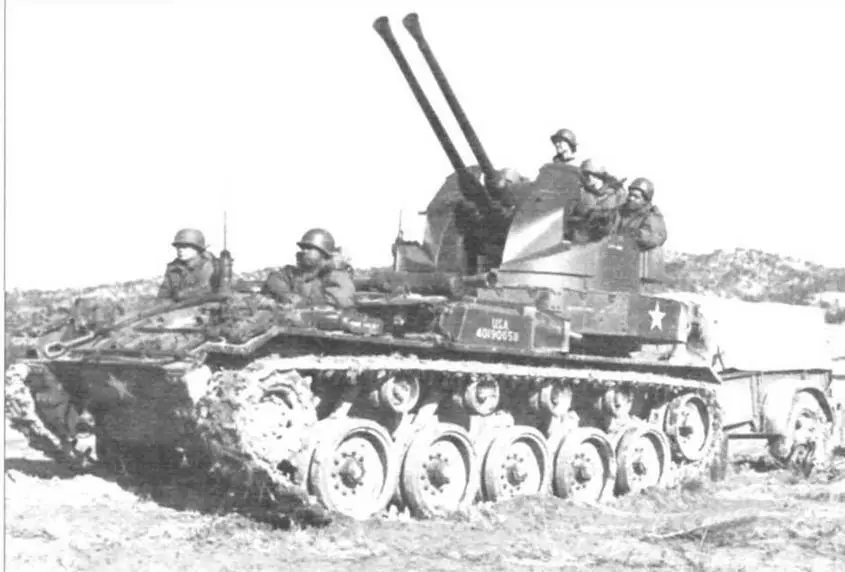

ЗСУ М19 — единственная зенитная самоходная установка на танковом шасси, принятая на вооружение американской армии. Разработана в рамках концепции создания семейства боевых машин различного назначения на базе легкого танка М24. Выпускалась фирмами Cadillac и Massey Harris. С августа 1944 г. до конца войны изготовлено 285 самоходок.

Две автоматические 40-мм зенитные пушки установлены во вращающейся открытой сверху башне, размещенной в кормовой части корпуса. Стрельба осуществляется электроспуском. Управление вращением башни и качающейся частью пушек — с помощью электрогидравлического привода с ручным управлением. Двигатель расположен в средней части машины.

В боевых действиях Второй мировой войны зенитные самоходные установки М19 участия не принимали. На вооружении армии США М19 состояли до середины 1950-х гг.

М19

БОЕВАЯ МАССА, т: 17,479.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 5461, ширина — 2847, высота — 2985, клиренс — 432.

ВООРУЖЕНИЕ: 2 пушки Bofors М2 клб. 40 мм.

БОЕКОМПЛЕКТ: 336 артвыстрелов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: автоматический зенитный прицел М13.

БРОНИРОВАНИЕ, мм: лоб и борт корпуса — 25,4, корма — 19, крыша и днище — 12,7, башня — 12,7.

ДВИГАТЕЛЬ: как у базового танка.

ТРАНСМИССИЯ: две гидромуфты, две планетарные коробки передач, демультипликатор, двойной дифференциал, бортовые передачи. Коробки передач и демультипликатор обеспечивали шесть скоростей вперед и одну назад.

ХОДОВАЯ ЧАСТЬ: пять обрезиненных опорных катков на борт, четыре поддерживающих катка, направляющее колесо с компенсационным механизмом, обеспечивающим постоянное натяжение гусеницы, ведущее колесо переднего расположения со съёмными зубчатыми венцами (зацепление цевочное); подвеска индивидуальная, торсионная; ширина гусеницы —406 мм.

МАКСИМАЛЬНАЯ СКОРОСТЬ, км/ч: 55.

ЗАПАС ХОДА, км: 160.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30, высота стенки, м — 0,91, ширина рва, м — 2,4, глубина брода, м — 1,02.

СРЕДСТВА СВЯЗИ: радиостанция SCR-538.

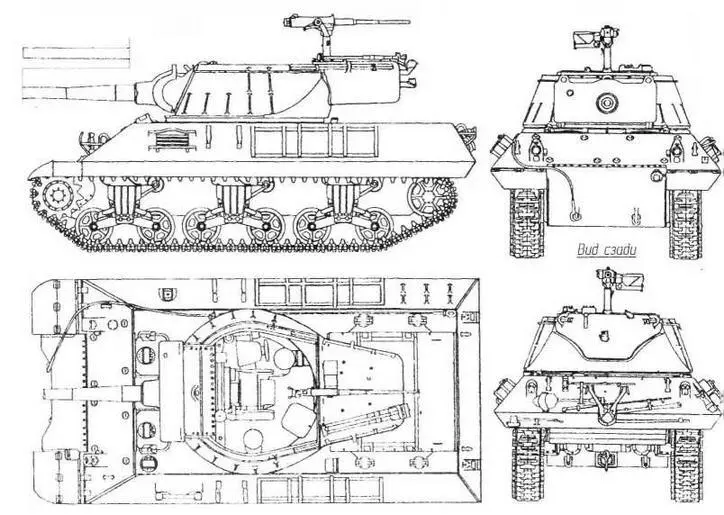

Противотанковая САУ M36. Идентична СУ-100 в СССР, «Ягдпантере» — в Германии М36 «Слаггер» — наиболее мощная из всех противотанковых самоходных установок армии США. Создана путём модификации САУ М10А1 и М10. С ноября 1943 по сентябрь 1945 г. фирмами Fisher Tank Arsenal, Massey Harris Company, American Locomotive Company и Montreal Locomotive Works изготовлено 2324 машины.

M36— корпус, двигатель, трансмиссия и ходовая часть заимствованы у САУ М10А1. В открытой сверху башне цилиндрической формы с развитой кормовой нишей, переходящей в противовес, установлена 90-мм пушка, разработанная на основе зенитного орудия. Часть пушек снабжалась дульным тормозом. Изготовлено 1413 единиц.

М36В1— корпус, двигатель, трансмиссия и ходовая часть заимствованы у среднего танка М4АЗ. Изготовлено 187 единиц.

М36В2— корпус, двигатель, трансмиссия и ходовая часть — как у САУ М10. к1ад башней навесная броневая крыша. Пушка с дульным тормозом. Изготовлено 724 единицы.

В августе 1944 г. первые самоходные установки «Слаггер» прибыли во Францию. Они использовались главным образом для борьбы с немецкими тяжелыми танками. Принимали активное участие в отражении германского контрнаступления в Арденнах в декабре 1944 г.

До начала 1950-х гг. эти САУ состояли на вооружении американской армии и использовались во время войны в Корее. М36 находились на вооружении во Франции до середины 1950-х гг., а в армиях таких стран, как Югославия и Пакистан, значительно дольше. Последние факты боевого применения самоходных установок «Слаггер» относятся ко времени гражданской войны в Югославии 1991 — 1995 гг.

М36

БОЕВАЯ МАССА, т: 28,602.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 7465, ширина — 3048, высота — 3276, клиренс — 432.

ВООРУЖЕНИЕ: 1 пушка М3 клб. 90 мм, 1 пулемёт Browning М2НВ клб. 12,7 мм.

БОЕКОМПЛЕКТ: 47 артвыстрелов, 1000 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел M76D.

БРОНИРОВАНИЕ: лоб корпуса - 108, борт — 25,4, корма и крыша — 19, днище — 12,7, башня — 25,4—76,2.

ДВИГАТЕЛЬ: Ford GAA, 8-цилиндровый четырёхтактный V-образный карбюраторный; мощность 450 л.с. {331 кВт) при 2100 об/мин.
