ТРАНСМИССИЯ: двухдисковый главный фрикцион сухого трения, карданный вал, пятискоростная коробка передач, двойной дифференциал, бортовые передачи. ХОДОВАЯ ЧАСТЬ: шесть обреэиненных опорных катков на борт, сблокированных попарно в три балансирные тележки, подвешенные на горизонтальных буферных пружинах, три поддерживающих катка, ведущее колесо переднего расположения со съёмными зубчатыми венцами (зацепление цевочное); в каждой гусенице 79 траков шириной 420 мм, шаг трака — 152 мм.

МАКСИМАЛЬНАЯ СКОРОСТЬ, км/ч: 42.

ЗАПАС ХОДА, км: 240.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 35, высота стенки, м — 0,61, ширина рва, м — 2,28, глубина брода, м — 0,91.

СРЕДСТВА СВЯЗИ: радиостанция SCR-610.

M40

Самоходная установка, созданная на базе танка «Шерман» с использованием новой 155-мм пушки. Выпускалась фирмой Pressed Steel Car Company с февраля по декабрь 1945 г. Изготовлено 418 машин, 311 из них — до конца Второй мировой войны.

Корпус сварной, заимствованный у танка М4, ходовая часть типа FIVSS, 155-мм пушка с дальностью стрельбы 23,5 км установлена открыто в кормовой части корпуса. Двигатель расположен за отделением управления. Стрельба из пушки может производиться только с места. Для придания устойчивости при стрельбе имеется откидной сошник. Боекомплект перевозится отдельно на специальной машине.

САУ М40, получившие кличку Long Tom — «Длинный Том», принимали участие в боевых действиях в Европе на заключительном этапе войны в составе 991-го батальона полевой артиллерии. Особенно успешно эти САУ использовались во время боёв за Кёльн весной 1945 г.

В значительно больших масштабах М40 применялись во время войны в Корее. Они состояли на вооружении армий США, Великобритании и Франции до начала 1 950-х гг.

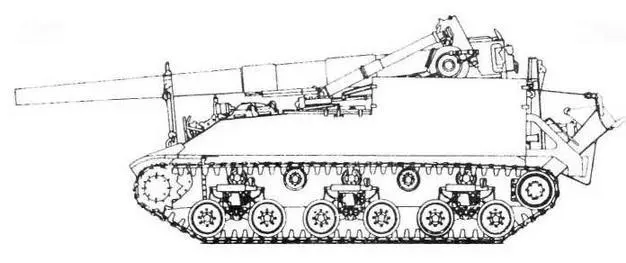

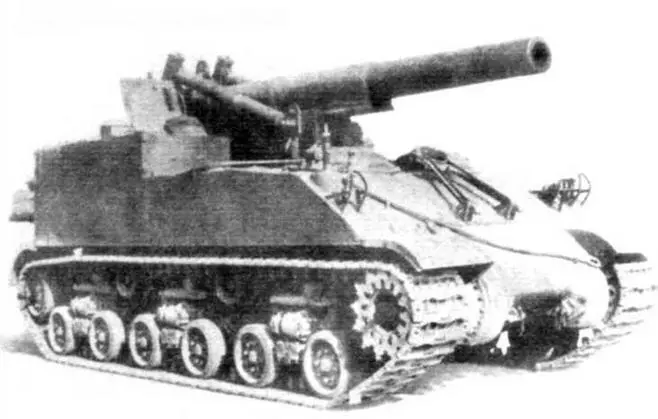

САУ М40. Из всех американских самоходных установок имела наибольшую дальность стрельбы — 23,5 км

БОЕВАЯ МАССА, т: 36,774.

ЭКИПАЖ, чел.: 8.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 8849, ширина — 3150, высота — 3302, клиренс — 432.

ВООРУЖЕНИЕ: 1 пушка М1А1 или М2 клб. 155 мм.

БОЕКОМПЛЕКТ: 20 артвыстрелов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел M69F, панорамный прицел М12, стереотруба M16A1F.

БРОНИРОВАНИЕ, мм: лоб корпуса — 108, борт — 12,7 — 25,4, корма и крыша — 12,7, днище — 12,7 — 25,4.

ДВИГАТЕЛЬ: Continental R975C4, 9-цилиндровый карбюраторный звездообразный воздушного охлаждения; мощность 400 л.с. (294 кВт) при 2400 об/мин.

ТРАНСМИССИЯ: двухдисковый главный фрикцион сухого трения, карданный вал, пятискоростная коробка передач с синхронизаторами, двойной дифференциал, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: шесть сдвоенных обрезиненных опорных катков на борт, сблокированных попарно в три балансирные тележки, подвешенные на горизонтальных буферных пружинах, пять поддерживающих катков; в гусенице 86 траков шириной 584 мм, шаг трака — 152 мм.

МАКСИМАЛЬНАЯ СКОРОСТЬ, км/ч: 34.

ЗАПАС ХОДА, км: 160.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 31, высота стенки, м — 0,61, ширина рва, м — 2,29, глубина брода, м — 1,02.

M41

Самоходная установка, созданная с использованием базы легкого танка М24. До конца Второй мировой войны фирма Massey Harris выпустила 60 установок из 250 заказанных.

САУ М41 — безбашенная самоходная установка открытого типа с качающейся частью 155-мм гаубицы, имеющей дальность стрельбы 15,1 км. Броневое прикрытие как артсистемы, так и экипажа отсутствует. Большая часть боекомплекта и экипаж перевозятся специальной машиной. Стрельба ведется только с места. Заряжание ручное, с грунта, с помощью лотков.

В войсках получили прозвище «Горилла». В боевых действиях Второй мировой войны участия не принимала. Боевым крещением этой машины стала война в Корее, где М41 воевали в составе 92-го батальона полевой артиллерии. На вооружении армии США САУ М41 состояла до середины, а французской армии — до конца 1950-х гг.

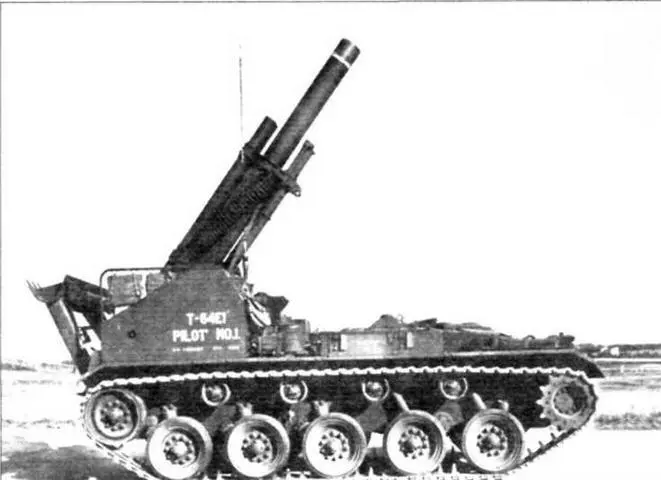

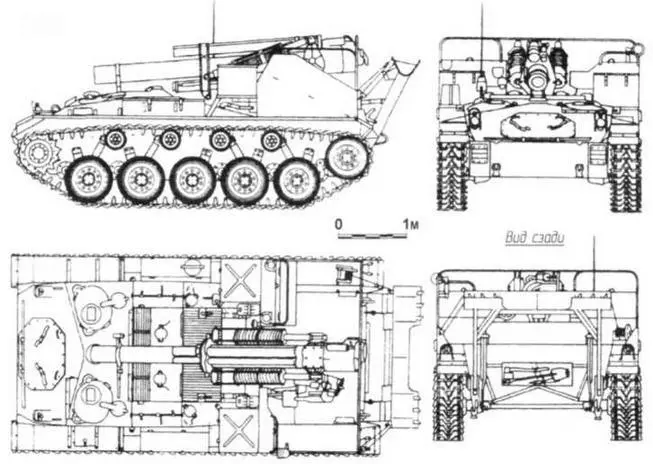

САУ М41. Дальность стрельбы — 15,1 км

БОЕВАЯ МАССА, т: 18,614.

ЭКИПАЖ, чел.: 12.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 5842, ширина — 2845, высота — 2388, клиренс — 432.

ВООРУЖЕНИЕ: 1 гаубица М1 клб. 155 мм.

БОЕКОМПЛЕКТ: 22 артвыстрела.

БРОНИРОВАНИЕ, мм: 12,7.

ДВИГАТЕЛЬ, ТРАНСМИССИЯ И ХОДОВАЯ ЧАСТЬ: как у базового танка.

МАКСИМАЛЬНАЯ СКОРОСТЬ, км/ч: 55

ЗАПАС ХОДА, км: 160.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30, высота стенки, м — 0,91, ширина рва, м — 2,4, глубина брода, м — 1,02.

M43

Самая крупнокалиберная из всех американских САУ Второй мировой войны. Создана на базе самоходноартиллерийской установки М40. До сентября 1945 г. фирма Pressed Steel Car Company изготовила 48 машин.

Корпус самоходки, трансмиссия, двигатель, ходовая часть и компоновка агрегатов — как у М40. В кормовой части открыто установлена 203-мм гаубица.

САУ М43 поступили на вооружение 991-го батальона полевой артиллерии. В боевых действиях Второй мировой войны практически не использовались.

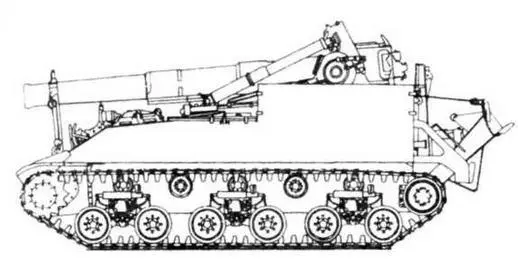

САУ М43. Дальность стрельбы — 16,8 км

БОЕВАЯ МАССА, т: 36,320.

ЭКИПАЖ, чел.: 8.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 7122, ширина — 3150, высота — 3302, клиренс — 432.

ВООРУЖЕНИЕ: 1 гаубица М1 или М2 клб. 203 мм.

БОЕКОМПЛЕКТ: 16 артвыстрелов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел M69G, боковой уровень М1, стереотруба M16A1G.

БРОНИРОВАНИЕ, мм: лоб корпуса — 108, борт и днище — 12,7 — 25,4, корма и крыша — 12,7.

ДВИГАТЕЛЬ, ТРАНСМИССИЯ И ХОДОВАЯ ЧАСТЬ: как у САУ М40.

МАКСИМАЛЬНАЯ СКОРОСТЬ, км/ч: 34.

ЗАПАС ХОДА, км: 160.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 31, высота стенки, м — 0,61, ширина рва, м — 2,29, глубина брода, м — 1,02.

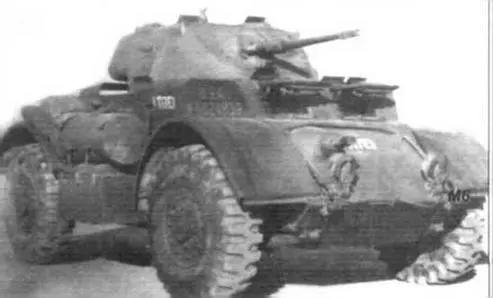

М6
