Много сложностей возникло с изготовлением клепаных конструкций из алюминиевых сплавов — заднего борта и балок настила: на предприятии отсутствовало оборудование для клепки и здесь никогда не выполняли подобных работ.
30 апреля 1948 года, через четыре месяца и двадцать дней с момента создания Особого конструкторского бюро инженерных войск, в сборочном цехе Бронетанкового ремонтного завода № 2 уже стоял свежевыкрашенный первый опытный экземпляр принципиально новой военной машины.
Заводские испытания выявили ряд конструктивных и производственных дефектов, которые приходилось незамедлительно устранять. Так, при движении на воде проявилась течь через уплотнение откидного борта и люк лебедки. С первой справились быстро, а течь через люк устранили лишь после того, как сделали его конструктивно более жестким. Существовала сильная вибрация тоннелей гребных винтов при больших оборотах двигателя; при их уменьшении она исчезала. Однако вибрация приводила к разрушению тоннелей и появлению течи. С дефектом удалось справиться за счет установки ребер жесткости и усиления поперечных связей с корпусом.

Изменение конструкции аппарелей в процессе разработки К-61:
а—первый опытный образец; б—первый образец после доработки бортов; в—второй опытный образец с водоизмещающим откидным бортом; г—транспортер первых серий с увеличенными аппарелями; 1—съемная аппарель; 2—откидной борт; 3— фальшборт; 4—фиксатор откидного борта; 5—короткая съемная аппарель; 6—увеличенный водоизмещающий откидной борт; 1—встроенная в откидной борт короткая аппарель; 8—увеличенная встроенная аппарель; 9—штырь-фиксатор артсистем
Ходовая часть работала ненадежно: при поворотах на мягких грунтах гусеница сбрасывалась с ленивца и повреждала резиновый бандаж, опорные катки наезжали на гребни траков и выходили из строя. Дефект был серьезным. Причина крылась в том, что в гусеницах возникала чрезвычайная «слабина» из-за большой их длины и малых ходов опорных катков. Механически выбрать ее не удавалось, гусеницы все равно провисали между поддерживающими роликами, а также на сходе и восходе нижней части. Для уменьшения их «провиса» укрепили поддерживающую рейку под надкрылком. Впоследствии разработали цельнометаллический ленивец овального поперечного сечения, который препятствовал выходу из зацепления с гребнями трака. Недостаточно прочным оказалось крепление постамента главной передачи. Для смягчения нагрузок на него передачу поставили на резиновые амортизаторы, усилили крепеж.
После завершения заводских испытаний транспортер по приказу начальника Инженерных войск передали на полигонные испытания. Они проводились с июля по август 1948 года в Подмосковье на Пироговском водохранилище и на реке Днестр. Изучалась возможность переправы различных артсистем — до корпусных орудий включительно, а также тягачей.
При пятитонной загрузке машины выявились некоторые недоработки. Так, при движении по воде высота бортов была достаточной, но при выходе на крутой берег от уреза воды оставалось всего 100 мм — при скатывании транспортера назад или даже при небольшой волне возникала возможность затопления. При подходе к берегу сказывалось даже небольшое течение: машина накренялась, борт выступал над водой еще менее — лишь на 50 мм. Съезжая с крутого берега, особенно при грузе в 5 и даже 3 т, машина в первый момент зарывалась в воду по середину ветрового стекла. Для устранения опасности транспортер оборудовали съемными фальшбортами высотой 250 мм.
Поэтому при разработке очередного образца для увеличения водоизмещения расширили корпус до 3,15 м, максимально удлинили носовую часть. Откидной борт стал водоизмещающим —до 2,1 м 3. Повысили борт над надкрылком с 0,75 до 0,95 м и в кормовой части — до 1,05 м. Это позволило довести водоизмещение транспортера на 36 % . Общая длина его теперь составляла 9,16 м.
После завершения полигонных испытаний Государственная комиссия в своем заключении отметила: «Рекомендовать разработанный ОКБ Инженерного комитета Сухопутных войск образец гусеничного плавающего транспортера К-61 для скорейшего проведения войсковых испытаний после устранения дефектов, отмеченных в дефектной ведомости».

Транспортер К-61 с автомашиной ГАЗ-63 выходит на берег

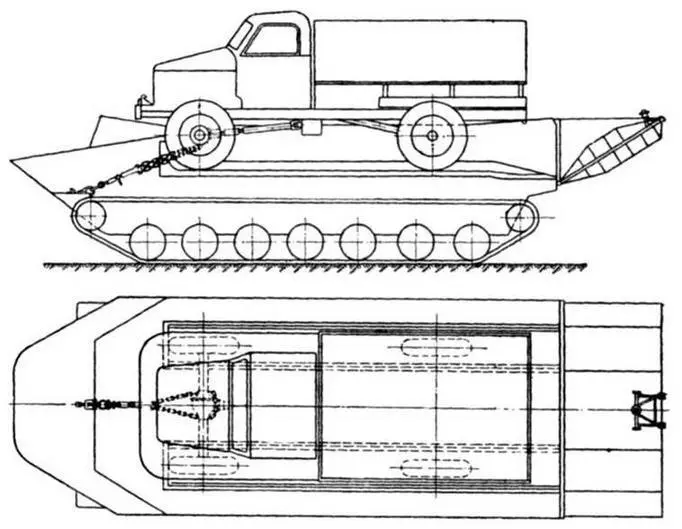

Схема погрузки и крепления автомашины ГАЗ-63 на транспортере


Погрузка автомашины ЗИС-151 на транспортер задним ходом по откидным аппарелям

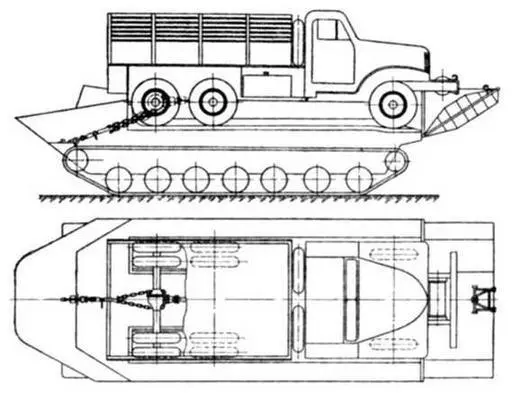

Схема погрузки и крепления ЗИС-151 на грузовой платформе транспортера

Войсковые испытания транспортера К-61 проводились комиссией под председательством командующего войсками Одесского военного округа генерал-полковника Н.П. Пухова по приказу Главкома Сухопутных войск №005 от 8 сентября 1948 года.
В ходе испытаний работа силовой установки в основном происходила нормально. Из выявленных дефектов следует отметить лишь разрушение от вибрации подводящих трубок к фильтру тонкой очистки масла. Идея охлаждения двигателя через решетки в грузовой платформе оказалась верной. Чтобы двигатель не переохлаждался при низких температурах, ввели шторку на радиаторе, а также створку, регулирующую расход воды через теплообменник.
Движение транспортера сопровождалось высоким уровнем шума, так как глушителя в системе выхлопа не предусматривалось. Поставили глушитель, выхлопной коллектор вывели под откидной борт, а его колено закрыли кожухом. Расположение выхлопного патрубка под надкрылком в средней части корпуса признали неудачным: при боковом ветре газы выхлопа попадали в кузов, а при движении на воде они же создавали большое количество брызг, которые ветром задувало в кабину экипажа. Кроме того, постоянно ощущались сильные удары балансиров о буфера упоров, что приводило к деформации стенок балок рамы. Заимствованные с арттягача М-2 стопоры балансиров оказались непрочными и потребовали существенного усиления. Пришлось разработать буфера новой конструкции.
