М. Барятинский - Бронеколлекция 1996 № 05 (8) Легкий танк БТ-7

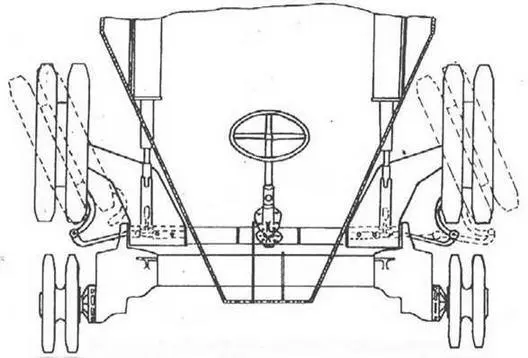

Схема рулевого управления колесного хода.

На маневрах Белорусского военного округа. 1936 год.

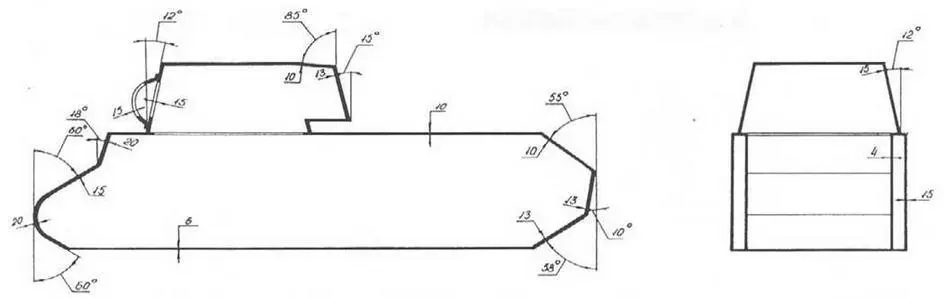

Схема бронирования танка БТ-7.

На стенках боевого отделения с помощью специальных планок с резиновой прокладкой и клипс крепилось 34 снаряда: на левой стенке — 15, на правой — 19. Снаряды располагались вертикально в два ряда.

На стенках башни, по обе стороны от ниши, вертикально размещалось по семь снарядов, закрепленных так же, как и на стенках корпуса. На танках с конической башней укладка снарядов на ее стенках отсутствовала.

Укладка снарядов в нише цилиндрической башни состояла из двух стальных коробок по 20 снарядов в каждой (5 рядов по 4 шт.). В нише конической башни снаряды укладывались в трех коробках- стеллажах по 12 штук в каждой. На танках выпуска 1937 года, имевших кормовой пулемет, центральный стеллаж отсутствовал.

Таким образом, боекомплект танка без радиостанции с цилиндрической башней состоял из 172 снарядов, с конической башней — из 188 снарядов. У танков с рацией — из 132 и 146 снарядов соответственно.

В боекомплект пулеметных патронов входили 38 магазинов — 2394 патрона.

ДВИГАТЕЛЬ И ТРАНСМИССИЯ.На танке БТ-7 устанавливался 12-цилиндровый карбюраторный четырехтактный авиационный двигатель М-17Т (выпускался по лицензии фирмы BMW). Его мощность при 1550— 1650 об/мин — 400 л.с.; диаметр цилиндра — 160 мм. Ход поршней левой группы цилиндров — 199 мм, правой — 190 мм. Цилиндры были расположены V-образно, под углом 60°. Степень сжатия 6. Сухая масса двигателя — 550 кг.

Топливо — авиационный бензин марки Б-70. Емкость бензобаков — 790 л (бортовые баки — 250 л, кормовой — 400 л, дополнительные 4 на крыльях — 140 л).

Подача топлива — принудительная, шестеренчатым насосом 18ПБ-1 или насосом коловратного типа БНК-5Б (БНК-5). Карбюраторов — два, марки К-17Т.

Масляный насос — шестеренчатый. Емкость двух масляных баков — 48 — 50 л.

Система охлаждения — водяная, принудительная, с помощью, центробежного насоса М17. Емкость радиаторов около 100 л.

Механическая силовая передача состояла из многодискового главного фрикциона сухого трения (сталь по стали), четырехскоростной коробки передач (начиная с 1937 года на танках устанавливалась трехскоростная КП), двух многодисковых бортовых фрикционов с ленточными тормозами, двух одноступенчатых бортовых передач и двух редукторов привода к ведущим колесам колесного хода.

Приводы управления танком — механические. Для поворота на гусеничном ходу служили два рычага, воздействовавшие на бортовые фрикционы и тормоза; для поворота на колесном ходу — штурвал. При движении на гусеничном ходу штурвал снимался и укладывался в отделении управления у левого борта танка.

ХОДОВАЯ ЧАСТЬтанка БТ-7 по своей конструкции первоначально была почти идентична ходовой части танка БТ-5. Однако начиная с 1937 года в нее начали вноситься существенные изменения. Ширину резинового бандажа ленивца увеличили с 38 до 62 мм, а резинового бандажа ведущих колес колесного хода и опорных катков — с 52 до 75 мм. Была введена мелкозвенчатая гусеница из 70 стальных штампованных траков (35 плоских, 35 гребневых). В связи с этим изменилась конструкция ведущего колеса гусеничного хода. Оно получило шесть роликов для зацепления с гребнями траков вместо имевшихся ранее четырех. Диаметр его уменьшился до 634 мм, был ликвидирован резиновый бандаж. Резиновые же бандажи опорных катков диаметром 830 мм достигли ширины 110 мм.

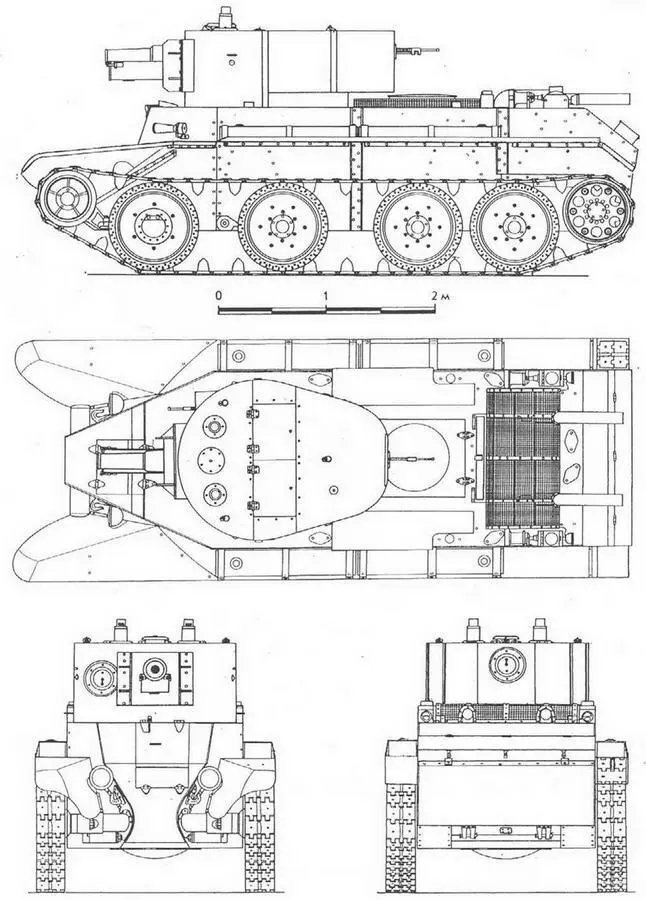

БТ-7А

Схема подвески осталась без изменений, однако в ее конструкцию были внесены некоторые улучшения, повышавшие надежность. Например, были усилены пружины подвески ведущих колес колесною хода, на которые приходилось около 30% массы танка.

ЭЛЕКТРООБОРУДОВАНИЕИсточники электрической энергии — два параллельно соединенных аккумулятора 6СТ-128 (на танках ранних выпусков 60ТА-УШБ), работавших параллельное генераторами постоянного тока ДСФ- 500, ДСФ-500ХПЗ или ДСФ-500-Т мощностью 336 Вт (на танках 1-й серии генератор ГА-4561 мощностью 270 Вт).

Потребители электрической энергии — электростартеры СМС (3,5 л.с.) или СТ-61 (4 л.с.), мотор-вентилятор, умформер радиопередатчика, телефонные аппараты, приборы звуковой и световой сигнализации, прожекторы, аппаратура внутреннего и внешнего освещения танка.

СРЕДСТВА СВЯЗИ.На танках с цилиндрической башней устанавливалась радиостанция 71-ТК-1 с поручневой антенной, а на танках с конической башней — со штыревой антенной. Для внутренней связи имелось переговорное ус тройство ТПУ-3, ТСПУ-3 или ТПУ-2. Аппараты переговорного устройства соединялись с помощью переходных колодок (с проводом, длина которого позволяла повернуть башню два раза) или вра щающегося электроконтактного устройства ВКУ 1 или ВКУ-ЗА.

СПЕЦИАЛЬНОЕ ОБОРУДОВАНИЕ.Система противопожарного оборудования танка БТ-7 была аналогична танку БТ-5.

Танки БТ-7М 1-й мотострелковой Пролетарской дивизии перед тактическими учениями. Московский военный округ. Июнь 1940 года.

В связи с установкой башни Т-26-4 с 76-мм пушкой в корпус танка были внесены следующие изменения: увеличен диаметр отверстия в подбашенном листе; срезаны углы колпаков над радиатором и изменено крепление сеток колпаков; утоплены в крыше регулирующие стаканы первой пары опорных катков; изменена укладка боеприпасов в корпусе. В остальном корпус танка, ходовая часть, двигатель и трансмиссия остались без изменений.

БАШНЯТ-26-4 сварная, имела форму цилиндра с овальной нишей сзади. Ее корпус состоял из двух полукруглых листов (переднего и заднего), крыши и ниши. Оба полукруглых листа сваривались встык друг с другом. Стыки листов с наружной стороны защищались броневыми накладками. Передний лист имел большое прямоугольное отверстие для установки пушки, две смотровые щели и два круглых отверстия для стрельбы из револьвера. С правой стороны отверстия для пушки был вварен цилиндр, в донышко которого устанавливалось яблоко для пулемета.

В средней части крыши башни находился большой прямоугольный люк, предназначавшийся для посадки экипажа. Узкой планкой он разделялся на две части, закрывавшиеся сверху крышками. В башнях с зенитной установкой вместо правой крышки размещалось ее основание и поворотный круг В передней части крыши находились четыре круглых отверстия: справа-впереди — для командирской панорамы, слева- сзади— для флажковой сигнализации, в центре, над казенной частью орудия — для вентилятора и, наконец, слева — для перископического прицела. В задней части башни имелось отверстие для ввода антенны.
