М. Барятинский - Бронеколлекция 1996 № 05 (8) Легкий танк БТ-7

ВООРУЖЕНИЕтанка БТ-7А состояло из 76-мм танковой пушки КТ-26 обр. 1927/32 г. и трех пулеметов ДТ, один из которых располагался в шаровой установке справа от пушки, второй — в дверке ниши и третий — в зенитной установке П-40.

Боекомплект танка состоял из 50 артвыстрелов и 3339 патронов.

Калибр 76,2 мм

Полная длина

ствола 16,5 калибра

Масса снаряда 6,5 кг

Начальная скорость

снаряда 331 м/с

Угол возвышения, макс +25°

Угол склонения, макс -5°

Масса качающейся части 540 кг

Танк БТ-7М по своей конструкции практически не отличался от танка БТ-7. Жесткость его корпуса повысили за счет установки раскосов, в днище появился люк-лаз, был ликвидирован пылеуловитель над грибком воздухозаборника. Основным же отличием стала установка дизельного двигателя В-2 и связанные с ней незначительные изменения внутри моторного отделения.

ДВИГАТЕЛЬ.На танке БТ-7М устанавливался 12-цилиндровый четырехтактный бескомпрессорный дизель В-2 жидкостного охлаждения. Его эксплуатационная мощность при 1700 об/мин — 400 л.с. (295 кВт); диаметр цилиндра — 150 мм; ход поршней левого ряда цилиндров — 180 мм, правого — 186,7 мм. Цилиндры располагались V-образно под углом 60°. Степень сжатия 15. Сухая масса двигателя с электрогенератором без выхлопных коллекторов — 750 кг.

Топливо — дизельное, марки ДТ или газойль марки Э. Емкость топливных баков 650 л. Подача топлива принудительная, плунжерным' насосом типа НК-1.

Смазка двигателя — циркуляционная, под давлением, осуществлялась с помощью шестеренчатого масляного насоса.

Система охлаждения — водяная, принудительная, с помощью центробежною насоса. Емкость радиаторов 90 — 95 л.

В 1937 году на заводе № 40 под руководством Н.Ф. Цыганова началась разработка танка с улучшенной броневой зашитой на базе БТ-7. Изготовленная в конце года машина получила обозначение БТ-СВ-2 "Черепаха" (СВ "Сталин — Ворошилов").

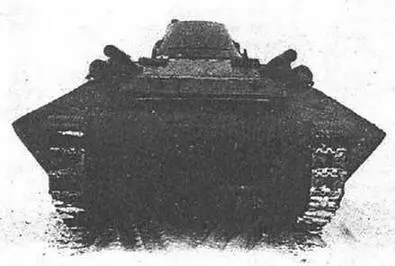

Основным принципиальным отличием нового танка от БТ-7 стал бронекорпус, листы которою располагались под большими углами наклона (15°— 58°). Носовая часть имела ту же ширину, что и весь корпус. Благодаря этому передняя труба и кронштейны ленивцев ганка БТ-7 оказались ненужными. Подвеска передних опорных катков была аналогичной остальным, по с наклоном пружинной рессоры назад под углом в 38°.

Корпус БТ-СВ-2 совершенно не имел выступающих частей, за исключением колпаков вертикальных пружин подвески. Все верхние, нижние и угловые листы корпуса выполнялись съемными и крепились с помощью болтов. Для придания броневому закрытию ходовой части большей жесткости предусматривались специальные перемычки (но три с каждой стороны) между нижним краем листа и внутренней стенкой корпуса. В бортовых полостях танка размещались топливные баки. Кормовой бензобак БТ-7 был ликвидирован, в результате корма танка также собиралась из наклонных листов.

Система охлаждения двигателя в отличие от БТ-7 работала в двух режимах: боевом и походном. В боевом положении жалюзи герметично закрывались с места водителя и засос воздуха производился через сетку кормовых воздушных карманов, в походном засос воздуха производился через боковые открывающиеся жалюзи, а выход — через кормовые жалюзи.

Башня БТ-СВ-2 не имела ниши, поэтому радиостанцию перенесли в носовую часть корпуса, где располагался четвертый член экипажа — радист.

Следует отметить, что корпус БТ-СВ-2 изготовлялся из обычных стальных листов толщиной 10— 12 мм. Проект реальной бронировки существовал в двух вариантах. Первый предусматривал использование брони марки "ФД" толщиной 40 — 55 мм, защищавшей от 45-мм снарядов на всех дистанциях; второй был рассчитан на защиту от 12,7-мм пуль и предполагал применение 20 — 25-мм брони марки "143".

БТ-СВ-2 проходил заводские испытания зимой 1937 — весной 1938 годов, а затем испытывался на ИИБТПолигоне комиссией под председательством Е.А.Кульчицкого. В общей сложности танк прошел 2068 км. В результате принцип бронирования, примененный на этой машине, был признан вполне приемлемым. Вместе с тем отмечалось, что ходовая часть танка БТ-7 при условии реального бронирования танка БТ-СВ-2 и возрастания массы последнего до 24 — 25 т слишком слаба. Предполагалось для практической проверки надежности кор" пуса и влияния его на работу ходовой части в боевых условиях изготовить образец танка с реальным бронированием и провести испытания обстрелом. Однако в связи с арестом в начале 1938 года Н.Ф.Цыганова все работы по этой матине были прекращены.

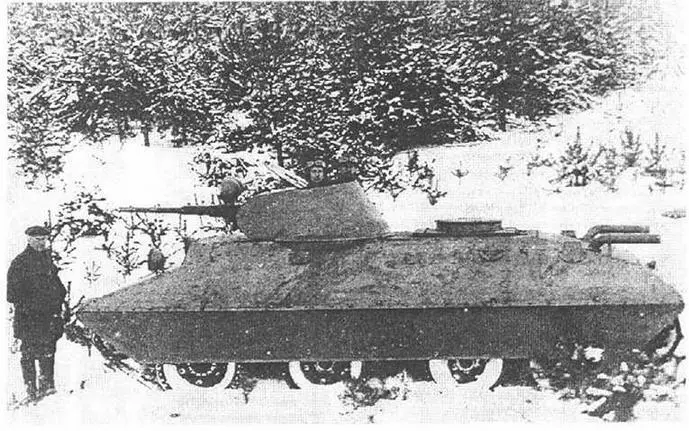

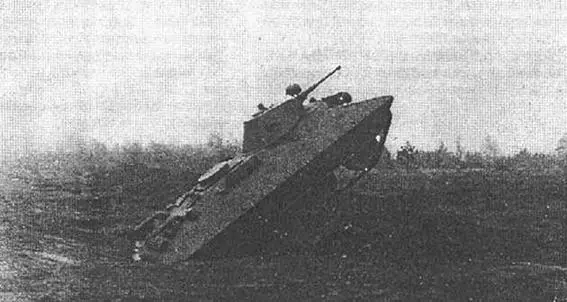

Танк БТ-СВ-2 на испытаниях.

К середине 30-х годов в Красной Ар мии широкое распространение получили огнеметные танки или, как их тогда называли, бронированные химические машины — БХМ, которые создавались с использованием шасси практически всех образцов бронетанковой техники, состоявших на вооружении. Наиболее же массовыми серийными вариантами стали БХМ на базе танка Т-26. Они состояли на вооружении и в соединениях, укомплектованных "бэтэшками". Отсутствие БХМ на шасси БТ было существенным недостатком, поскольку динамические характеристики Т-26 были значительно скромнее, создавались трудности и в снабжении. Поэтому проектирование БХМ на базе БТ велось достаточно активно, при этом предпринимались попытки расширить функции такого танка сверх чисто огнеметных.
