М. Барятинский - Бронеколлекция 1996 № 05 (8) Легкий танк БТ-7

В июле —августе 1937 года проходили испытания опытного образца химического танка ХБТ-7, являвшегося измененным серийным танком БТ-7, приспособленным для огнеметания, заражения местности отравляющими веществами, постановки дымовой завесы и дегазации местности жидким дегазатором.

С серийного танка БТ-7 сняли пушку, ликвидировали все укладки снарядов, рацию и антенну. Для выполнения указанных выше задач на танке установили специальное оборудование и изменили укладку гусениц (при движении на колесном ходу). Специальное оборудование, изготовленное и смонтированное московским заводом "Компрессор", состояло из резервуаров, насоса с приводом, трубопроводов, брандспойта со специальной зажигалкой, спускного и воздушного трубопроводов и контрольно-измерительных приборов.

По бортам танка, снаружи, на приклепанных к броне кронштейнах крепились два резервуара прямоугольной формы емкостью 300 л каждый. Резервуары покрывались броневыми листами толщиной 10 мм и соединялись друг с другом трубопроводом.

Насос — центробежный, одноколесный, с направляющим аппаратом турбинного типа, производительностью 1200 л/мин при 3000 об/мин. Он создавал давление до. 13 кг/см² и приводился во вращение от коленчатого нала двигателя с помощью фрикциона от грузовика ЗИС-б и редуктора.

Нагнетательный трубопровод состоял из двух ветвей. К одному из штуцеров насоса присоединялась труба диаметром 3,5", запиравшаяся задвижкой "Лудло". Эта труба выводилась в маску башни и заканчивалась брандспойтом для огнеметания. На полу боевого отделения труба проходила через сальник, что позволяло вращать башню. К другому штуцеру насоса присоединялась труба диаметром 1,5", соединенная с всасывающим трубопроводом и с трубой, идущей к распылительной насадке в корме танка. Последняя труба имела ответвление, позволявшее подводить жидкость к выхлопным трубам для подогрева при дымопуске в зимнее время.

При испытаниях танк был догружен балластом из расчета полной боевой укладки и снаряжения химической аппаратуры, вооружения и ЗИПа. Это привело к значительной перегрузке танка (общая масса около 15 т) и как следствие к поломке деталей ходовой части и к перегреву двигателя, неудобству обслуживания и регулировки ряда агрегатов, невозможности ведения стрельбы из пулемета ДТ. В результате комиссия, проводившая испытания, сделала следующее заключение: "Танк ХБТ-7 в том виде, в коком он представлен опытным образцом, не может быть рекомендован для принятия на вооружение РККА".

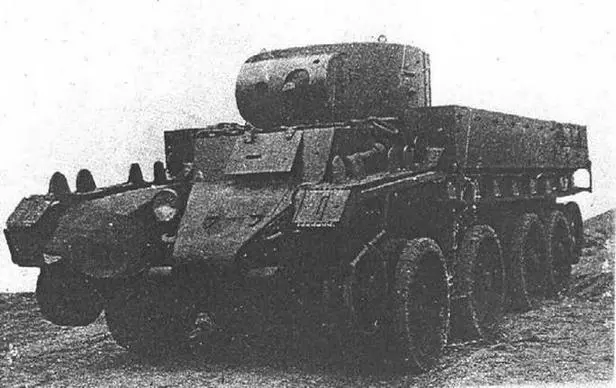

Опытный танк ХБТ-7.

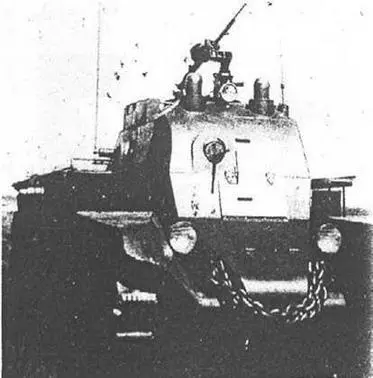

Опытный командирский танк КБТ-7.

Еще один опытный образец огнеметного танка изготовили в 1940 году. Огнеметная установка пневматического действия КС-63 позволяла производить 10 — 15 выстрелов на дальность до 70 м. Располагался огнемет в крыше подбашенной коробки справа от механика-водителя и им же управлялся. Угол горизонтального обстрела огнемета составлял 55°. Практическая скорострельность — 10 — 12 выстр./мин. Для наведения огнемета на цель имелось прицельное приспособление, встроенное в прибор наблюдения механика-водителя.

Следует отметить, что огнемет устанавливался в линейный танк БТ-7 с сохранением основного вооружения и боекомплекта, при незначительном уменьшении запаса хода. Подобная установка существенно повысила огневые возможности танка. К недостаткам конструкции следует отнести трудность огнеметания, поскольку оно требовало отвлечения механика-водителя от его основных функций.

Весьма интересным опытным образцом, построенным на базе БТ-7, был танк КБТ-7 (командирский БТ), представлявший собой первую советскую специализированную командно-штабную машину. Его спроектировали и построили в НАТИ в 1937 году под руководством инженера Н.И.Коротоношко. Вместо башни смонтировали неподвижную рубку высотой 600 мм и шириной, равной ширине корпуса. Отсутствие кругового обстрела компенсировалось наличием четырех шаровых установок для пулемета ДТ во всех стенках рубки. Вооружение состояло из двух пулеметов ДТ, установленных в переднем и правом бортовом листах. Третий, запасной, ДТ одновременно являлся и зенитным. На крыше рубки была смонтирована турель, а в пол танка — подъемная площадка для стрельбы из зенитного пулемета. Боекомплект состоял из 31 магазина.

Экипаж КБТ-7 состоял из 4 человек — командира подразделения, штабного командира, радиста-пулеметчика и механика-водителя. Сиденье последнего располагалось так же, как и на линейном танке. Командир подразделения размещался сзади водителя справа, а штабной командир — сзади-слева. Сиденье радиста устанавливалось посередине у перегородки моторного отделения.

Для наблюдения за местностью на танке имелось два командирских прибора ПТК и четыре смотровых прибора триплекс, по одному в каждой стенке рубки.

Для связи на близком расстоянии применялась радиостанция РТУ, а на дальнем 71 -TK-1. Обе станции оснащались штыревыми антеннами. Управление внутри танковых подразделений осуществлялось с помощью сигнального танкового светосемафора СТО, расположенного на крыше рубки. Для связи с самолетами танк оборудовался специальным танковым авиасигнальным приспособлением ТАСП. Для дневной связи использовались четыре полотнища размером 1900x600 мм, расположенные на крыльях танка. Управлялись полотнища специальным распределительным устройством, позволявшим производить набор различных комбинаций. Связь с самолетами в ночное время осуществлялась с помощью четырех фар, установленных на крыльях машины в броневых стаканах с крышками.

В результате испытаний был выявлен целый ряд недостатков, который дал основание не рекомендовать танк для принятия на вооружение. Требовалась доработка танка, и признавалось желательным провести войсковые испытания КБТ-7.

В 1940 году были успешно проведены испытания телемеханической (радиоуправляемой) группы танков, созданной на базе БТ-7. Группа состояла из танка управления и телетанка, управление которым предусматривалось в трех вариантах: ручное, пультовое автоматическое и телемеханическое. На дальности до 2500 м телетанк выполнял следующие команды: запуск двигателя, остановка танка, переключение передач, поворот вправо и влево, подготовка вооружения к действию, отбой подготовки, огнеметание, дымопуск, стрельба из пулемета, поворот башни вправо и влево, подготовка к взрыву, взрыв и отбой подготовки к взрыву танка. Переключение механизмов управления осуществлялось автоматически. Вооружение телетанка состояло из пулемета Силина, химприбора КС-60 с резервуаром емкостью 400 л и подрывного устройства.
