Корпус делится поперечной перегородкой на два отделения – силовое и боевое. В силовом, занимающем переднюю часть машины, размещены двигатель с оборудованием и агрегаты силовой передачи на передние ведущие колеса. Здесь же смонтированы вентилятор с приводом, водяной и масляный радиаторы, котел пускового подогревателя. Силовое отделение закрывается легкосъемной крышкой.

Двигатель мощностью 55 л.с. (40,4 кВт) обеспечивает самоходной установке максимальную скорость движения по шоссе 45 км/ч. Запас хода – до 250 км.

Боевое отделение рхаходится в кормовой части корпуса. Здесь размещаются вооружение и экипаж, приборы прицеливания и наблюдения, боеукладка, радиостанция и другое оборудование.

Удельное давление гусениц на грунт всего 0,35 кгс/см 2, что и обеспечивает хорошую проходимость самоходной установки по болоту, песку и снегу.

Термин "боевая машина пехоты" (БМП) появился в 60–х годах XX века. Так обычно называют боевой транспортер, позволяющий пехоте действовать заодно с танками в современном маневренном и динамичном бою.

Впрочем, первые прототипы БМП появились еще в 1918 году. Некоторые английские танки перевозили сразу по 20–25 солдат. А вот широко применявшиеся в 1939–1945 годах бронетранспортеры скорее годились на роль "такси для поля боя" – бортовое вооружение было недостаточно мощным, чтобы прикрывать спешившихся стрелков. Этот недостаток был ликвидирован лишь у швейцарского бронетранспортера HS–30, созданного фирмой "Испано–Сюиза" и принятого в 1960 году на вооружение бундесвером.

Первая полноценная боевая машина – советская БМП–1 – поступила на вооружение в 1966 году.

Следом, в 1971 году, бундесвер получил подобную и наиболее тогда защищенную БМП "Мардер", через два года французы обзавелись АМХ–10Р, американцы в 1981 году – М2 "Бредли", а англичане спустя пять лет – MCV–80 "Уорриор".

Боевая машина пехоты БМП–1 была одним из видов бронетанковой техники, заметно усилившим наступательную мощь мотострелковых подразделений Советской Армии. Небольшая масса и размеры БМП–1 обеспечили ей малую уязвимость на поле боя. Машина обладает плавучестью, и ее удобно транспортировать по воздуху.

Особенности конструкции существенно отличают эту машину от других видов бронетанковой техники. Силовое отделение расположено в носовой части корпуса справа. В нем находятся двигатель с главным фрикционом, коробка передач с планетарными механизмами поворота, объединенными в общий блок, масляный бак с котлом подогрева, блок системы охлаждения с воздухоочистителем, узлы топливной системы, компрессор, водооткачивающий насос и другое оборудование.

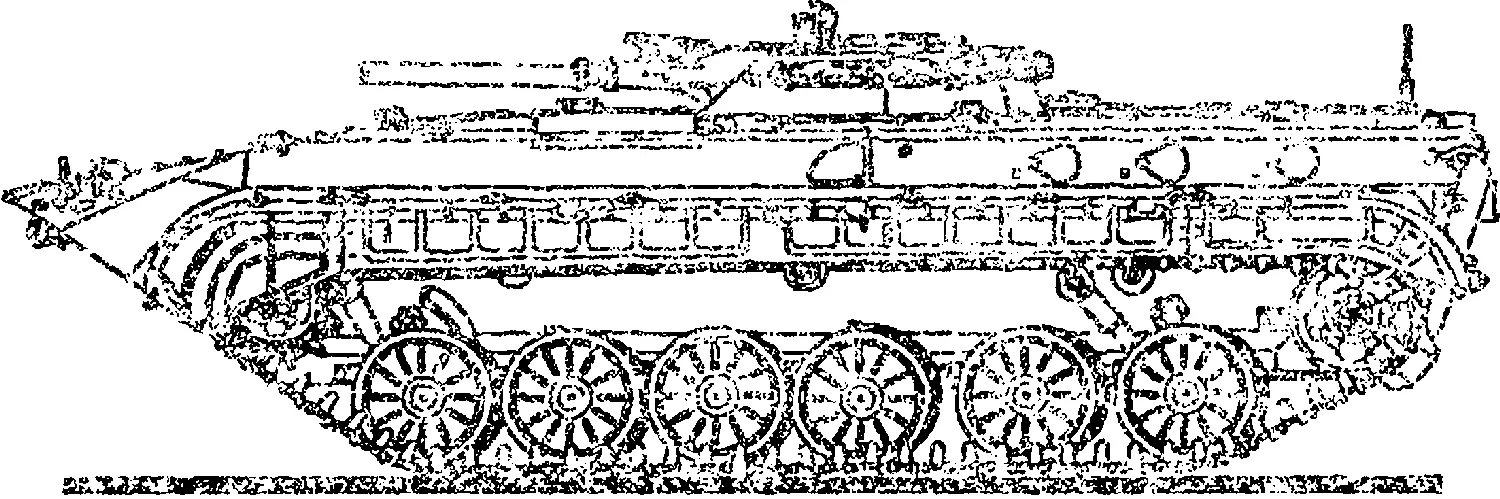

БМП–1

В боевом отделении – оно расположено в средней части корпуса и башне – размещаются оружие и боекомплект, приборы наблюдения и стрельбы, вытяжной вентилятор. На подвесной вращающейся платформе установлено сиденье, а в крыше башни – люк наводчика–оператора. Справа по борту предусмотрены гнезда для укладки противотанковых управляемых ракет с направляющими, а на моторной перегородке установлены баллоны автоматической системы противопожарного оборудования.

Отделение управления находится в передней части машины. В нем имеются входные люки и рабочие места механика–водителя и командира, а также смотровые приборы для работы в дневное и ночное время. Рабочее место командира оборудовано радиостанцией.

Десантное отделение, занимающее кормовую часть корпуса, разделено основным топливным баком и контейнерами аккумуляторных батарей на два отсека. В каждом из них по четыре места для мотострелков. Для высадки десанта в крыше отделения имеются четыре люка, а в корме – две двери.

Кроме того, в десантном отделении размещены ящики для продуктов, водооткачивающая помпа, насос термодымовой аппаратуры, воздуховоды для подачи очищенного воздуха мотострелкам, воздухозаборная труба, вентиляторы отсоса пороховых газов, укладки для гранатомета и другое оборудование.

Машину движет шестицилиндровый V–образный четырехтактный дизель мощностью 300 л. с. (220 кВт). Он обеспечивает машине хорошую подвижность на суше и воде, а также высокую проходимость. Система подогрева машины обеспечивает достаточно быстрый пуск двигателя в холодную погоду. Пуск двигателя производится сжатым воздухом или с помощью электростартера. При необходимости молено использовать оба способа одновременно.

Движение машины по суше и на плаву осуществляется посредством гусениц. Легкая мелкозвенчатая конструкция траков, соединяемых резинометаллическими шарнирами, способствует движению по суше на высокой скорости и позволяет совершать длительные пробеги без замены гусениц. Перемещение на плаву происходит за счет реакции потока воды, движимого перематывающими гусеницами.

БМП–1 оснащена орудием со спаренным пулеметом ПКТ калибра 7,62 мм и противотанковым ракетным комплексом, которые размещены во вращающейся башне.

Гладкоствольное полуавтоматическое орудие позволяет поражать танки на удалении до 1300 м. Его можно использовать также для поражения живой силы и огневых средств противника, расположенных открыто или в укрытиях легкого типа в пределах указанной дальности. Боекомплект орудия состоит из 40 снарядов.

Поражение бронированных объектов на более значительных расстояниях производится противотанковыми ракетами.

Увеличение боевой мощи БМП–1 достигается за счет амбразур и смотровых приборов, позволяющих десанту применять оружие, не выходя из машины, на ходу и во время коротких остановок.

При необходимости действовать вне машины оружие десанта легко вынимается из амбразур, а десантники могут скрытно покинуть машину через двери.

БМП–1 располагает совершенными средствами защиты боевого расчета и оборудования от воздействия обычных огневых средств, ядерного, химического и бактериологического оружия, а также от пожара и затопления при повреждении корпуса на плаву. Машина оборудована также термодымовой аппаратурой для постановки дымовой завесы.

БМП–2 – это боевая машина пехоты второй модификации. Вооружение ее составляет уже автоматическая пушка калибра 30 мм. Она может одинаково эффективно применяться для поражения как наземных, так и воздушных целей.

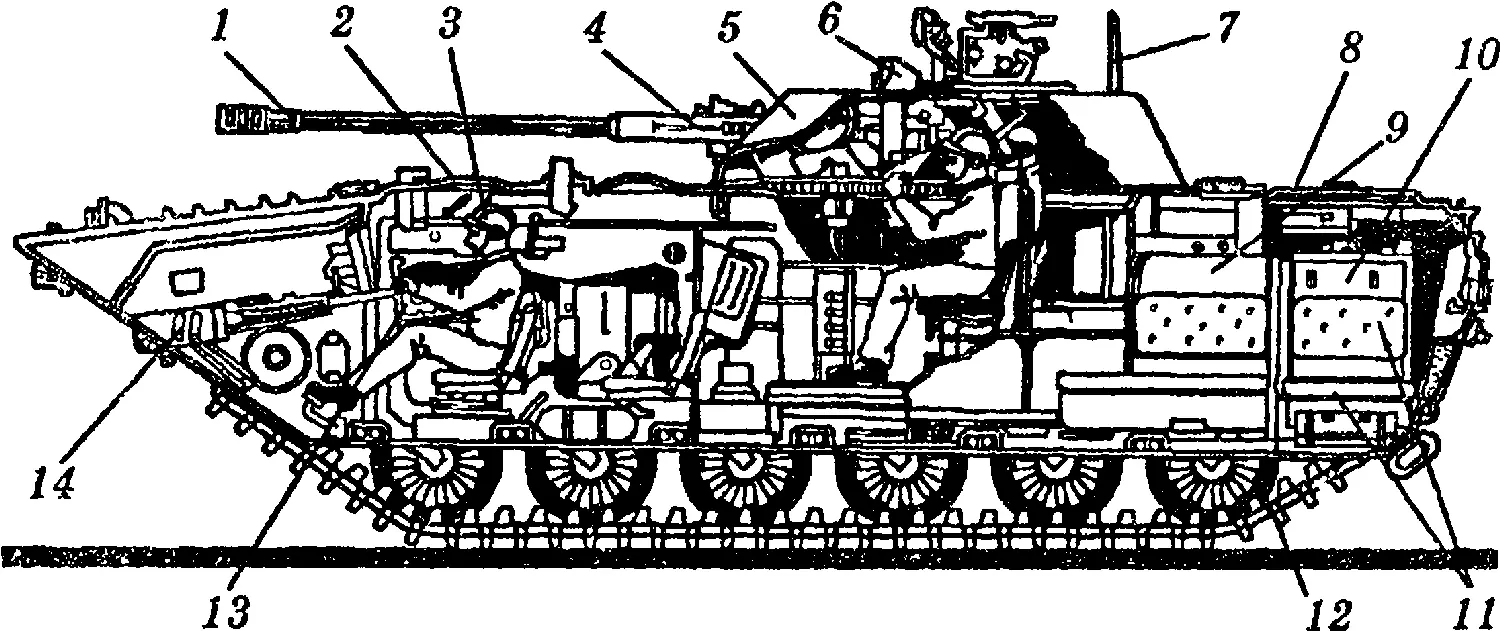

Так выглядит БМП–2 в разрезе: 1 – пушка; 2 – люк механика–водителя; 3 – механик–водитель;4 – спаренный пулемет ПКТ; 5 – башня;6 – комбинированный прицел (дневной и ночной);7 – антенна радиостанции; 8 – люк десанта;9 – топливный бак; 10 – аккумуляторный отсек;11 – сиденье десанта; 12 – опорный каток;13 – силовое отделение (двигатель);14 – баллоны противопожарной системы
