Ю. А. Рыжов.

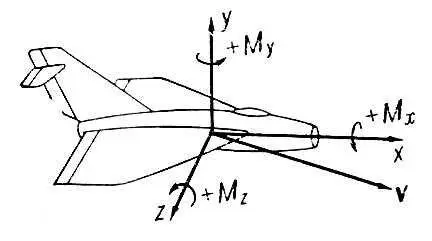

Рис. 2. Проекции аэродинамического момента на оси координат: M x — момент крена; M y — момент рыскания; M z — мoмeнт тангажа.

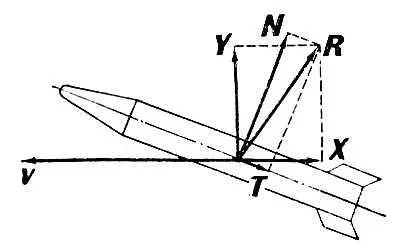

Рис. 1. Разложение аэродинамической силы на составляющие в поточной системе координат X , Y , Z и в связанной системе Т , N , Z ; ось Z на рис. не изображена, она перпендикулярна плоскости чертежа.

Аэродинами'ческий моме'нт, Аэродинамические сила и момент.

Аэродинами'ческий нагре'в,нагрев тел, движущихся с большой скоростью в воздухе или другом газе. А. н. — результат того, что налетающие на тело молекулы воздуха тормозятся вблизи тела.

Если полет совершается со сверхзвуковой скоростью культур, торможение происходит прежде всего в ударной волне, возникающей перед телом. Дальнейшее торможение молекул воздуха происходит непосредственно у самой поверхности тела, в пограничном слое. При торможении молекул воздуха их тепловая энергия возрастает, т. е. температура газа вблизи поверхности движущегося тела повышается максимальная температура, до которой может нагреться газ в окрестности движущегося тела, близка к т. н. температуре торможения:

T 0= Т н+ v 2/2c p,

где Т н— температура набегающего воздуха, v — скорость полёта тела, c p — удельная теплоёмкость газа при постоянном давлении. Так, например, при полёте сверхзвукового самолёта с утроенной скоростью звука (около 1 км/ сек ) температура торможения составляет около 400°C, а при входе космического аппарата в атмосферу Земли с 1-й космической скоростью (8,1 км/сек ) температура торможения достигает 8000 °С. Если в первом случае при достаточно длительном полёте температура обшивки самолёта достигнет значений, близких к температуре торможения, то во втором случае поверхность космического аппарата неминуемо начнёт разрушаться из-за неспособности материалов выдерживать столь высокие температуры.

Из областей газа с повышенной температурой тепло передаётся движущемуся телу, происходит А. н. Существуют две формы А. н. — конвективная и радиационная. Конвективный нагрев — следствие передачи тепла из внешней, «горячей» части пограничного слоя к поверхности тела. Количественно конвективный тепловой поток определяют из соотношения

q k= а ( Т е—Т w),

где T e— равновесная температура (предельная температура, до которой могла бы нагреться поверхность тела, если бы не было отвода энергии), T w— реальная температура поверхности, a — коэффициент конвективного теплообмена, зависящий от скорости и высоты полёта, формы и размеров тела, а также от других факторов. Равновесная температура близка к температуре торможения. Вид зависимости коэффициента а от перечисленных параметров определяется режимом течения в пограничном слое (ламинарный или турбулентный). В случае турбулентного течения конвективный нагрев становится интенсивнее. Это связано с тем обстоятельством, что, помимо молекулярной теплопроводности, существенную роль в переносе энергии начинают играть турбулентные пульсации скорости в пограничном слое.

С повышением скорости полёта температура воздуха за ударной волной и в пограничном слое возрастает, в результате чего происходит диссоциация и ионизация молекул. Образующиеся при этом атомы, ионы и электроны диффундируют в более холодную область — к поверхности тела. Там происходит обратная реакция ( рекомбинация ) , идущая с выделением тепла. Это даёт дополнительный вклад в конвективный А. н.

При достижении скорости полёта порядка 5000 м/сек температура за ударной волной достигает значений, при которых газ начинает излучать. Вследствие лучистого переноса энергии из областей с повышенной температурой к поверхности тела происходит радиационный нагрев. При этом наибольшую роль играет излучение в видимой и ультрафиолетовой областях спектра. При полёте в атмосфере Земли со скоростями ниже первой космической (8,1 км/сек ) радиационный нагрев мал по сравнению с конвективным. При второй космической скорости (11,2 км/сек ) их значения становятся близкими, а при скоростях полёта 13—15 км/сек и выше, соответствующих возвращению на Землю после полётов к другим планетам, основной вклад вносит уже радиационный нагрев.

Частным случаем А. н. является нагрев тел, движущихся в верхних слоях атмосферы, где режим обтекания является свободномолекулярным, т. е. длина свободного пробега молекул воздуха соизмерима или даже превышает размеры тела (подробнее см. Аэродинамика разреженных газов ) .

Особо важную роль А. н. играет при возвращении в атмосферу Земли космических аппаратов (например, «Восток», «Восход», «Союз»). Для борьбы с А. н. космические аппараты оснащаются специальными системами теплозащиты.

Лит.: Основы теплопередачи в авиационной и ракетной технике, М., 1960; Дорренс У. Х., Гиперзвуковые течения вязкого газа, пер. с англ., М., 1966; Зельдович Я. Б., Райзер Ю. П., Физика ударных волн и высокотемпературных гидродинамических явлений, 2 изд., М., 1966.

Н. А. Анфимов.

Аэродинами'ческое сопротивле'ние,лобовое сопротивление, сила, с которой газ (например, воздух) действует на движущееся в нём тело; эта сила направлена всегда в сторону, противоположную скорости, и является одной из составляющих аэродинамической силы. Знание Л. с. необходимо для аэродинамического расчёта летательных аппаратов, т. к. от него зависит, в частности, скорость движения при заданных тяговых характеристиках двигательной установки.

А. с. — результат необратимого перехода части кинетической энергии тела в тепло. Зависит А. с. от формы и размеров тела, ориентации его относительно направления скорости, значения скорости, а также от свойств и состояния среды, в которой происходит движение. В реальных средах имеют место: вязкое трение в пограничном слое между поверхностью тела и средой, потери на образование ударных волн при около- и сверхзвуковых скоростях движения ( волновое сопротивление ) и на вихреобразование. В зависимости от режима полёта и формы тела будут преобладать те или иные компоненты А. с. Например, для затупленных тел вращения, движущихся с большой сверхзвуковой скоростью, А. с. определяется в основном волновым сопротивлением. У хорошо обтекаемых тел, движущихся с небольшой скоростью, А. с. определяется сопротивлением трения и потерями на вихреобразование.
