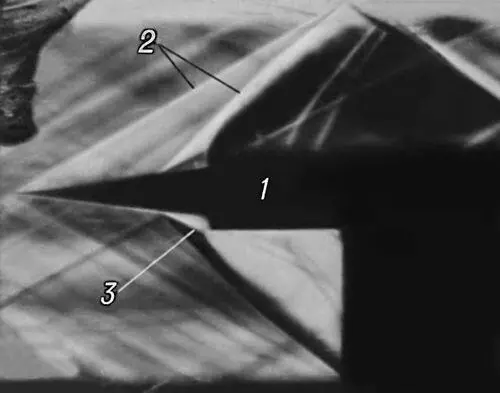

Рис. 3а. Теневые спектры обтекания модели, а — качественное исследование картины течения при М = 3: 1 — модель в виде конуса, опирающегося на торцовую поверхность цилиндра; 2 — ударные волны; 3 — граница оторвавшегося пограничного слоя.

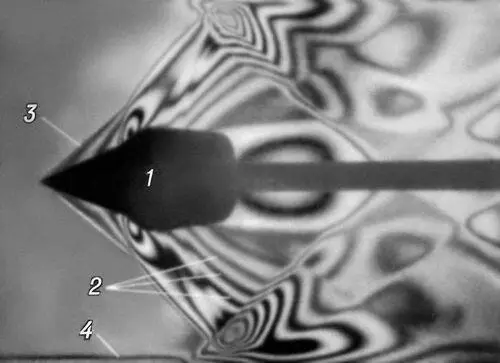

Рис. 4. Интерферограмма обтекания модели сверхзвуковым потоком: 1 — модель; 2 — линии одинаковой плотности; 3 — поверхность ударной волны; 4 — пограничный слой на поверхности сопла.

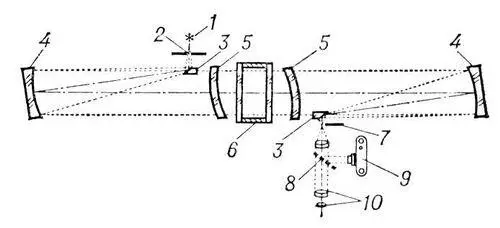

Рис. 2. Схема прибора Тёплера: 1 — источник света; 2 — щель; 3 — зеркала; 4 — сферические зеркала; 5 — мениски; 6 — рабочая часть аэродинамической трубы; 7 — нож Фуко; 8 — полупрозрачное зеркало; 9 — фотокамера; 10 — окуляр.

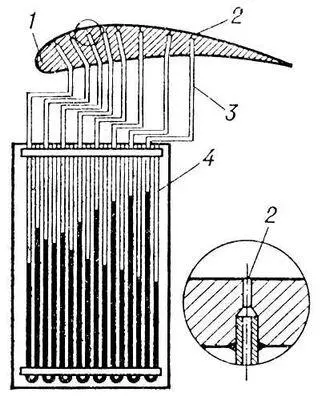

Рис. 1. Схема измерения статических давлений на поверхности модели: 1 — модель; 2 — дренажные отверстия; 3 — трубки; 4 — манометр.

Аэродинами'ческие коэффицие'нты,безразмерные величины, характеризующие аэродинамические силу и момент, действующие на тело, движущееся в жидкой или газообразной среде. А. к. силы C k находят как отношение аэродинамич. силы R к скоростному напору

и характерной площади S, а А. к. момента C m— как отношение аэродинамич. момента М к rv 2/2 , S и к характерной длине l , т. е.

где r — плотность среды, в которой движется тело, v — скорость тела относительно этой среды. Характерные размеры выбираются достаточно произвольно, например для самолёта S — площадь несущих крыльев (в плане), а l — длина хорды крыла; для ракеты S — площадь миделевого сечения, а l — длина ракеты. Если аэродинамическую силу и момент разложить на составляющие по осям, то соответственно будем иметь: А. к. сопротивления — C x, подъёмной и боковой сил — С у и C z, а также А. к. моментов крена, рыскания и тангажа.

Выражение аэродинамических сил и моментов в форме А. к. имеет большое значение для аэродинамических исследований и расчётов, существенно их упрощая. Так, например, аэродинамическая сила, действующая на самолёт, может достигать значений в сотни и тысячи кн (десятки и сотни mс ) , та же сила, действующая на модель этого самолёта, испытываемую в аэродинамической трубе, составляет десятки ньютонов ( н ), но А. к. для самолёта и для модели равны между собой. Или, например, аэродинамическая сила, действующая на шар, падающий с большой высоты на землю, зависит от высоты и скорости падения шара, а А. к. является постоянной величиной.

Для аппаратов больших размеров, летящих на малой высоте с дозвуковой скоростью, для которых М-числоМ < 0,2, А. к. зависит только от формы летательного аппарата и угла атаки (угла между характерной плоскостью и направлением скорости полёта). В общем случае А. к. зависят от вязкости и сжимаемости газа, характеризуемой безразмерными подобия критериями: М-числом и Рейнольдса числом ( рис. 1 и 2 ).

М. Я. Юделович.

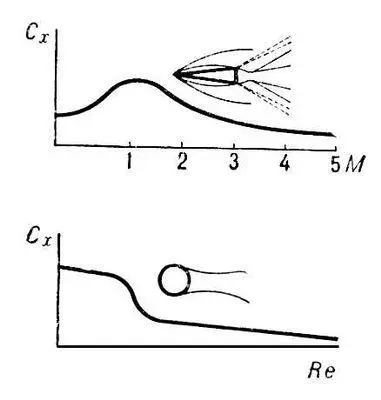

Рис. 1. Зависимость коэффициента аэродинамического сопротивления конуса от числа М . Рис. 2. Зависимость коэффициента аэродинамического сопротивления шара от числа Re .

Аэродинами'ческие сво'йства семя'н,особенности поведения семян в воздушном потоке. А. с. с. зависят от размеров, формы, веса семян, шероховатости их поверхности и др. Эти свойства учитывают при конструировании машин для очистки и сортирования семян. Для изучения А. с. с. используют специальные приборы — пневмоклассификаторы, в которых по вертикальной трубе подаётся снизу воздушный поток на сетку с семенами. Скорость воздушного потока, при которой семена приходят во взвешенное состояние, называется критической. Для семян пшеницы, например, она равна 8—11 м/сек, кукурузы — 10—17 м/сек. Сопротивление семян воздушному потоку зависит от парусности семян (площади поперечного сечения, перпендикулярного потоку). Поведение семян в потоке зависит от их удельной парусности — отношения площади среднего поперечного сечения семян (в см 2 ) к их массе (в г ) . Удельная парусность характеризуется скоростным давлением потока, при котором семя находится во взвешенном состоянии. Это давление измеряется микроманометром.

Аэродинами'ческие си'ла и моме'нт,величины, характеризующие воздействие газообразной среды на движущееся в ней тело (например, на самолет). Силы давления и трения, действующие на поверхности тела, могут быть приведены к равнодействующей R этих сил, называются аэродинамической силой, и к паре сил с моментом М, называются аэродинамическим моментом. Аэродинамическую силу раскладывают на составляющие в прямоугольной системе координат ( рис. 1 ), связанной либо с вектором скорости тела v (поточная, или скоростная, система координат), либо с самим телом (связанная система). В поточной системе сила, направленная по оси потока в сторону, противоположную направлению движения тела, называется аэродинамическим сопротивлениемХ, перпендикулярная ей и лежащая в вертикальной плоскости — подъёмной силойУ, а перпендикулярная к ним обеим — боковой силой Z . В связанной системе координат аналогом первых двух сил являются тангенциальная Т и нормальная N силы. Аэродинамический момент играет важную роль в аэродинамическом расчёте летательных аппаратов, определяя их устойчивость и управляемость, и представляется обычно в виде трёх составляющих — проекций на оси координат, связанных с телом ( рис. 2 ): Mx (момент крена), My (момент рыскания) и Mz (момент тангажа). Знаки моментов положительны, когда они стремятся повернуть тело соответственно от оси у к оси z, от оси z к оси х, от оси д; к оси у. А. с. и м. зависят от формы и размеров тела, скорости его поступательного движения и ориентации к направлению скорости, свойств и состояния среды, в которой происходит движение, а в некоторых случаях и от угловых скоростей вращения и от ускорения движения тела. Определение А. с. для тел различной формы и дри всевозможных режимах полёта является одной из главных задач аэродинамики и аэродинамического эксперимента. См. также Аэродинамические коэффициенты.
