Количественные данные о плотности газа и величине изменения (градиенте) плотности можно получить, сравнивая при помощи микрофотометра изменение освещённости экрана, вызванное градиентом плотности в исследуемом течении, с изменением освещённости, вызванной эталонной стеклянной линзой 2 ( рис. 3 , б) , расположенной вне потока аэродинамической трубы: точкам в поле потока и на линзе, имеющим одинаковую освещённость, соответствует равенство коэффициента преломления. По найденным таким образом значениям коэффициент преломления в поле течения вычисляют плотность газа и величину градиента плотности для всего исследуемого поля. Кроме фотометрического метода, для количественного анализа поля плотностей пользуются и другими методами.

Метод исследования течений газа при помощи интерферометра также основан на зависимости между плотностью газа и коэффициентом преломления. Для этого обычно пользуются интерферометром Маха—Цендера. На полученной фотографии ( рис. 4 ) области равной освещённости соответствуют областям постоянной плотности. Расшифровка фотографий позволяет рассчитать плотность в исследуемой области течения.

Одно из важных преимуществ оптических методов — возможность исследования газовых течений без помощи зондов и насадков различных типов, являющихся источниками возмущений в потоке.

Измерение температуры газовых потоков. В потоке, движущемся с большой скоростью, обычно рассматривают 2 температуры: невозмущённого потока Т и заторможенного потока T 0 = T + v 2/ 2 c p, где c р— удельная теплостойкость газа при постоянном давлении в дж/ ( кг·К ) , v в м /сек, Т и T 0в К . Очевидно, что T 0 ® T при v ® 0. В вязком газе, обтекающем твёрдую поверхность, скорость на стенке равна нулю и любой неподвижный насадок, установленный в воздушном потоке, измерительную температуру, близкую к температуре торможения T 0. В показание прибора войдёт ряд поправок, связанных с наличием утечек тепла и т. п.

При помощи насадков ( рис. 5 ), в которых измерительным элементом обычно служит термопара или термометр сопротивления, удаётся измерить температуру T 0£ 1500 К . Для измерения более высоких температур заторможенного или текущего газа пользуются оптическими яркостными и спектральными методами.

Статическую температуру Т можно найти по связи температуры и скорости звука, т. к.

Для измерения скорости звука в стенке аэродинамической трубы монтируется источник звуковых колебаний известной частоты. На теневой фотографии поля течения будут видны звуковые волны. Скорость звука определяется как a = fe, где е — расстояние между волнами, а f — частота колебаний источника ( рис. 6 ).

Методы измерения касательных сил (трения) и тепловых потоков на поверхности модели. Для определения касательных напряжений t и теплового потока q можно произвести измерение полей скорости и температуры газа вблизи поверхности и найти искомые величины, пользуясь уравнением Ньютона для напряжений трения

и уравнением теплопроводности

где m и l коэффициент динамической вязкости и коэффициент теплопроводности газа,

градиенты скорости и температуры у поверхности тела в направлении у, нормальном к поверхности. Практически невозможно с достаточной точностью получить значения

при y ® 0.Поэтому для определения силы трения и потоков тепла на основании измерения полей скорости и температуры в пограничном слое применяют т. н. интегральные методы, в которых сила трения и тепловой поток на рассматриваемом участке поверхности определяются по изменениям толщины пограничного слоя и профилей скорости и температуры.

Более точные значения t: и q можно получить непосредственным измерением. Для этого на специальных весах измеряют касательную силу D Х на элементе поверхности D S ; касательные напряжения определяются как

Аналогично, пользуясь калориметрами различных типов, можно измерить тепловой поток q, поступающий к рассматриваемому элементу поверхности D S , и получить удельный тепловой поток

Для получения распределения тепловых потоков вдоль поверхности тела обычно определяют скорость повышения температуры dT/dt, измеряемой термопарами, установленными в специальных калориметрах, вмонтированных в поверхность модели, или термопарами, непосредственно впаянными в тонкую поверхность модели с относительно малой теплопроводностью.

Увеличение высоты и скорости полёта, а также необходимость моделирования процессов, возникающих за сильными ударными волнами и вблизи поверхности тела, привело к широкому использованию в аэродинамическом эксперименте и других физических методов измерения, например спектральных методов, применяемых в ударных трубах, радиоизотопных для измерения скорости разрушения теплозащитных материалов, методов измерения электропроводности газа, нагреваемого ударной волной, и др.

Лит.: Попов С. Г., Измерение воздушных потоков, М.—Л., 1947; его же, Некоторые задачи и методы экспериментальной аэромеханики, М., 1952: Пэнк-хёрст Р., Холдер Д., Техника эксперимента в аэродинамических трубах, пер. с англ., М., 1955; Ладенбург Р., Винклер Д., Ван-Вурис К., Изучение сверхзвуковых явлений при помощи интерферометра, «Вопросы ракетной техники», 1951, в. 1—2; Техника гиперзвуковых исследований, пер. с англ., М., 1964; Аэрофизические исследования сверхзвуковых течений, М.—Л., 1966; Современная техника аэродинамических исследований при гиперзвуковых скоростях, под ред. А. Крилла, пер. с англ., М., 1965.

М. Я. Юделович.

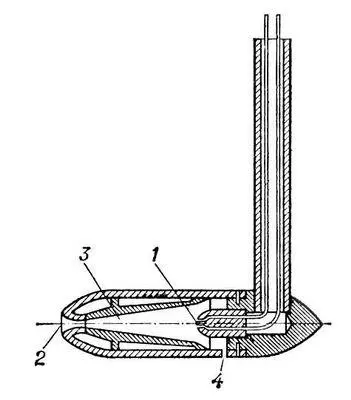

Рис. 5. Насадок для измерений температуры заторможенного потока: 1 — спай термопары; 2 — входное отверстие; 3 — диффузор; 4 — вентиляционное отверстие.

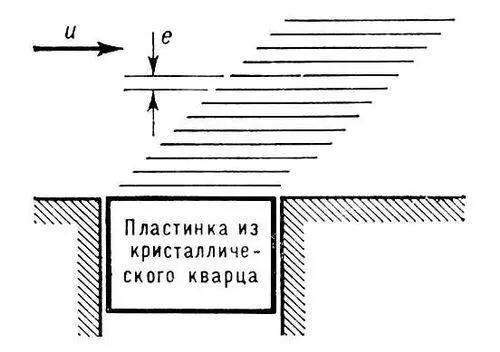

Рис. 6. Схема измерения температуры газа по скорости распространения звуковых волн.

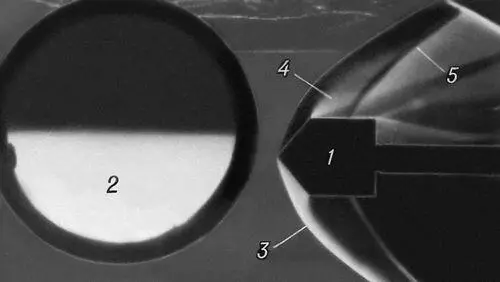

Рис. 3б. Теневые спектры обтекания модели, количественное исследование течения: 1 — модель в форме конуса, переходящая в цилиндр; 2 — эталонная линза; 3 — ударная волна; 4 — веер волн разрежения; 5 — линия пересечения поверхности ударной волны и защитного стекла.
