Развитие техники идёт в направлении дальнейшего увеличения скоростей полёта. Спускаемые космические аппараты «Восток» и «Восход» входят в атмосферу Земли с первой космической скоростью v 1кос» 8 км/сек (т. е. М > 20). Космические корабли, возвращающиеся на Землю с Луны и др. планет, будут входить в атмосферу со второй космической скоростью v 2кос³ 11 км/сек ( М > 30). При таких скоростях полёта температура газа за ударной волной, возникающей перед летящим телом, превыщает 10000 К , молекулы азота и кислорода диссоциируют (распадаются на атомы), и становится существенной ионизация атомов. Необходимо исследовать влияние этих процессов на силы, возникающие при обтекании тела, и тепловые потоки, поступающие к его поверхности. Для этого в А. т. необходимо получить не только натурные значения чисел М и Re, но и соответствующие температуры T 0 . Это привело к созданию новых типов А. т., работающих с газом, нагретым до высоких температур, значительно превышающих температуру, необходимую для предотвращения конденсации воздуха при данном числе М. К установкам этой группы относятся ударные трубы, импульсные установки, электродуговые установки и т. п.

Ударная труба ( рис. 5 , а) представляет собой ступенчатую цилиндрическую трубу, состоящую из двух секций — высокого 1 и низкого 2 давления, разделённых мембраной 3. В секции 1 содержится «толкающий» газ (обычно Не или Н), нагретый до высокой температуры и сжатый до давления p 1 . Секция низкого давления заполняется рабочим газом (воздухом) при низком давлении p 2Это состояние, предшествующее запуску А. т., соответствует на рис. 5 , б времени t 0 . После разрыва мембраны 3 по рабочему газу начинает перемещаться ударная волна 4, которая сжимает его до давления р и повышает температуру. За ударной волной с меньшей скоростью двигается контактная поверхность 5, разделяющая толкающий и рабочий газы (момент времени t 1) . Давление и температура рабочего газа в объёме между ударной волной и контактной поверхностью постоянны. В дальнейшем ударная волна 4 пройдёт через сопло 6 и рабочую часть А. т. 7 в ёмкость 8, и в рабочей части установится сверхзвуковое течение с давлением p 4(момент времени t 2) .

Исследование обтекания газом модели 9 начинается в тот момент, когда ударная волна 4 пройдёт сечение, в котором расположена модель, и заканчивается, когда в это сечение придёт контактная поверхность. Поскольку скорость движения ударной волны в трубе 2 больше скорости контактной поверхности, очевидно, что длительность эксперимента в А. т. тем больше, чем больше длина «разгонной» трубы 2. В существующих ударных А. т. эта длина достигает 200—300 м.

Рассмотренный тип ударных А. т. даёт возможность получить температуры около 8000 К при времени работы порядка миллисекунд. Применяя ударные А. т. с несколькими мембранами, удаётся получить температуры до 18000 К .

Электродуговые А. т. Для решения многих задач аэродинамики можно ограничиться меньшими температурами, но требуется значительное время эксперимента, например при исследовании аэродинамического нагрева или теплозащитных покрытий.

В электродуговых А. т. ( рис. 6 ) воздух, подаваемый в форкамеру сопла, подогревается в электрической дуге до температуры ~6000 К. Дуга, образующаяся в кольцевом канале между охлаждаемыми поверхностями центрального электрода 1 и камеры 2, вращается с большой частотой магнитным полем, создаваемым индуктивной катушкой 7 (вращение дугового разряда необходимо для уменьшения эрозии электродов). А. т. этого типа позволяет получить числа М до 20 при длительности эксперимента в несколько сек. Однако давление в форкамере обычно не превышает 10 Мн/м 2 (100 кгс/см 2 ) .

Большие давления в форкамере ~60 Мн/м 2 (600 кгс/см 2 ) и, соответственно, большие значения числа М можно получить в т. н. импульсных А. т., в которых для нагревания газа применяется искровой разряд батареи высоковольтных конденсаторов. температура в форкамере импульсной А. т. ~ 6000 К , время работы — несколько десятков мсек.

Недостатки установок этого типа — загрязнение потока продуктами эрозии электродов и сопла и изменение давления и температуры газа в процессе эксперимента.

Лит.: Пэнкхёрст Р. и Холдер Д., Техника эксперимента в аэродинамических трубах, пер. с англ., М., 1955; Закс Н. А., Основы экспериментальной аэродинамики, 2 изд., М., 1953; Хилтон У. Ф., Аэродинамика больших скоростей, пер. с англ., М., 1955; Современная техника аэродинамических исследований при гиперзвуковых скоростях, под ред. А. М. Крилла, пер. с англ., М., 1965; Исследование гиперзвуковых течений, под ред. Ф. Р. Риддела, пер. с англ., М., 1965.

М. Я. Юделович.

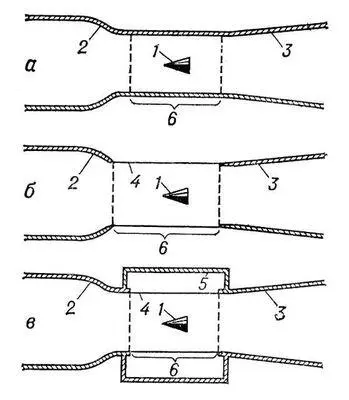

Рис. 2. Схемы рабочей части аэродинамической трубы (а — закрытая, б — открытая, в — открытая рабочая часть с камерой Эйфеля): 1 — модель; 2 — сопло; 3 — диффузор; 4 — струя газа, выходящего из сопла; 5 — камера Эйфеля; 6 — рабочая часть.

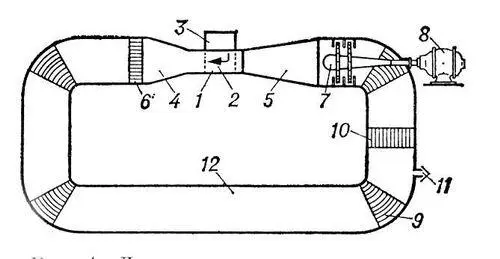

Рис. 1. Дозвуковая аэродинамическая труба.

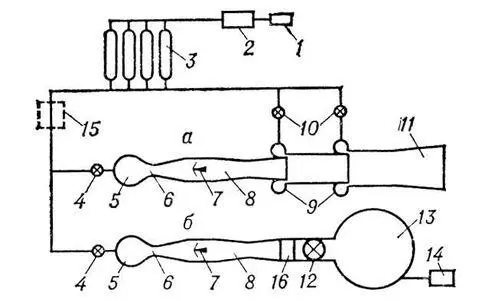

Рис. 4. Две баллонные аэродинамические трубы с повышенным давлением на входе в сопло и с пониженным давлением на выходе из диффузора, создаваемым: а — двухступенчатым эжектором и б — вакуумным газгольдером; 1 — компрессор высокого давления; 2 — осушитель воздуха; 3 — баллоны высокого давления; 4 — дроссельный кран; 5 — ресивер сопла; 6 — сопло; 7 — модель; 8 — диффузор аэродинамической трубы; 9 — эжекторы; 10 — дроссельные краны; 11 — диффузор эжектора; 12 — быстродействующий кран; 13 — вакуумный газгольдер; 14 — вакуумный насос; 15 — подогреватель воздуха; 16 — радиатор.

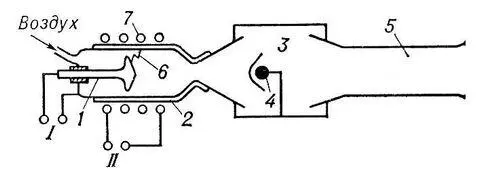

Рис. 6. Электродуговая аэродинамическая труба: 1 — центральный (грибообразный) электрод, охлаждаемый водой; 2 — стенки камеры, переходящие в сверхзвуковое сопло, охлаждаемые водой; 3 — рабочая часть с высотной камерой; 4 — модель; 5 — диффузор; 6 — дуговой разряд; 7 — индукционная катушка, вращающая дуговой разряд; I — контакты для подведения электрического тока дугового разряда; II — контакты для подведения электрического тока к индукционной катушке.
