БСЭ БСЭ - Большая Советская Энциклопедия (ДР)

Испытания Д. с целью определения показателей физико-механических и технологических свойств проводят на малых чистых (без пороков) образцах. Испытаниям подвергают серии образцов, а результаты опытов обрабатывают методами вариационной статистики. Все показатели приводят к единой влажности — 12%. На большинство методов испытаний разработаны стандарты, устанавливающие форму и размеры образцов Д., процедуру экспериментов, способы вычисления показателей её свойств. Д. отличается сильной изменчивостью свойств, поэтому при использовании Д. в качестве конструкционного материала особенно важно применение неразрушающих методов поштучного контроля прочности пиломатериалов, основанных, например, на связи между прочностью Д. и некоторыми её физическими свойствами. На свойства Д. влияют пороки древесины (сучки, гнили, наклон волокон, крень и др.).

При оценке свойств Д. как конструкционного и поделочного материала учитывают её способность удерживать металлические крепления (гвозди, шурупы), износостойкость, способность к загибу некоторых лиственных пород.

Д. имеет высокие значения коэффициента качества (отношение предела прочности к плотности), хорошо сопротивляется ударным и вибрационным нагрузкам, легко обрабатывается и позволяет изготовлять детали сложной конфигурации, надёжно соединяется в изделиях и конструкциях с помощью клея, обладает высокими декоративными свойствами. Однако наряду с положительными свойствами натуральная Д. обладает рядом недостатков: размеры и форма деталей изменяются при колебаниях влажности. При неблагоприятных условиях хранения и эксплуатации (повышенная влажность Д., умеренно высокая температура воздуха, контакт с влажной почвой, конденсация влаги на элементах конструкций и т.д.) Д. загнивает. Гниение представляет собой процесс разрушения Д. в результате жизнедеятельности поселяющихся на ней грибов. Для защиты от загнивания Д. пропитывают антисептиками (см. Антисептические средства ). Д. может также повреждаться насекомыми, для защиты от которых используют инсектициды . Ввиду сравнительно малой огнестойкости Д. при необходимости пропитывают антипиренами .

Народнохозяйственное значение Д.Как конструкционный материал Д. широко применяется в строительстве (деревянные конструкции, столярные детали), на ж.-д. транспорте и линиях связи [шпалы, опоры линий электропередач (ЛЭП)], в горной промышленности (крепь), в машино- и судостроении, в производстве мебели, музыкальных инструментов, спортинвентаря; как сырьё в целлюлозно-бумажной промышленности и для др. видов химической переработки (например, гидролиз, сухая перегонка), а также как топливо. О заготовке Д. см. в ст. Лесозаготовки .

Таблица 3. — Электрические и акустические свойства древесины

Таблица 4. — Плотность и механические свойства малых чистых (без пороков) образцов древесины при влажности 12%

Лит.: Ванин С. И., Древесиноведение, 3 изд., М.—Л., 1949; Яценко-Хмелевский А. А., Основы и методы анатомических исследований древесины, М.—Л., 1954; Москалева В. Е., Строение древесины и её изменение при физических и механических воздействиях, М., 1957; Вихров В. Е., Диагностические признаки древесины главнейших лесохозяйственных и лесопромышленных пород СССР, М., 1959; Никитин Н. И., Химия древесины и целлюлозы, М.—Л., 1962; Древесина. Показатели физико-механических свойств, М., 1962; Уголев Б. Н., Испытания древесины и древесных материалов, М., 1965; Перелыгин Л. М., Древесиноведение, 2 изд., М., 1969; Леонтьев Н. Л., Техника испытаний древесины, М., 1970; Уголев Б. Н., Деформативность древесины и напряжения при сушке, М., 1971.

Б. Н. Уголев.

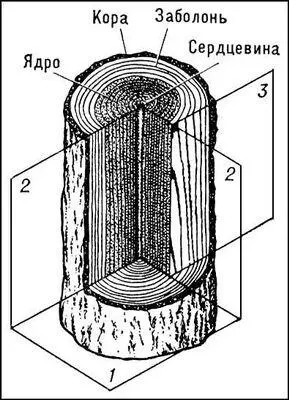

Рис. 1. Основные части ствола и его главные разрезы: 1 — поперечный; 2 — радиальный; 3 — тангенциальный.

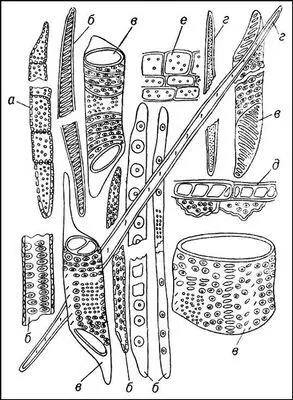

Рис. 2. Типы клеток, слагающих древесину: а — древесинная паренхима; б — трахеиды; в — членики сосудов (трахей); г — волокна либриформа; д — клетки гетерогенного сердцевинного луча хвойного дерева; е — клетки гетерогенного сердцевидного луча лиственного дерева.

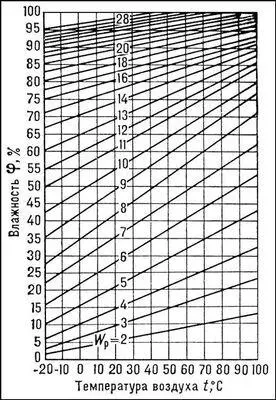

Рис. 5. Зависимость равновесной влажности древесины W pот влажности j и температуры t воздуха.

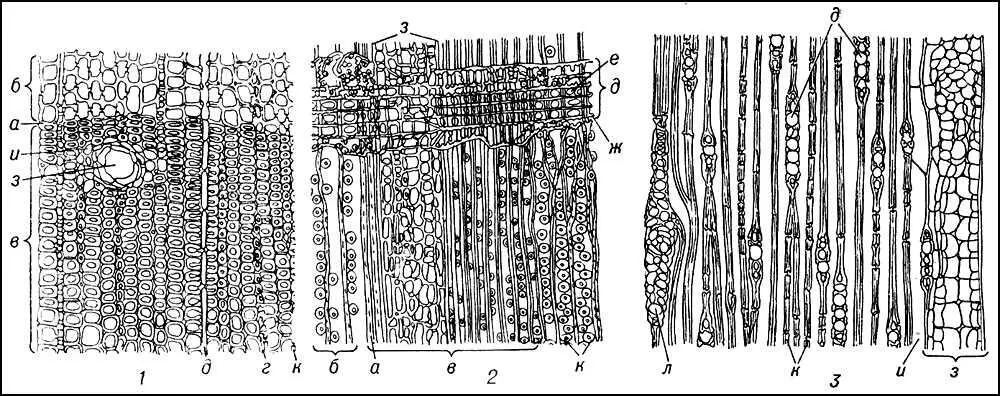

Рис. 4. Участки срезов древесины сосны: 1 — поперечного; 2 — радиального; 3 — тангенциального; а — граница годичного кольца; б — поздняя древесина; в — ранняя древесина: г — новый ряд вклинивающихся трахеид; д — гетерогенный сердцевинный луч, состоящий из лучевых трахеид (е) с мелкими окаймленными порами и паренхимных клеток с большими окновидными порами (ж); з — смоляной ход (хорошо видны выстилающие его эпителиальные клетки); и — клетки паренхимы, окружающие смоляной ход; к — окаймленные поры; л — сердцевинный луч с горизонтальным смоляным ходом.
