БСЭ БСЭ - Большая Советская Энциклопедия (ДР)

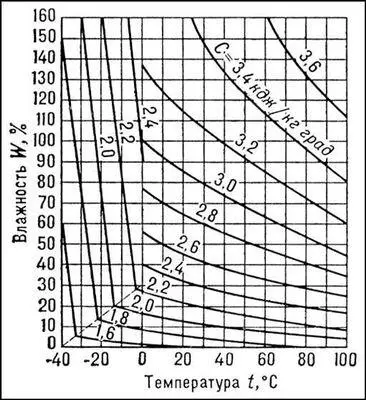

Рис. 6. Зависимость удельной теплоёмкости древесины С от температуры t и влажности W .

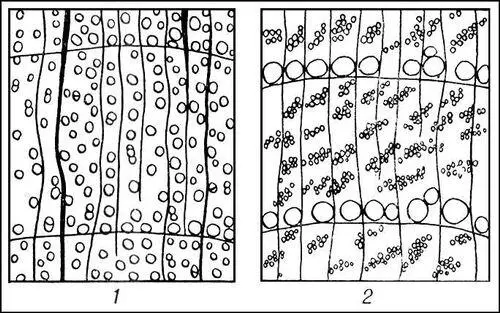

Рис. 3. Схема расположения сосудов древесины на поперечном сечении годичного кольца: 1 — клёна (рассеянно-сосудистая); 2 — вяза (кольцесосудистая).

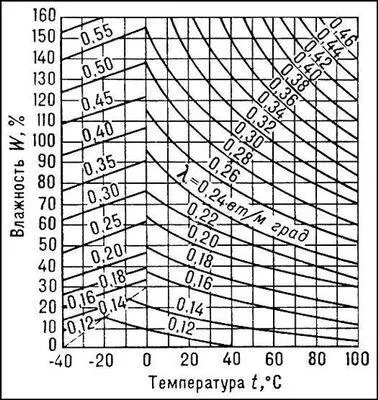

Рис. 7. Зависимость коэффициента теплопроводности древесины l номот температуры t и влажности W .

Древеси'на модифици'рованная,древесина, обработанная каким-либо химическим веществом (синтетической смолой, аммиаком и др.) с целью повышения её механических свойств и придания водостойкости. В большинстве случаев пропитка древесины осуществляется под давлением, полимеризация или поликонденсация вводимых в древесину химических веществ ( мономеров , олигомеров и др.) достигается термической обработкой, облучением рентгеновскими и a-, b-, g-лучами в присутствии катализаторов . Д. м. по сравнению с натуральной обладает увеличенной прочностью на статический изгиб (на 75%); пониженными водопоглощением (в 3—5 раз) и абразивным износом (в 1,5—2 раза). Д. м. применяют для изготовления подшипников скольжения в узлах с.-х. машин, деталей, работающих в агрессивных средах, литейных моделей и копиров и др.

Лит.: Роговин З. А., Химические превращения и модификация целлюлозы, М., 1967; Модификация древесины. [Сб. статей], Рига, 1967.

А. Калниньш.

Древеси'на прессо'ванная,конструкционный материал, древесина, подвергнутая сжатию перпендикулярно волокнам под давлением до 30 Мн/м 2 (300 кгс/см 2 ). Плотность Д. п. 1200—1450 кг/м 3 . В зависимости от способа прессования различают Д. п., получаемую односторонним, двусторонним и контурным уплотнением. Одностороннее уплотнение производится прессованием брусков древесины поперёк волокон в одном направлении, двустороннее — в двух направлениях. Вторым способом достигается более высокая плотность. Контурное уплотнение осуществляется вдавливанием цилиндрической заготовки древесины в металлический цилиндр меньшего диаметра. Предел прочности Д. п. при статическом изгибе, сжатии вдоль волокон, а также твёрдость торцевой поверхности выше, чем у натуральной древесины, в 2—3 раза. В промышленности она заменяет чёрные и цветные металлы, текстолит. Из Д. п. изготовляют погонялки ткацких станков, подшипники скольжения, работающие в абразивной среде, и др.

Лит.: Хухрянский П. Н., Прессование древесины, 3 изд., М., 1964; Справочник фанерщика, М., 1968.

А. Н. Кириллов.

Древеси'нники(Trypodendron), род жуков семейства короедов . Тело (длиной 2,8—3,8 мм ) голое глянцевитое, цилиндрическое, переднеспинка выпуклая, окраска чёрная, на надкрыльях обычно полоски. Обитают Д. в древесине, прогрызая в ней ходы. Безногие мягкие С-образные личинки питаются амброзией — гифами гриба, специально заносимого в ходы жуками. В СССР — 9 видов: полосатый Д. (Т. lineatus) вредит хвойным породам; дубовый Д. (Т. domesticus) — дубу и реже др. лиственным; лестничный Д. (Т. signatus) — разным лиственным породам.

Древесинове'дение,научная дисциплина, изучает строение и свойства древесины; содержит комплекс сведений о древесине как материале, полученных на основе исследований методами биологии, химии, физики, механики и др. наук. Д. — учебная дисциплина для всех лесотехнических специальностей вузов и техникумов в СССР, включающая следующие разделы: строение древесины (макро- и микроскопическое); химические, физические и механические свойства древесины и влияние на них различных факторов; пороки древесины; стойкость; особенности древесины основных лесных пород СССР.

В развитии отечественного Д. большую роль сыграли работы А. Е. Теплоухова, Д. И. Журавского, Д. М. Кайгородова, Н. М. Бурого, А. В. Гадолина, И. П. Бородина, Н. А. Белелюбского, Н. А. Филиппова, Л. А. Иванова, С. И. Ванина, Л. М. Перелыгина, А. Х. Певцова, Н. Н. Чулицкого и др.

Д. как самостоятельная учебная дисциплина оформилась в СССР в 1932. В 30-х гг. были написаны первые учебники и руководства по Д. Тогда же были начаты работы по стандартизации методов физико-механических испытаний древесины, на основе которых в дальнейшем были определены показатели свойств древесины важнейших промышленных пород СССР. Большое внимание уделялось исследованию строения древесины и изучению её пороков. Были установлены зависимости свойств древесины от лесоводственных факторов; выявлено влияние на свойства древесины влажности, температуры, кислот, щелочей и др. Эти исследования обеспечили возможность широкого использования древесины в строительстве, авиастроении, судо- и вагоностроительной промышленности и др.

С 50-х гг. проводятся широкие исследования фундаментальных свойств древесины: микроскопического и ультратонкого строения, реологических свойств, влажностных деформаций, внутренних напряжений, анизотропии, теплофизических, диэлектрических, пьезоэлектрических свойств, неразрушающих методов контроля прочности. Разрабатываются методы испытаний древесины, основанные на использовании инфракрасного, светового, ультрафиолетового, рентгеновского и ядерных излучений; проводятся испытания при звуковых и ультразвуковых колебаниях; объективными методами исследуются цвет и блеск; ведутся изыскания эффективных способов дефектоскопии древесины. Строение и свойства древесины исследуются с целью усовершенствования существующих и разработки новых технологических процессов сушки, пропитки, механической обработки, склеивания, отделки и др.

Лит.: Перелыгин Л. М., Древесиноведение, 2 изд., М., 1969.

Б. Н. Уголев.

Древе'сная ма'сса,волокнистая масса, получаемая при механическом истирании балансовой древесины или щепы на вращающемся камне дефибрера или на др. размалывающих аппаратах с применением воды; полуфабрикат в производстве бумаги, картона, древесноволокнистых плит. Впервые Д. м. получил немецкий ткач Ф. Г. Келлер в 40-х гг. 19 в. В зависимости от способа обработки различают Д. м. белую, бурую и химическую. Белую Д. м. получают из древесины без дополнительной обработки, бурую — из древесины, предварительно пропаренной в котлах под давлением, химическую — из древесины, обработанной растворами едкого натра, моносульфита или бикарбоната натрия (иногда под давлением и при нагреве до 150°С). Широкое применение Д. м. объясняется её дешевизной по сравнению с целлюлозой , тряпичной полумассой, а также способностью повышать печатные свойства бумаги (гладкость, непрозрачность, впитываемость красок и др.). Недостатки Д. м.: сравнительно низкая механическая прочность, недостаточная белизна, а также неустойчивость этих свойств при воздействии солнечного света, влаги и тепла.
