З. изготовляют также способами металлизации стекла катодным распылением и испарением в вакууме. Особенное распространение получает термическое испарение алюминия в вакууме при давлении 6,7·10 -2—1,3·10 -3 н/м 2 (5·10 -4—10 -5 мм рт. ст. ) . Испарение алюминия осуществляется со жгутов из вольфрамовой проволоки либо из жаропрочного тигля. Подготовка поверхности стекла к алюминированию выполняется ещё более тщательно, чем перед химическим серебрением, и включает обезвоживание и обработку электрическим разрядом при значении вакуума 13,3 н/м 2 (10 -1 мм рт. ст. ). Толщина алюминиевой плёнки для получения З. с максимальной отражательной способностью должна составлять не менее 0,12 мкм. Благодаря повышенной химической стойкости алюминированные З. иногда используются как поверхности наружного отражения, которые защищаются оптически прозрачными слоями Al2O3, SiO 2, MgF 2, ZnS и др. Обычно же слой алюминия покрывается непрозрачными лакокрасочными материалами, такими же, как и при серебрении. Некоторая неравномерность по спектру и ухудшение отражательной способности алюминированных З. по сравнению с посеребрёнными оправданы значительной экономией серебра при массовом производстве З.

Способами катодного распыления и термического испарения могут быть получены З. с плёнками большинства металлов, а также диэлектриков. Об изготовлении высокоточных оптических З. больших размеров см. в ст. Рефлектор.

Применение З. в науке, технике и медицине. Свойство вогнутых З. фокусировать параллельный их оси пучок света используется в телескопах-рефлекторах. На обратном явлении — преобразовании в З. пучка света от источника, находящегося в фокусе, в параллельный пучок — основано действие прожектора . З., применяемые в сочетании с линзами, образуют обширную группу зеркально-линзовых систем. В лазерах З. применяют в качестве элементов оптических резонаторов. Отсутствие хроматических аберраций обусловило использование З. в монохроматорах (особенно инфракрасного излучения) и многих др. приборах.

Помимо измерительных и оптических приборов, З. применяют и в др. областях техники, например в гелиоконцентраторах, гелиоустановках и установках для зонной плавки (действие этих устройств основано на свойстве вогнутых З. концентрировать в небольшом объёме энергию излучения). В медицине из З. наиболее распространён лобный рефлектор — вогнутое З. с отверстием посередине, предназначенное для направления узкого пучка света внутрь глаза, уха, носа, глотки и гортани. З. многообразных конструкций и форм применяют также для исследований в стоматологии, хирургии, гинекологии и т.д.

Лит.: Слюсарев Г. Г., Методы расчёта оптических систем, М. — Л., 1937; Зоннефельд А., Вогнутые зеркала, пер. с нем., М. — Л., 1935; Максутов Д. Д., Астрономическая оптика, М. — Л., 1946; Винокуров В. М., Химические методы серебрения зеркал, М., 1950; Тудоровский А. И., Теория оптических приборов, ч. 2, М. — Л., 1952; Розенберг Г. В., Оптика тонкослойных покрытий, М., 1958; Данилин Б. С., Вакуумное нанесение тонких пленок, М., 1967; Глюк И., И все это делают зеркала, пер. с англ., М., 1970.

И. И. Борисова, В. Н. Рождественский.

Настенное зеркало. Стекло, резьба по дереву, золочение. Россия. Середина 18 в. Исторический музей. Москва.

А. Н. Воронихин. Камин с зеркалом в Строгановском дворце в Ленинграде. Конец 18 в.

Тыльная сторона зеркала эпохи Фатимидов. Бронза. 11—12 вв. Музей Бенаки. Афины.

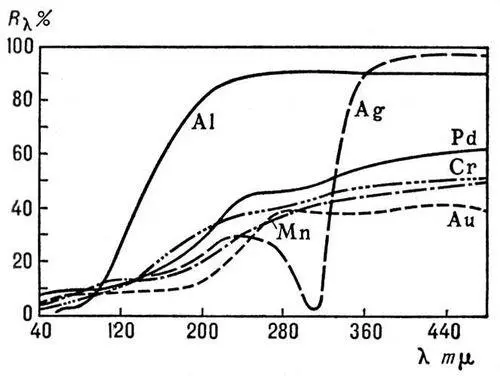

Рис. 2. Спектральные коэффициенты отражения металлических плёнок.

Туалетное зеркало. Стекло, сталь с полировкой и золочением. Тула. Конец 18 в. Павловский парк и дворец-музей художественного убранства русских дворцов 18—19 вв.

Рис. 1 к ст. Зеркало.

Зеркало из Коринфа. Бронза. 6 в. до н. э. Национальный археологический музей. Афины.

Тыльная сторона японского (?) зеркала. Бронза, черный лак, золото, серебро. 8 в. Резиденция Шосоин. Нара.

Тыльная сторона этрусского зеркала. Бронза. 5 в. до н. э. Британский музей. Лондон.

Королевская дорожная шкатулка. Стекло, дерево, кожа, бархат, серебро с золочением. Аугсбург. 1755—57. Музей земли Вюртемберг. Штутгарт.

Туалет-комодик. Стекло, дерево, резьба по кости. Холмогоры. Конец 18 в. Эрмитаж. Ленинград.

Зеркало Марии Медичи. Стекло, золото, камеи, самоцветы. Венеция. Ок. 1600. Лувр. Париж.

Тыльная сторона скифского зеркала из Келермесского кургана. Серебро с золочением. 6 в. до н. э. Эрмитаж. Ленинград.

Ф. О. Шехтель. Камин с зеркалом в особняке Дерожинской в Москве. 1902.

Фарфоровый камин с зеркалом. Вена. Около 1740. Австрийский музей прикладного искусства. Вена.

Зе'ркало вод,водная поверхность рек, озёр и др. водоёмов или поверхность подземных ненапорных вод. В последнем случае за З. в. принимается верхняя граница (поверхность) безнапорных подземных вод в водоносном пласте. Зеркало подземных вод наклонено в направлении движения воды и в сглаженном виде отражает рельеф поверхности. В случае, если подземные воды заполняют замкнутые понижения водоупорного ложа, их поверхность принимает горизонтальное положение. Очертания зеркала подземных вод в плане изображаются на карте с помощью гидроизогипс.
