Ахроматичность и высокий коэффициент отражения зеркал в широкой спектральной области обусловили использование З.-л. с. и в др. приборах, работающих в ультрафиолетовой и инфракрасной областях спектра (в частности, в спектральных приборах ); входящие в состав таких систем линзы изготовляют из специальных материалов (кварц, флюорит, фтористый литий и др.).

Лит.: Тудоровский А. И., Теория оптических приборов, 2 изд., ч. 2. М. — Л., 1952; Максутов Д. Д., Астрономическая оптика, М. — Л., 1946; Слюсарев Г. Г., Методы расчёта оптических систем, 2 изд., Л., 1969.

Г. Г. Слюсарев.

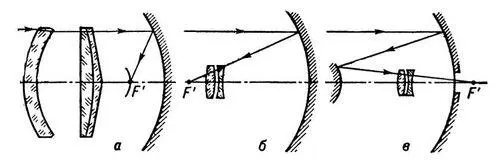

Рис. 1. Оптические схемы астрономических зеркально-линзовых систем с линзовыми компенсаторами аберраций: а — сверхсветосильный объектив с большим углом зрения (до 30°), применяемый для фотосъёмки движущихся небесных тел, например метеоров; исправлены все аберрации за исключением кривизны поля изображения; б — телескоп с параболоидальным зеркалом; исправление комы компенсатором У. Росса увеличивает поле зрения системы; в — система Г. Г. Слюсарева и В. С. Соколовой с параболическим большим зеркалом и сферическим малым; исправлены все аберрации, кроме дисторсии: длина системы значительно меньше её фокусного расстояния.

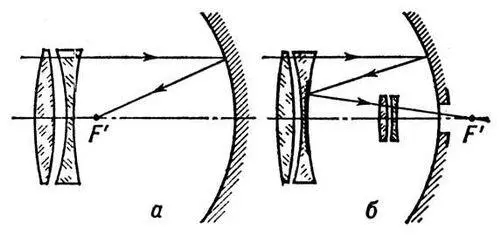

Рис. 2. Оптические схемы зеркально-линзовых фотографических объективов: а — объектив конструкции Д. С. Волосова и Д. Ю. Гальперна с асферическим зеркалом и одним афокальным компенсатором; б — объектив, построенный по усложнённой схеме Кассегрена с двумя сферическими зеркалами и двумя афокальными компенсаторами (один — в параллельном пучке, второй — в сходящемся).

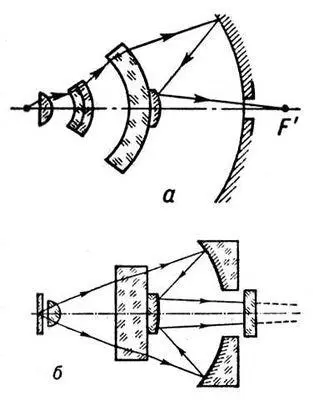

Рис. 3. Оптические схемы иммерсионных зеркально-линзовых объективов микроскопов: а — конструкции В. А. Панова; б — конструкции Д. С. Волосова.

Зерка'льно-ли'нзовый телеско'п,катадиоптрический телескоп, оптический инструмент, в котором изображение строится сложным объективом, содержащим как зеркала, так и линзы. Коррекционные линзы сравнительно небольшого диаметра используются во всех современных рефлекторах для увеличения полезного поля зрения, однако к числу З.-л. т. их не относят. Зеркально-линзовыми принято считать только такие телескопы, в которых линзовые элементы сравнимы по размеру с главным зеркалом и предназначены для коррекции изображения (оно строится главным зеркалом). К З.-л. т. относятся Шмидта телескоп (камера Шмидта,, 1931), Максутова телескоп (менисковый телескоп, 1941) и некоторые др. В телескопе Шмидта аберрации сферического главного зеркала устраняются с помощью специальной коррекционной пластинки сложного профиля, установленной во входном зрачке. В телескопе Максутова аберрации главного сферического или эллиптического зеркала исправляются мениском, установленным перед зеркалом. Для наблюдений метеоров и искусственных спутников Земли применяют З.-л. т. типа супер-Шмидт (1947) — сочетание систем Шмидта с менисковыми системами Максутова.

В рефлекторах системы Ричи — Кретьена используют сравнительно небольшие линзовые корректоры, устанавливаемые в сходящемся пучке перед фокусом телескопа; впервые такой корректор был предложен в 1935 для 5-метрового рефлектора Маунт-Паломарской астрономической обсерватории (США). Однако в узком понимании термина такие системы не относятся к З.-л. т. См. также Зеркально-линзовые системы.

Лит.: Максутов Д. Д., Астрономическая оптика, М. — Л., 1946.

Н. Н. Михельсон.

Зерка'льные анте'нны,антенны, в которых для фокусирования высокочастотной электромагнитной энергии используется явление зеркального отражения от криволинейных металлических поверхностей (зеркал). По размерам зеркало значительно превосходит длину волны. Основные модификации З. а. определяются количеством отражателей: известны одно-, двух- и трёхзеркальные антенны. Конструктивно З. а. выполняют в виде металлических или металлизированных поверхностей различной формы. Для снижения массы зеркал и уменьшения давления ветра (парусности) на их поверхность зеркала нередко изготавливают не из сплошного материала, а из сетки проводов или параллельных пластин, а также из перфорированных металлических листов. Применяют З. а. следующих типов: параболические антенны, Кассегрена антенны, рупорно-параболические антенны, сферические антенны, перископические антенны, зеркальные апланатические антенны и др. См. также Антенна.

О. Н. Терёшин, Г. К. Галимов.

Зерка'льные у'тки,породная группа уток мясо-яичного направления. Выведена на Кучинском племзаводе Московской области путём воспроизводительного скрещивания пекинских уток, хаки-кемпбелл и местных. Конституция крепкая, туловище удлинённое, немного приподнятое, грудь выпуклая. Оперение светло-серое, блестящее, у селезней грудь коричнево-красная, голова чёрная с зелёным отливом. Масса молодняка в 60-дневном возрасте около 2 кг, взрослых селезней 3,5 кг (наибольшая 4 кг ), уток 3—3,5 кг. Яйценоскость 150 яиц, наивысшая 234 яйца. Масса яиц 80 г. Выводимость яиц 74—75%. Разводят З. у. в основном в Орловской, Липецкой и Белгородской областях.

Зерка'льные я'дра,пара ядер, отличающихся тем, что при одинаковом суммарном числе нейтронов и протонов число нейтронов в одном из них равно числу протонов во втором. Примеры З. я.: ядро трития

содержащее 1 протон и 2 нейтрона, и ядро

содержащее 2 протона и 1 нейтрон. Др. примеры:

(см. Ядро атомное, Изотопы ).

Зерка'льный карп,самая распространённая форма разводимого в прудах карпа (культурная форма сазана ). На теле имеются отдельные крупные чешуйки — «зеркальца» (отсюда название).

Илл. к ст. Зеркальный карп.

Зерка'льный телеско'п,то же, что рефлектор в астрономии.
