Зе'ркало горе'ния,поверхность слоя горящего топлива в слоевых топках. Одна из характеристик слоевых топок — количество тепла на 1 м 2 3 . г. [в современных топках составляет 2,5—6,3 Гдж/м 2 · ч (600—1500 тыс. ккал/м 2 · ч )] .

Зе'ркало скольже'ния,гладкая поверхность горных пород, возникающая обычно при тектонических перемещениях и образовании надвигов, сбросов и др. разрывных дислокаций. Кроме полировки, являющейся следствием трения соприкасающихся поверхностей разрыва сплошности пород, на З. с. наблюдаются штрихи и бороздки, расположенные в направлении последнего перемещения по разрыву.

Зерка'льная апланати'ческая анте'нна,двухзеркальная антенна с управляемым изменением (сканированием) направления максимума диаграммы направленности, при котором форма диаграммы направленности остаётся постоянной. З. а. а. применяют преимущественно в радиолокации и радионавигации для волн сантиметрового диапазона. В З. а. а. сканирование осуществляется перемещением облучателя по некоторой оптимальной фокальной кривой при неподвижных зеркалах ( рис. ). Энергия, подводимая к облучателю, направляется на вспомогательное зеркало, от которого она отражается на главное зеркало. Размеры последнего определяют ширину диаграммы направленности. Вспомогательное зеркало выполняется в виде системы линейных проводов, ориентированных параллельно вектору напряжённости электрической составляющей электромагнитного поля облучателя. Вектор напряжённости электрической составляющей поля, отражённого от главного зеркала, направлен перпендикулярно проводам вспомогательного зеркала и поэтому свободно проходит через него. Такой поворот плоскости поляризации поля, отражённого от главного зеркала, осуществляется соответствующим выполнением последнего. Соотношение фокусных расстояний различных лучей определяет собой степень искажений диаграммы направленности при сканировании. Искажения получаются минимальными (антенна становится апланатической) при одинаковых фокусных расстояниях всех лучей.

Лит.: Фрадин А. З., Антенны сверхвысоких частот, М., 1957, с. 295—301.

О. Н. Терёшин, Г. К. Галимов.

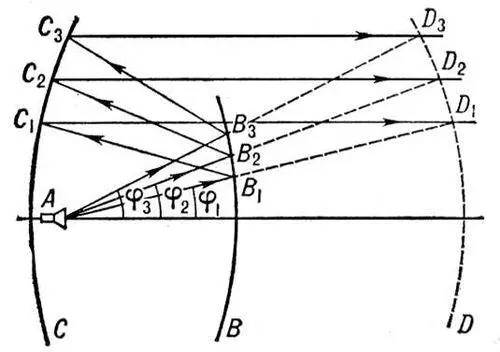

Схема хода лучей в зеркальной апланатической антенне: А — облучатель; В — вспомогательное зеркало; С — главное зеркало; B 1, B 2, B 3— точки отражения лучей от вспомогательного зеркала; C 1, C 2, C 3— точки отражения лучей от главного зеркала; D 1, D 2, D 3— точки пересечения продолжений лучей AB 1, AB 2, AB 3с соответствующими им лучами C 1D 1, C 2D 2, C 3D 3; AD 1, AD 2, AD 3— фокусные расстояния лучей, определяемых соответственно углами j 1, j 2, j 3; D — фокальная окружность.

Зерка'льная ла'мпа,лампа накаливания, часть поверхности колбы которой имеет зеркальное покрытие. Форма колбы выбирается такой, чтобы за счёт отражения от зеркального слоя получить требуемое распределение света. Невысокая точность формы колбы, получаемой выдуванием из стекломассы, вызывает ограниченную точность воспроизведения кривой распределения света. Для исключения бликов, особенно заметных при освещении на малых расстояниях, часть колбы, через которую выходит световой поток лампы, делают матовой. Зеркальными выполняют и некоторые специальные лампы, требующие достаточно сложной кривой распределения света.

Зерка'льное отраже'ниеотносительно данной плоскости ее, преобразование пространства, при котором точке Р, расположенной по одну сторону от плоскости a, соответствует точка P’, расположенная по др. сторону от a так, что плоскость a перпендикулярна к отрезку PP’ и проходит через его середину. З. о. оставляет неподвижными точки плоскости a . Аналогичным образом определяется З. о. плоскости относительно данной её прямой. См. также Симметрия.

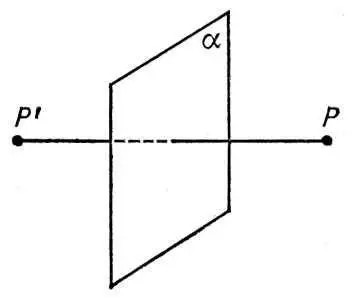

Рис. к ст. Зеркальное отражение.

Зерка'льно-ли'нзовые систе'мы,катадиоптрические системы, оптические системы, содержащие как отражающие поверхности ( зеркала ) , так и линзы. В некоторых З.-л. с. зеркала выполняют чисто конструктивные функции (изменение направления светового пучка, уменьшение габаритов прибора и т.п.), не влияя на качество изображения. Примером таких систем могут служить зеркально-линзовые конденсоры микроскопов (см. Микроскоп ) . В др. случаях зеркала играют основную роль в образовании изображений, а линзы служат главным образом для исправления аберраций, вносимых зеркалами (см. Аберрации оптических систем ). Оптические свойства зеркал не меняются при изменении длины волны падающего света (т. е. зеркала ахроматичны), поэтому З.-л. с. широко применяются в случаях, когда оптическая система должна обладать большим фокусным расстоянием и большим диаметром (объективы телескопов, длиннофокусные фотографические объективы, геодезические инструменты высокой разрешающей силы).

Одна из основных областей применения З.-л. с. — астрономия (см. Зеркально-линзовый телескоп, Максутова телескоп, Менисковые системы, Шмидта телескоп, Супер-Шмидт ) . Сочетание зеркал разной формы и различных комбинаций линзовых компенсаторов позволило создать З.-л. с. с большими углом зрения и светосилой ( рис. 1 , а, б), уменьшить длину астрономических приборов ( рис. 1 , в).

З.-л. с. используются в качестве светосильных (относительное отверстие до 1: 0,8) фотографических объективов ( рис. 2 , а) и телеобъективов. У этих систем сравнительно небольшое поле зрения, однако их разрешающая способность, как правило, выше, чем у линзовых объективов с такими же характеристиками. Поле зрения может быть несколько увеличено построением объектива по схеме рис. 2 , б .

С середины 20 в. З.-л. с. начали применяться при конструировании объективов микроскопов. Типичные схемы приведены на рис. 3 , а, б. Такие объективы обычно взаимозаменяемы с линзовыми, но обладают рядом преимуществ, особенно при исследовании в лучах, находящихся за пределами видимой области спектра (малость остаточной хроматической аберрации З.-л. с., обусловленная ахроматичностью зеркал, позволяет производить фотографирование в ультрафиолетовых лучах по визуальной фокусировке).
