Рис. 1. Способ изолиний.

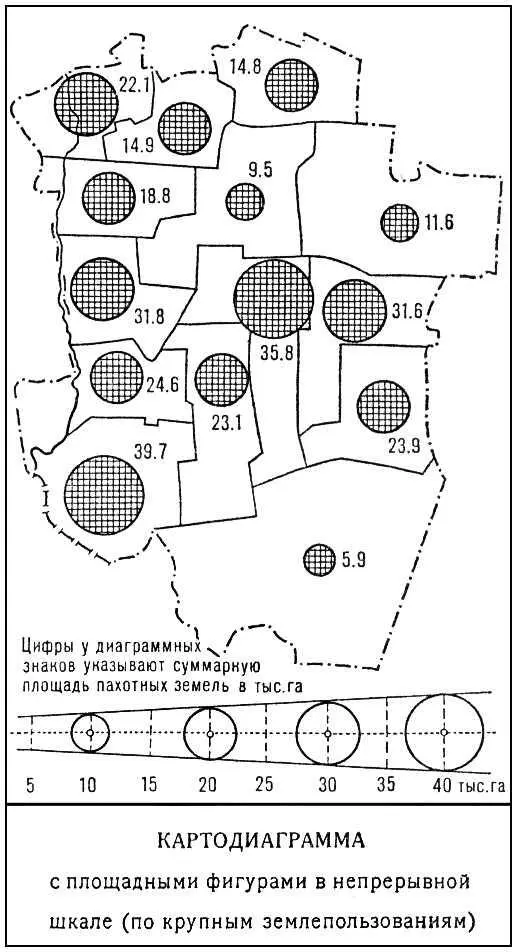

Рис. 5. Картографирование пахотных земель. Картодиаграмма.

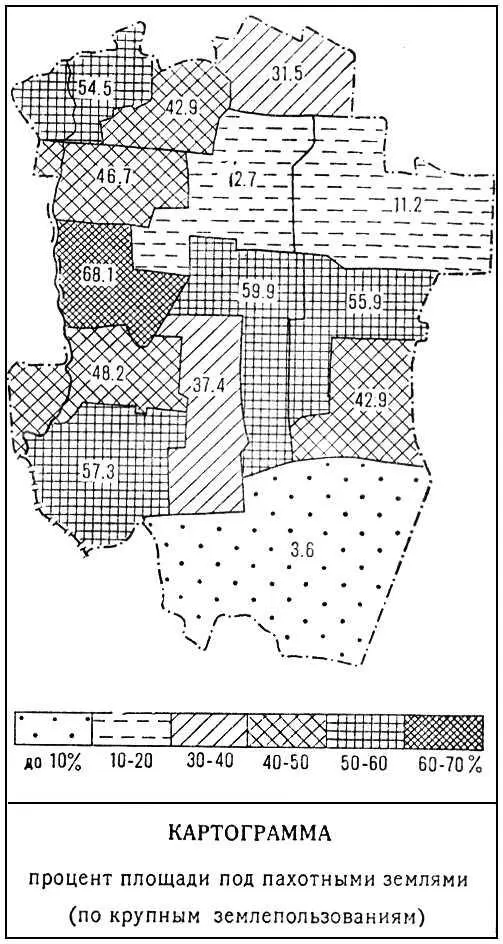

Рис. 6. Картографирование пахотных земель. Картограмма.

Картографи'ческий ме'тодисследований, применение географических карт для научного анализа, познания и прогноза явлений. К. м. используют для исследования закономерностей пространственного размещения явлений, их взаимосвязей, зависимостей и развития. Многообразие приёмов анализа и обработки карт, свойственное К. м., можно объединить в следующие основные способы: 1. Визуальный анализ, заключающийся в непосредственном зрительном исследовании по картам пространственного размещения, сочетаний, связей и динамики явлений. 2. Графические приёмы анализа, состоящие в построении по картам профилей и разрезов (дающих наглядное представление о вертикальной структуре явлений), блок-диаграмм (совмещающих перспективное изображение местности с её вертикальными разрезами), различного рода графиков и диаграмм (например, гипсографических кривых ) и т.п. 3. Картометрические работы, заключающиеся в определении по картам координат, расстояний, длин, высот, площадей, объёмов, углов и др. количественных характеристик объектов, изображенных на карте (с оценкой точности получаемых результатов). 4. Математико-статистический анализ, применяемый: а) для исследования по картам любых однородных явлений (температур воздуха, плотности сельского населения, урожайности и т.п.), их размещения и временных изменений, определяемых многими факторами с неизвестной функциональной зависимостью; б) для выяснения формы и тесноты связей между различными явлениями (посредством вычисления корреляционных зависимостей — коэффициентов корреляции, корреляционных отношений и т.д.). 5. Математическое моделирование, имеющее целью создание пространственных математических моделей, т. е. математическое описание явлений (или процессов) по исходным данным, снятым с карты, и последующее исследование моделей для интерпретации и объяснения явлений; в частности, разработана методика составления аппроксимирующих уравнений поверхностей — реальных (например, рельефа земной поверхности) или абстрактных (например, годового слоя осадков). 6. Переработка (преобразование) карт для получения производных карт, специально предназначаемых и удобных для конкретного исследования (например, составление по гипсометрической карте производной карты крутизны склонов для изучения и прогнозирования процессов эрозии).

Для К. м. обычно совместное применение указанных выше способов в их различных комбинациях. Многие из них теперь связаны с использованием электронно-вычислительных машин для автоматической обработки данных, снятых с карты «ручным» способом. Вместе с тем входят в употребление способы для автоматического получения по карте данных, необходимых для исследования, и для их сопряжённой автоматической обработки (например, для автоматического определения площадей по картам).

Лит.: Берлянт А. М., Картографический метод исследования, в сборнике: Итоги науки. Картография 1967—1969, в. 4. М., 1970; Салищев К. А., Картография, 2 изд., М., 1971.

К. А. Салищев.

Картографи'ческий трансформа'тор,прибор для преобразования картографических проекций. В механическом К. т. эластичная плёнка, на которую перенесена проекция исходного материала, растягивается до совмещения картографических сеток материала и оригинала. Преобразованное изображение фотографируется или перерисовывается.

В оптико-механическом К. т. (например, в фототрансформаторах с щелевым устройством) осуществляются сложные преобразования картографических проекций. Изображение исходного материала 1 , расположенного на предметной плоскости 2 , проецируется объективом 3 на картинную плоскость 4 . Изображение на картинной плоскости перемещается в направлении XX вследствие перемещения объектива. Преобразование исходной проекции осуществляется фиксацией развёртки изображения на фотоматериал 5 через щель 6 . При этом фотоматериал дополнительно перемещается в направлении YY по гибкому лекалу 7 . Разрабатываются электронные К. т., в которых изображение, получаемое на экране электроннолучевой трубки, изменяется в зависимости от изменения напряжения на отклоняющем устройстве.

А. Г. Иванов.

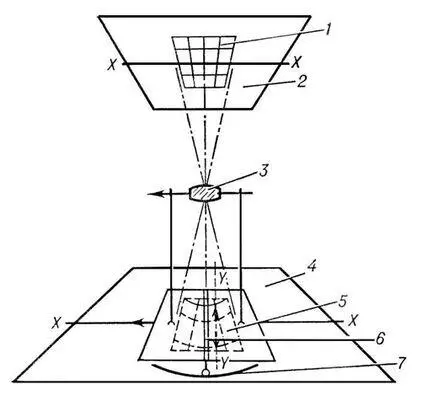

Фототрансформатор с щелевым устройством.

Картогра'фия(от карта и ...графия ), наука о географических картах, о методах их создания и использования. Это наиболее распространённое определение К. отражает её технические аспекты. Между тем современный взгляд на географические карты как наглядные образно-знаковые модели пространства приводит к более строгому определению предмета и метода картографии. К. — наука об отображении и исследовании пространственного размещения, сочетаний и взаимосвязей явлений природы и общества (и их изменений во времени) посредством картографических изображений, воспроизводящих те или иные стороны действительности. Это определение включает в круг интересов К. карты небесных тел и звёздного неба, а также глобусы, рельефные карты и другие пространственные модели в картографических знаках. Предмет К. (пространственное размещение, сочетания и взаимосвязи явлений) и развитие тематических карт всё более причленяют её к естественным наукам. Термин «К.» применяют также к научной и производственной картографической деятельности и к её результатам, например государственная К. В таком смысле термин «К.» входит в название картографо-геодезической службы СССР (Главное управление геодезии и картографии при Совете Министров СССР).

В состав современной К. включают: 1) Теоретические основы науки, в том числе учение о предмете и методе К. и учение о карте (или, полнее, о картографическом отображении действительности); последнему принадлежат теория картографических проекций, теории генерализации и способов изображения (знаковой системы); в нём рассматриваются виды, типы и классификация карт, а также их анализ. 2) Историю картографической науки и производства. 3) Картографическое источниковедение (систематический обзор и анализ картографических источников и относящиеся сюда вопросы теории научной информации). 4) Теорию и технологию проектирования и изготовления карт. 5) Теорию и методы использования карт.
