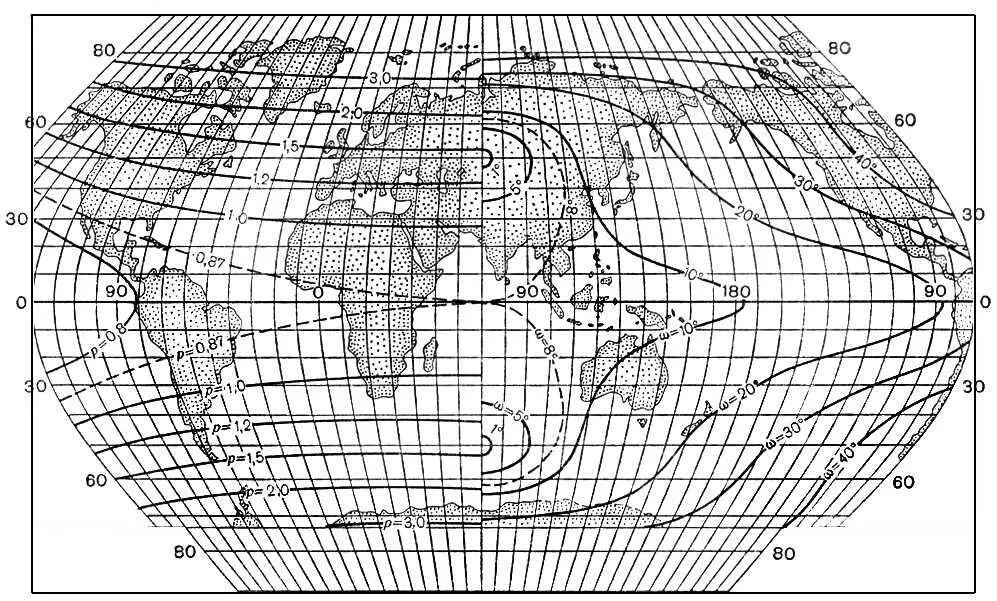

Рис. 8в. Псевдоцилиндрические проекции. Произвольная проекция ЦНИИГАиК.

Картографи'ческие спо'собы изображе'ния,графические методы, используемые на картах для показа пространственного размещения явлений, их сочетаний, связей и развития. С этой целью в картографии применяют особую знаковую систему — картографические символы (знаки), многообразие которых обобщено и систематизировано в относительно небольшом числе К. с. и. К основным способам относятся: значки, линейные знаки, изолинии, качественный фон, локализованные диаграммы, точечный способ, ареалы, знаки движения, картодиаграммы и картограммы.

Способ значков (внемасштабных знаков) используют для объектов, не выражающихся в масштабе карты, и вообще для передачи явлений, локализованных в пунктах. Значки указывают местоположение и вид объектов, а также могут характеризовать их величину, значение, изменение во времени и т.д. (например, значки населённых пунктов, обозначающие тип поселений, численность населения и административное значение). Для передачи характеристик картографируемых объектов используются форма, величина и цвет значков. По форме значки могут быть геометрическими, буквенными и наглядными, напоминающими по рисунку изображаемый объект

(см. Казахская ССР , экономическая карта; карты к ст. Каменный век ).

Часто употребляют значки геометрической формы, площадь которых пропорциональна количественному показателю объектов, например числу рабочих при картографировании промышленных предприятий или промышленных пунктов.

Линейные значки применяют для передачи, во-первых, геометрических линий — политико-административных границ, линий электропередачи и т.д., во-вторых, для объектов линейного протяжения, не выражающихся по ширине в масштабе карты, например для дорог, рек и т.п. Качественные и количественные характеристики линейных объектов передают рисунком (например, различным пунктиром), цветом и шириной значков

(см. схему к ст. Казахская железная дорога и ст. Кавказ , орографическую схему).

Способ изолиний применяется для передачи количественных характеристик непрерывных и постепенно изменяющихся в пространстве явлений (например, рельефа, климатических явлений и др.). См. рис. 1 , а также ст. Изолинии .

Способ качественного фона показывает разделение территории (её районирование) по тем или иным природным, экономическим или политико-административным признакам. Используется для качественной характеристики явлений, сплошных на земной поверхности (например, для почвенного покрова) или имеющих массовое рассредоточенное распространение (например, для населения). Первоначально разрабатывают классификацию картографируемого явления: далее в соответствии с принятой классификацией делят территорию на однородные в качественном отношении участки (районы, области и т.п.), после чего однотипные участки окрашивают в присвоенный для данного типа цвет или покрывают штриховкой (см. карты обзорную и экономическую к ст. Канада ).

Локализованные диаграммы (т. е. диаграммы, отнесённые к определённым пунктам, точкам) употребляют для характеристик сезонных и других периодических явлений (годового хода температур, осадков, динамики снегового покрова и т.д.), повторяемости и скорости ветров разного направления (в виде роз ветров), повторяемости и скорости морских течений и т.п. ( рис. 2 ).

Точечный способ используют для картографирования массовых рассредоточенных явлений (сельское население, посевные площади, животноводство и т.п.). Для этого обозначают определённое количество объектов (единиц) посредством точки (вернее, небольшого кружка), располагаемой на карте, где эти объекты фактически размещены. В результате на карту наносят некоторое количество точек равной величины и одинакового значения, группировка (густота) которых даёт наглядную картину размещения явления, а число позволяет определить его размеры (количество объектов) ( рис. 3 ).

Ареалы, т. е. области распространения тех или иных явлений (различных видов растений и животных, пахотных земель и т.п.), обозначаются на картах оконтуриванием участка сплошной или пунктирной линией определённого рисунка; окрашиванием или штриховкой ареала и т.д.; многообразие приёмов оформления ареалов позволяет сочетать на одной и той же карте ряд ареалов, даже если они перекрывают друг друга ( рис. 4 ).

Знаки движения применимы к природным и социальным явлениям (морские течения, перелёты птиц, миграции населения, перевозка грузов, направления ударов войск и т.п.). Распространённые графического приёмы, во-первых, векторы (стрелки), различия которых по форме, величине и цвету могут характеризовать скорость, устойчивость, мощность и другие особенности явлений, во-вторых, ленты (полосы) для потоков пассажиров, грузов и т.п., располагаемые вдоль трасс движения; ширина лент обычно выражает мощность потока (см. карту к ст. Индийский океан ).

Картодиаграммы и картограммы служат для перевода в наглядный пространственный образ статистических данных (например, по населению), обрабатываемых или публикуемых не по отдельным пунктам или объектам, а суммарно — применительно к административному (или другому территориальному) делению. Первые показывают распределение явления посредством диаграмм, размещаемых внутри единиц территориальной сетки и выражающих суммарную величину явления (например, количество пашни) в пределах каждой территориальной единицы (см. рис. 5 ). Картограммой называют способ изображения средней интенсивности какого-либо явления (средней плотности населения, процента распаханности территории и т.п.) в пределах определённых территориальных единиц, чаще всего административных. При этом каждую территориальную единицу раскрашивают пли штрихуют так, чтобы по насыщенности цвета или силе штриховки можно было судить об интенсивности явления (см. рис. 6 ).

К. А. Салищев.

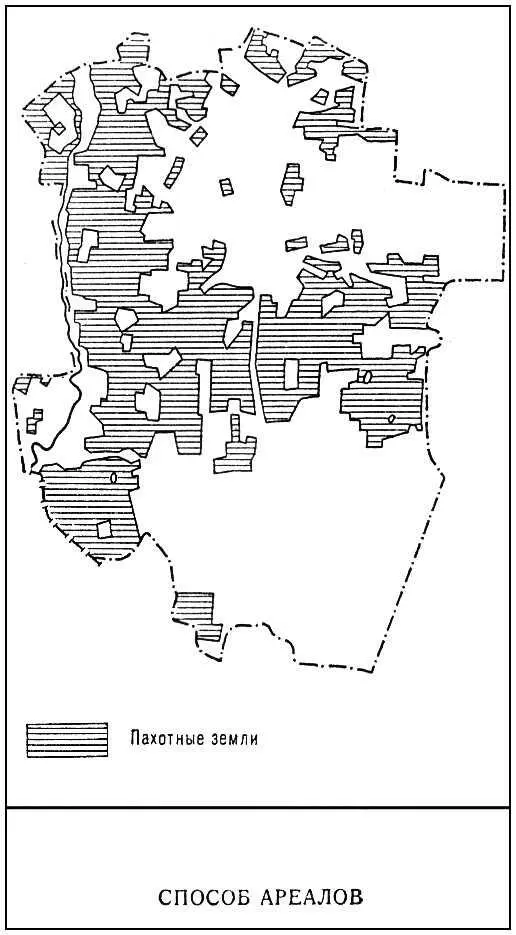

Рис. 4. Картографирование пахотных земель. Способ ареалов.

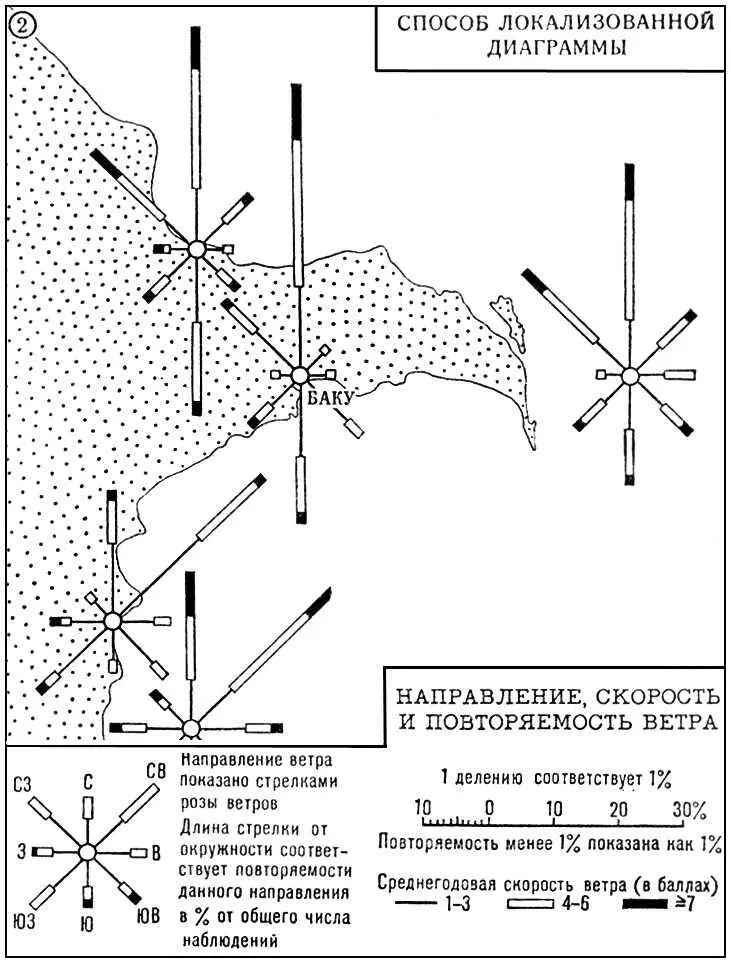

Рис. 2. Способ локализованной диаграммы.

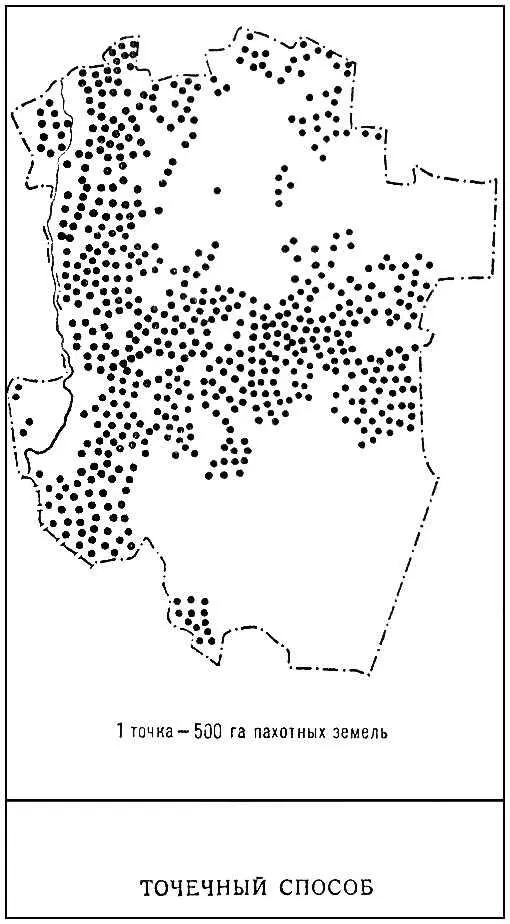

Рис. 3. Картографирование пахотных земель. Точечный способ.
