( z — направление оси М. а.). Значения констант а и b того же порядка, что и у ферромагнетиков. У антиферромагнетиков наблюдается большая анизотропия магнитной восприимчивости c; вдоль оси лёгкого намагничивания c стремится с понижением температуры к нулю, а в перпендикулярном к оси направлении (ниже Нееля точки ) c не зависит от температуры.

Экспериментально константы М. а. могут быть определены из сопоставления значений энергии М. а. для различных кристаллографических направлений. Другой метод определения констант М. а. сводится к измерению моментов вращения, действующих на диски из ферромагнитных монокристаллов во внешнем поле (см. Анизометр магнитный ) , так как эти моменты пропорциональны константам М. а. Наконец, эти константы можно определить графически по площади, ограниченной кривыми намагничивания ферромагнитных кристаллов и осью намагниченности, ибо эта площадь также пропорциональна константам М. а. Значения констант М. а. могут быть определены также из данных по электронному парамагнитному резонансу (для парамагнетиков), по ферромагнитному резонансу (для ферромагнетиков) и по антиферромагнитному резонансу (для антиферромагнетиков). Вследствие магнитострикции в магнетиках наряду с естественной кристаллографической М. а. наблюдается также магнитоупругая анизотропия, которая возникает при наложении на образец внешних односторонних напряжений. В поликристаллах, при наличии в них текстуры магнитной или текстуры кристаллографической, также проявляется М. а.

Лит.: Акулов Н. С., Ферромагнетизм, М. — Л., 1939; Бозорт Р, Ферромагнетизм, перевод с английского, М., 1956; Вонсовский С. В. и Шур Я. С., Ферромагнетизм, М. — Л., 1948; Вонсовский С. В., Магнетизм, М, 1971.

С. В. Вонсовский.

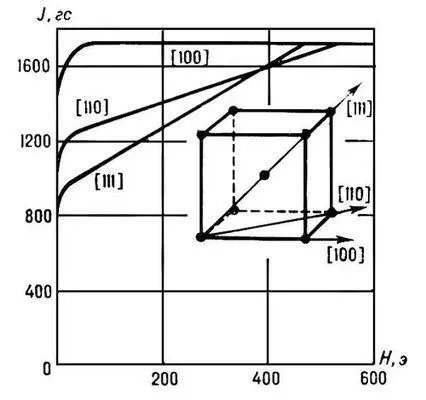

Магнитная анизотропия кубических монокристаллов железа. Приведены кривые намагничивания для трёх главных кристаллографических осей [100], [110] и [111] ячейки кристалла железа; J — намагниченность, Н — напряжённость намагничивающего поля.

Магни'тная анте'нна, рамочная антенна (обычно многовитковая) с сердечником из магнитного материала. В качестве магнитных материалов чаще всего используют магнитодиэлектрики или ферриты (ферритовая антенна), М. а. применяются преимущественно для приёма радиоволн в радиопеленгации, радионавигации и особенно широко в малогабаритных радиовещательных приёмниках. Диаграмма направленности их такая же, как у обычной рамочной антенны. Рамка М. а. обычно подключается к конденсатору переменной ёмкости, образуя на входе приёмника настраиваемый на рабочую длину волны параллельный резонансный контур. При больших мощностях электрических колебаний (например, в режиме передачи) в сердечнике М. а. возбуждается сильное электромагнитное поле, что приводит к нежелательному изменению её характеристик. Сердечник М. а. выполняется в виде сплошного стержня либо, при больших её размерах, набирается из отдельных секций. Внесение сердечника внутрь рамки (обмотки из проводника тока) увеличивает индуктируемую в рамке эдс в N раз, сопротивление излучения М. а. в N 2 раз, индуктивность рамки примерно в N раз. Значение N определяется по формуле: N = m эф× b 2 / r 2, где m эф— эффективное значение магнитной проницаемости сердечника, зависящее от начальной магнитной проницаемости материала сердечника m 0и отношения его длины к радиусу, b — радиус сердечника, r — радиус рамки.

Наряду с положительным эффектом увеличения эдс введение сердечника в рамку сопровождается увеличением тепловых потерь в ней, вызванных наведёнными в сердечнике токами проводимости и потерями на гистерезис . Потери, как правило, больше при использовании материалов с высокими значениями магнитной проницаемости и растут с укорочением длины принимаемой волны. Это ограничивает диапазон использования М. а. гектометровыми и километровыми волнами и целесообразные значения N , которые для декаметровых волн, например, не превышают нескольких десятков.

Лит.: Хомич В. И., Ферритовые антенны, 3 изд., М.. 1969; Вершков М. В., Судовые антенны, Л., 1972.

Г. А. Лавров.

Магни'тная восприи'мчивость,физическая величина, характеризующая связь между магнитным моментом (намагниченностью) вещества и магнитным полем в этом веществе.

Объёмная М. в. равна отношению намагниченности единицы объёма вещества J к напряжённости Н намагничивающего магнитного поля: = J / H . М. в. — величина безразмерная и измеряется в безразмерных единицах М. в., рассчитанная на 1 кг (или 1 г ) вещества, называется удельной ( уд= /r, где r — плотность вещества), а М. в. одного моля — молярной: c = уд× М , где М — молекулярная масса вещества.

М. в., может быть как положительной, так и отрицательной. Отрицательной М. в. обладают диамагнетики, они намагничиваются не по полю, а против поля. У парамагнетиков и ферромагнетиков М. в. положительна (они намагничиваются по полю). М. в. диамагнетиков и парамагнетиков мала (~10 -4—10 -6), она слабо зависит от Н и то лишь в области очень сильных полей (и низких температур). Значения М. в. приведены в таблице.

Магнитная восприимчивость некоторых диамагнетиков и парамагнетиков (при нормальных условиях) *

*Данные приведены для СГС системы единиц
