Основные физические свойства М. п. определяются характером размагничивающей ветви петли магнитного гистерезиса материала, из которого М. п. изготовлен. Чем больше коэрцитивная силаH c и остаточная магнитная индукция B r материала ( рис. ), то есть чем более магнитно-твёрдым является материал, тем лучше он подходит для М. п. Индукция в М. п. может равняться наибольшей остаточной индукции B r лишь в том случае, если он представляет собой замкнутый магнитопровод. Обычно же М. п. служит для создания магнитного потока в воздушном зазоре, например между полюсами подковообразного магнита. Воздушный зазор уменьшает индукцию (и намагниченность) М. п.; влияние зазора подобно действию некоторого внешнего размагничивающего поля H d. Значение поля H d, уменьшающего остаточную индукцию B r до значения B d (см. рис. ), определяется конфигурацией М. п. (см. Размагничивающий фактор ) . Таким образом, при помощи М. п. могут быть созданы магнитные поля, индукция которых В £ В r. Действие М. п. наиболее эффективно в том случае, если состояние магнита соответствует точке кривой размагничивания, где максимально значение ( BH ) max , то есть максимальна магнитная энергия единицы объёма материала. К числу материалов, из которых изготовляют М. п., относятся сплавы на основе Fe, Со, Ni, Al (см. Ални сплавы ) , гексагональные ферриты и др. К новейшим, наиболее эффективным материалам для М. п. относятся ферримагнитные интерметаллические соединения редкоземельных металлов Sm и Nd с Co (типа SmCo 5). Эти соединения обладают рекордно высокой величиной ( BH ) max (см. таблицу).

Основные характеристики материалов для постоянных магнитов (данные усреднены)

Важным условием для достижения наивысших магнитных характеристик М. п. является его предварительное намагничивание до состояния магнитного насыщения. Другое важное требование — неизменность магнитных свойств со временем, отсутствие магнитного старения. М. п. изготовленные из материалов, склонных к магнитному старению, подвергают специальным обработкам (термической, переменным магнитным полем и другим), стабилизирующим состояние магнитов (см. Старение магнитное ).

Лит.: Займовский А. С., Чудновская Л. А., Магнитные материалы, [3 изд.]. М.—Л., 1957; Бозорт Р., Ферромагнетизм, перевод с английского, М., 1956; Смит Я., Вейн Х., Ферриты, перевод с английского, М., 1962: Постоянные магниты. Справочник, перевод с английского, М. — Л., 1963; Рабкин Л. И., Соскин С. А., Эпштейн Б. Ш., Ферриты, Л., 1968; Белов К. П., Редкоземельные магнитные материалы, «Успехи физических наук», 1972, т. 106, в. 2.

К. П. Белов.

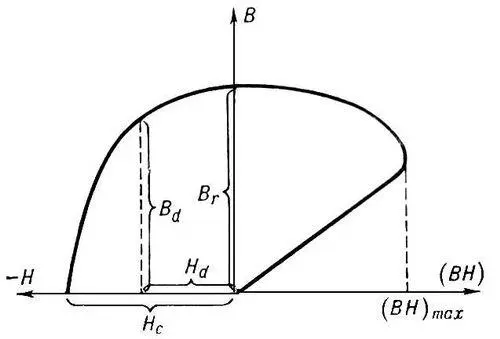

Кривые размагничивания (а) и магнитной энергии (б) ферромагнетика. B r— остаточная магнитная индукция; H c— коэрцитивная сила; H d— размагничивающее поле; B d— индукция в поле H d.

Магни'т сверхпроводя'щий, соленоид или электромагнит с обмоткой из сверхпроводящего материала. Обмотка в состоянии сверхпроводимости обладает нулевым омическим сопротивлением. Если такая обмотка замкнута накоротко, то наведённый в ней электрический ток сохраняется практически сколь угодно долго. Магнитное поле незатухающего тока, циркулирующего по обмотке М. с., исключительно стабильно и лишено пульсаций, что важно для ряда приложений в научных исследованиях и технике.

Обмотка М. с. теряет свойство сверхпроводимости при повышении температуры выше критической температурыТ к сверхпроводника, при достижении в обмотке критического тока I k или критического магнитного поля Н к. Учитывая это, для обмоток М. с. применяют материалы с высокими значениями Т к, I kи Н к (см. таблицу).

Свойства сверхпроводящих материалов, применяемых для обмоток сверхпроводящих магнитов

Для стабилизации тока в обмотке М. с. (предотвращения потери сверхпроводимости отдельными её участками) сверхпроводящие обмоточные материалы выпускаются в виде проводов и шин, состоящих из тонких жил сверхпроводника в матрице нормального металла с высокой электро- и теплопроводностью (медь или алюминий). Жилы делают не толще нескольких десятков мкм, что снижает тепловыделение в обмотке при проникновении в неё растущего с током магнитного поля. Кроме того, весь проводник при изготовлении скручивают вдоль оси ( рис. 1а, 1б ), что способствует уменьшению токов, наводящихся в сверхпроводящих жилах и замыкающихся через металл матрицы. Обмоточные материалы из хрупких интерметаллических соединений Nb 3Sn и V 3Ga выпускают в виде лент из Nb или V толщиной 10—20 мкм со слоями интерметаллида (2—3 мкм ) на обеих поверхностях. Такая лента для стабилизации сверхпроводящего тока и упрочнения покрывается тонким слоем меди или нержавеющей стали.

Сравнительно небольшие М. с. (с энергией магнитного поля до нескольких сотен кдж ) изготавливают с плотно намотанной обмоткой, содержащей 30—50% сверхпроводника в сечении провода. У крупных М. с., с энергией поля в десятки и сотни Мдж, проводники (шины) в своём сечении содержат 5—10% сверхпроводника, а в обмотке предусматриваются каналы, обеспечивающие надёжное охлаждение витков жидким гелием.

Электромагнитное взаимодействие витков соленоида создаёт механические напряжения в обмотке, которые в случае длинного соленоида с полем ~100 кгс эквивалентны внутреннему давлению ~ 400 am (3,9×10 7 н/м 2 ) . Обычно для придания М. с. необходимой механической прочности применяют специальные бандажи ( рис. 2 ). В принципе, механические напряжения могут быть значительно снижены такой укладкой витков обмотки, при которой линии тока совпадают с силовыми линиями магнитного поля всей системы в целом (так называемая «бессиловая» конфигурация обмотки).
