Модульон
Модульо'н,модильон (франц. modillon, от итал. modiglione), архитектурная деталь типа кронштейна, которая поддерживает выносную плиту венчающего карниза, преимущественно в ордерной архитектуре (см. Ордер архитектурный). Иногда М. играет лишь декоративную роль.

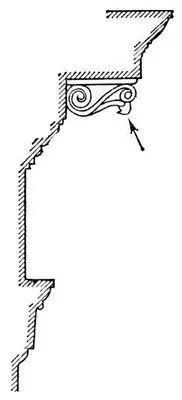

Модульон.
Модулятор
Модуля'торв радиотехнике и дальней связи, устройство, осуществляющее модуляцию — управление параметрами высокочастотного электромагнитного переносчика информации в соответствии с электрическими сигналами передаваемого сообщения. М. является составной частью главным образом передающих устройств электросвязи и радиовещания. Переносчиком информации обычно служат гармонические колебания или волны с частотой (называемой несущей или поднесущей) ~ 10 4—10 15 гц. В зависимости от того, какой параметр гармонических колебаний или волн изменяется, различают амплитудную, частотную, фазовую или смешанную (например, при однополосной передаче) модуляцию колебаний. Соответственно различны и виды М. При импульсно-кодовой модуляции переносчиком информации служит регулярная последовательность импульсов электрических, параметрами которых (амплитуда, ширина, частота или фаза повторений) управляют с помощью соответствующих типов импульсных М. Модулирующие электрические сигналы передаваемого сообщения могут иметь самую разнообразную форму: от простых и медленных телеграфных посылок в виде точек и тире или колебаний звукового диапазона частот при передаче речи и музыки до сложных, быстро изменяющихся сигналов, применяемых в телевидении или в многоканальной проводной и радиорелейной связи. Часто в функцию М. входит также усиление модулирующих колебаний.
Непременное требование к модуляции состоит в том, что модулирующее колебание должно изменяться во времени значительно медленнее модулируемого. Поэтому в любом М. сочетаются взаимодействующие цепи модулируемых колебаний или волн с цепями модулирующего сигнала более низкой частоты. Определяющим в М. является управляющий элемент, посредством которого сигнал воздействует на параметры модулируемых колебаний или волн. Электронная лампа как универсальный управляющий элемент сохранилась к 1974 главным образом в М. мощных радиопередающих устройств (для них специально разработаны т. н. модуляторные лампы). При мощностях передатчиков £ 0,5 квт лампы успешно вытесняются транзисторами и другими полупроводниковыми приборами. В устройствах, работающих на СВЧ, наряду с полупроводниковыми приборами используются клистроны, лампы бегущей волны и др. О М. в оптическом диапазоне волн см. в ст. Модуляция света.
При амплитудной модуляции М. изменяет амплитуду генерируемых (или усиливаемых) колебаний с несущей частотой. В сеточном М. лампового радиопередатчика модулирующее напряжение воздействует на входную (сеточную) цепь генератора или усилителя высокочастотных колебаний, в анодном М. — на выходную (анодную) цепь генераторной лампы. Сеточный М. более экономичен, анодный же может обеспечить большую глубину модуляции при малых искажениях. В транзисторных радиопередатчиках базовый и коллекторный М. ( рис. 1 , а, б) являются транзисторными аналогами соответственно сеточного и анодного ламповых М. Для получения амплитудно-модулированных колебаний с подавленными колебаниями несущей частоты применяют т. н. балансный М. (см. Однополосная модуляция ).
При частотной модуляции и фазовой модуляции в качестве управляющего элемента в М. используются т. н. реактивные устройства, у которых эффективная ёмкость или индуктивность (или то и другое) изменяется под действием модулирующего сигнала. Реактивное устройство включается или непосредственно в резонансный контур задающего генератора, или в последующие фазовращающие цепи радиопередатчика. В ламповых М. такое устройство получило название реактивной лампы, в транзисторных — реактивного транзистора. Кроме того, в некоторых транзисторных фазовых и частотных М. используют явление сдвига фазы генерируемых колебаний, зависящего при определённых режимах работы от значения постоянной составляющей коллекторного тока. Широкое применение в качестве реактивного управляющего элемента в М. находят варикапы ( рис. 2 ).
При импульсной модуляции в М. управляющими элементами также служат электронная лампа или полупроводниковый прибор, например варикап ( рис. 3 ), который запирает или отпирает волноводный тракт при посылках импульсного модулирующего напряжения различного знака.
Иногда М. входит в состав усилительных устройств, работающих в различных диапазонах частот — от звуковых до СВЧ. Магнитный усилитель имеет М. в виде насыщающегося дросселя электрического, индуктивностью которого управляет ток усиливаемого сигнала. В этом случае обычно модулируется переменный ток промышленной частоты, более высокой по сравнению с частотами спектра сигналов — обычно команд в системах автоматики. В диэлектрическом усилителе М. представляет собой нелинейный конденсатор, ёмкостью которого управляет напряжение сигнала. М. является составной частью некоторых параметрических усилителей.
Лит.: Кукк К. И., Соколинский В. Г., Передающие устройства многоканальных радиорелейных систем связи, М., 1968; Модель З. И., Радиопередающие устройства, М., 1971; Радиопередающие устройства, под ред. Б. П. Терентьева, М., 1972; Радиопередающие устройства на полупроводниковых приборах, под ред. Р. А. Валитова и И. А. Попова, М., 1973.
М. Д. Карасёв.

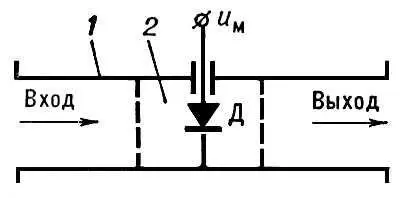

Рис. 3. Волноводный импульсный модулятор сверхвысоких частот: 1 — радиоволновод; 2 — диодная камера; Д — переключательный диод или парикап, открывающий радиоволновод (импульс электромагнитной волны на выходе) при положительном u Mи запирающий его (пауза на выходе) при отрицательном модулирующем напряжении u M.

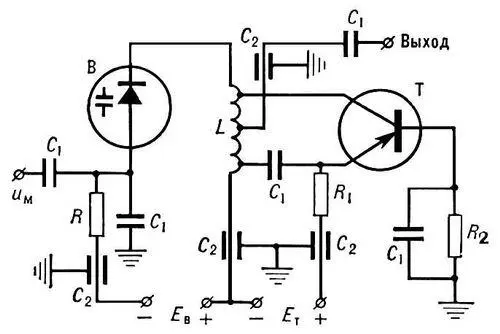

Рис. 2. Варикапный частотный модулятор: В — варикап, ёмкость которого с индуктивностью катушки L образуют резонансный контур генератора на транзисторе Т; Е B, E T— напряжения, подаваемые соответственно на варикап и транзистор; C 1, С 2— конденсаторы развязывающих цепей; R, R 1, R 2— резисторы в развязывающих цепях. Эффективной ёмкостью варикапа управляет модулирующее напряжение u M.
