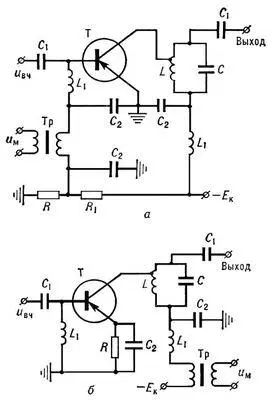

Рис. 1. Транзисторные амплитудные модуляторы: а — базовый; б — коллекторный; u ВЧ— напряжение модулируемых колебаний: Tp — низкочастотный трансформатор; C 1, С 2, L 1— конденсаторы и катушка индуктивности развязывающих цепей по высоким и низким частотам; R и R 1— резисторы делителя постоянного напряжения в цепи питания транзистора; Е К— напряжение, подаваемое на коллектор транзистора. Транзистор Т с резонансным контуром из катушки индуктивности L и конденсатора С образуют управляемый усилитель колебаний с несущей частотой, коэффициент усиления которого изменяется при изменении u M.

Модуля'цияв музыке, смена тональности со смещением тоники (тональная М.). В обычной функциональной М. связь тональностей устанавливает общий для них посредствующий аккорд, меняющий свою функцию при появлении гармонического оборота, характерного для новой тональности. Решающее значение приобретает модулирующий аккорд с соответствующей альтерацией.

Особый вид функциональной М. — энгармоническая М. (см. Энгармонизм ) , в которой посредствующий аккорд оказывается общим для обеих тональностей благодаря энгармоническому переосмыслению его структуры. Такая М. легко связывает отдалённые тональности и часто производит впечатление неожиданного крутого модуляционного поворота.

Большое значение в М. имеют мелодические связи аккордов, естественное голосоведение. Они могут играть ведущую роль в М., отстраняя на задний план функциональные связи аккордов и даже совсем их заменяя. Такая мелодико-гармоническая М. без общего аккорда наиболее характерна при непосредственном переходе в отдалённую тональность, в котором связующим звеном служит только модулирующий мелодически-подводящий аккорд. В одноголосном (или октавном) движении встречается мелодическая М. (как таковая, без гармонии), которая может идти и в далёкую тональность.

М. без всякой подготовки, с непосредственным утверждением новой тоники, называется сопоставлением тональностей. Она обычно применяется при переходе к новому разделу формы, однако изредка встречается и внутри построения.

От тональной М. отличается ладовая М., в которой без смещения тоники происходит только перемена наклонения лада в одноимённой тональности (см. Наклонение в музыке).

Лит.: Риман Г., Систематическое учение о модуляции..., пер. с нем., М., 1929; Римский-Корсаков Н. А., Учебник гармонии, Полн. собр. соч., т. 4, М., 1960; Тюлин Ю., Учебник гармонии, ч. 2, М., 1959.

Ю. Н. Тюлин.

Модуля'ция(от лат. modulatio — мерность, размеренность) в физике и технике, изменение по заданному закону во времени величин, характеризующих какой-либо регулярный процесс. М. вызывают внешним воздействием. Наибольшее практическое значение имеет М. электромагнитных колебаний радио- и оптических диапазонов (см. Модуляция колебаний, Модуляция света ) . Работа всех электронных приборов основана на М. электронного потока. Так, в электронных лампах применяется М. плотности электронного потока, в кинескопах— М. интенсивности электронного пучка, бомбардирующего экран. В клистронах и др. электронных приборах СВЧ используют М. скорости электронов. М. широко применяется в измерительной технике; предварительная М. измеряемой величины позволяет повысить чувствительность аппаратуры и точность измерений.

Модуля'ция колеба'ний,медленное по сравнению с периодом колебаний изменение амплитуды, частоты или фазы колебаний по определённому закону. Соответственно различаются амплитудная модуляция, частотная модуляция и фазовая модуляция ( рис. 1 ). При любом способе М. к. скорость изменения амплитуды, частоты или фазы должна быть достаточно малой, чтобы за период колебания модулируемый параметр почти не изменился.

М. к. применяется для передачи информации с помощью электромагнитных волн радио- или оптических диапазонов. Переносчиком сигнала в этом случае являются синусоидальные электрические колебания высокой частоты w (несущая частота). Амплитуда, частота, или фаза этих колебаний, а в случае света и поляризация, модулируются передаваемым сигналом (см. Модуляция света ) .

В простейшем случае модуляции амплитуды А синусоидальным сигналом модулированное колебание, изображенное на рис. 2 , может быть записано в виде:

х = А 0(1 + m sin W t ) sin (w t + j). (1)

Здесь A 0и w — амплитуда и частота исходного колебания, W — частота модуляции, а величина m , называется глубиной модуляции, характеризует степень изменения амплитуды:

Частота модуляции W характеризует скорость изменения амплитуды колебаний. Эта частота должна быть во много раз меньше, чем несущая частота w. Модулированное колебание уже не является синусоидальным. Амплитудно-модулированное колебание представляет собой сумму трёх синусоидальных колебаний с частотами w, w + W и w — W. Колебание частоты w называется (в радиотехнике) несущим. Его амплитуда равна амплитуде исходного колебания А 0. Две остальные частоты называются боковыми частотами, или спутниками. Амплитуда каждого спутника равна mА 0/2.

Т. о., любая передающая радиостанция, работающая в режиме амплитудной модуляции, излучает не одну частоту, а целый набор (спектр) частот. В простейшем случае М. к. синусоидальным сигналом этот спектр содержит лишь три составляющие — несущую и две боковые. Если же модулирующий сигнал не синусоидальный, а более сложный, то вместо двух боковых частот в модулированном колебании будут две боковые полосы, частотный состав которых определяется частотным составом модулирующего сигнала. Поэтому каждая передающая станция занимает в эфире определённый частотный интервал. Во избежание помех несущие частоты различных станций должны отстоять друг от друга на расстоянии, большем, чем сумма боковых полос. Ширина боковой полосы зависит от характера передаваемого сигнала: для радиовещания— 10 кгц, для телевидения— 6 Мгц. Исходя из этих величин, выбирают интервал между несущими частотами различных станций. Для получения амплитудно-модулированного колебания колебание несущей частоты w и модулирующий сигнал частоты W подают на специальное устройство — модулятор.

В случае частотной модуляции синусоидальным сигналом частота колебаний меняется по закону:
